Отстойник

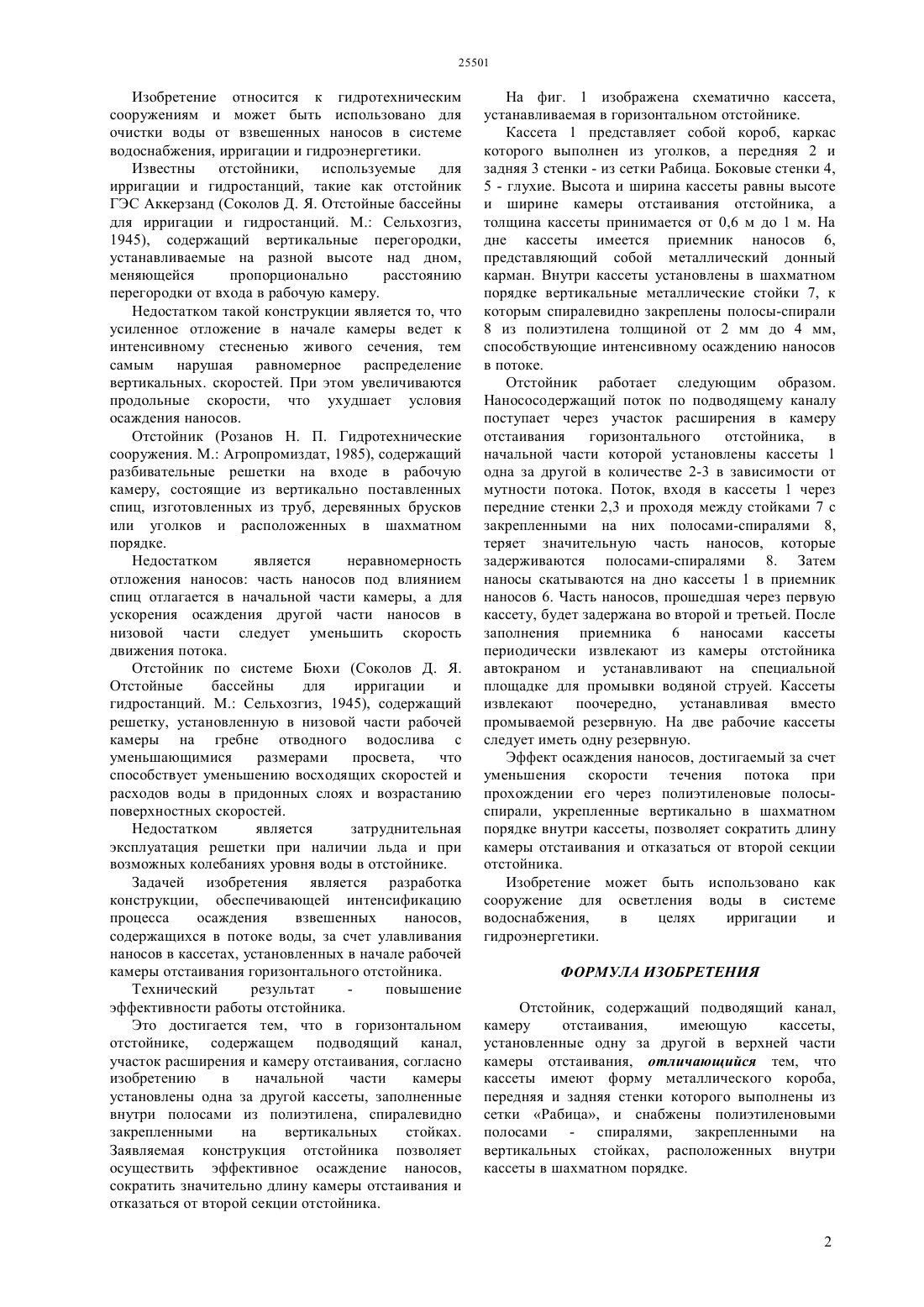

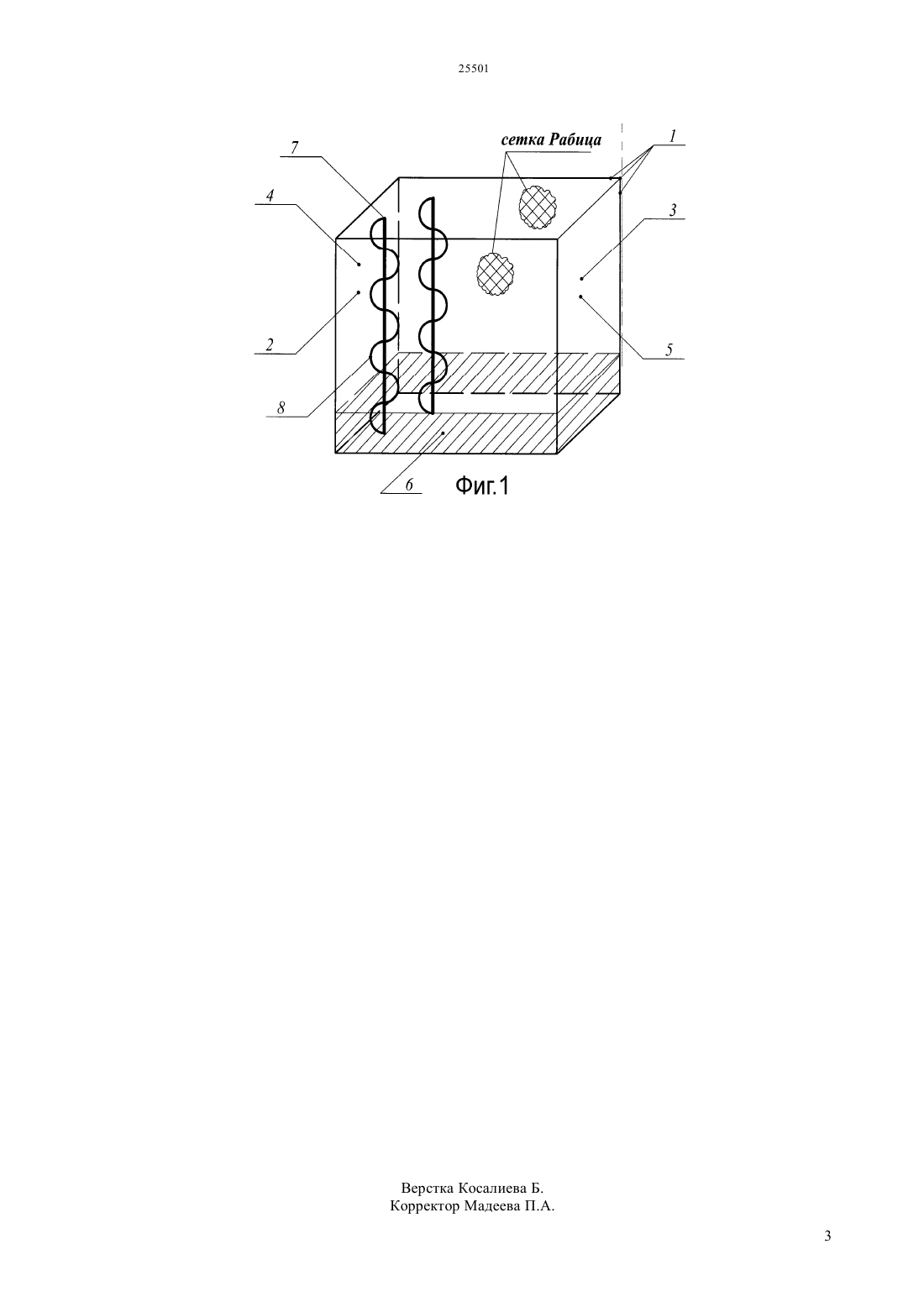

(51) 01 21/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к гидротехническим сооружениям и может быть использовано для очистки воды от взвешенных наносов. Технический результат повышение эффективности работы отстойника. Отстойник содержит подводящий канал, участок расширения и камеру отстаивания, в верхней части которой установлены одна за другой кассеты. Каждая кассета внутри заполнена полиэтиленовыми полосами-спиралями,закрепленными на вертикальных стойках,расположенных в шахматном порядке.(76) Джартаева Диляра Карсыбаевна Бурумбаев Александр Михайлович Изобретение относится к гидротехническим сооружениям и может быть использовано для очистки воды от взвешенных наносов в системе водоснабжения, ирригации и гидроэнергетики. Известны отстойники, используемые для ирригации и гидростанций, такие как отстойник ГЭС Аккерзанд (Соколов Д. Я. Отстойные бассейны для ирригации и гидростанций. М. Сельхозгиз,1945), содержащий вертикальные перегородки,устанавливаемые на разной высоте над дном,меняющейся пропорционально расстоянию перегородки от входа в рабочую камеру. Недостатком такой конструкции является то, что усиленное отложение в начале камеры ведет к интенсивному стесненью живого сечения, тем самым нарушая равномерное распределение вертикальных. скоростей. При этом увеличиваются продольные скорости, что ухудшает условия осаждения наносов. Отстойник (Розанов Н. П. Гидротехнические сооружения. М. Агропромиздат, 1985), содержащий разбивательные решетки на входе в рабочую камеру, состоящие из вертикально поставленных спиц, изготовленных из труб, деревянных брусков или уголков и расположенных в шахматном порядке. Недостатком является неравномерность отложения наносов часть наносов под влиянием спиц отлагается в начальной части камеры, а для ускорения осаждения другой части наносов в низовой части следует уменьшить скорость движения потока. Отстойник по системе Бюхи (Соколов Д. Я. Отстойные бассейны для ирригации и гидростанций. М. Сельхозгиз, 1945), содержащий решетку, установленную в низовой части рабочей камеры на гребне отводного водослива с уменьшающимися размерами просвета,что способствует уменьшению восходящих скоростей и расходов воды в придонных слоях и возрастанию поверхностных скоростей. Недостатком является затруднительная эксплуатация решетки при наличии льда и при возможных колебаниях уровня воды в отстойнике. Задачей изобретения является разработка конструкции, обеспечивающей интенсификацию процесса осаждения взвешенных наносов,содержащихся в потоке воды, за счет улавливания наносов в кассетах, установленных в начале рабочей камеры отстаивания горизонтального отстойника. Технический результат повышение эффективности работы отстойника. Это достигается тем, что в горизонтальном отстойнике, содержащем подводящий канал,участок расширения и камеру отстаивания, согласно изобретению в начальной части камеры установлены одна за другой кассеты, заполненные внутри полосами из полиэтилена, спиралевидно закрепленными на вертикальных стойках. Заявляемая конструкция отстойника позволяет осуществить эффективное осаждение наносов,сократить значительно длину камеры отстаивания и отказаться от второй секции отстойника. На фиг. 1 изображена схематично кассета,устанавливаемая в горизонтальном отстойнике. Кассета 1 представляет собой короб, каркас которого выполнен из уголков, а передняя 2 и задняя 3 стенки - из сетки Рабица. Боковые стенки 4,5 - глухие. Высота и ширина кассеты равны высоте и ширине камеры отстаивания отстойника, а толщина кассеты принимается от 0,6 м до 1 м. На дне кассеты имеется приемник наносов 6,представляющий собой металлический донный карман. Внутри кассеты установлены в шахматном порядке вертикальные металлические стойки 7, к которым спиралевидно закреплены полосы-спирали 8 из полиэтилена толщиной от 2 мм до 4 мм,способствующие интенсивному осаждению наносов в потоке. Отстойник работает следующим образом. Нанососодержащий поток по подводящему каналу поступает через участок расширения в камеру отстаивания горизонтального отстойника,в начальной части которой установлены кассеты 1 одна за другой в количестве 2-3 в зависимости от мутности потока. Поток, входя в кассеты 1 через передние стенки 2,3 и проходя между стойками 7 с закрепленными на них полосами-спиралями 8,теряет значительную часть наносов, которые задерживаются полосами-спиралями 8. Затем наносы скатываются на дно кассеты 1 в приемник наносов 6. Часть наносов, прошедшая через первую кассету, будет задержана во второй и третьей. После заполнения приемника 6 наносами кассеты периодически извлекают из камеры отстойника автокраном и устанавливают на специальной площадке для промывки водяной струей. Кассеты извлекают поочередно, устанавливая вместо промываемой резервную. На две рабочие кассеты следует иметь одну резервную. Эффект осаждения наносов, достигаемый за счет уменьшения скорости течения потока при прохождении его через полиэтиленовые полосыспирали, укрепленные вертикально в шахматном порядке внутри кассеты, позволяет сократить длину камеры отстаивания и отказаться от второй секции отстойника. Изобретение может быть использовано как сооружение для осветления воды в системе водоснабжения,в целях ирригации и гидроэнергетики. ФОРМУЛА ИЗОБРЕТЕНИЯ Отстойник, содержащий подводящий канал,камеру отстаивания,имеющую кассеты,установленные одну за другой в верхней части камеры отстаивания, отличающийся тем, что кассеты имеют форму металлического короба,передняя и задняя стенки которого выполнены из сетки Рабица, и снабжены полиэтиленовыми полосами - спиралями, закрепленными на вертикальных стойках, расположенных внутри кассеты в шахматном порядке.
