Шлем водолазный

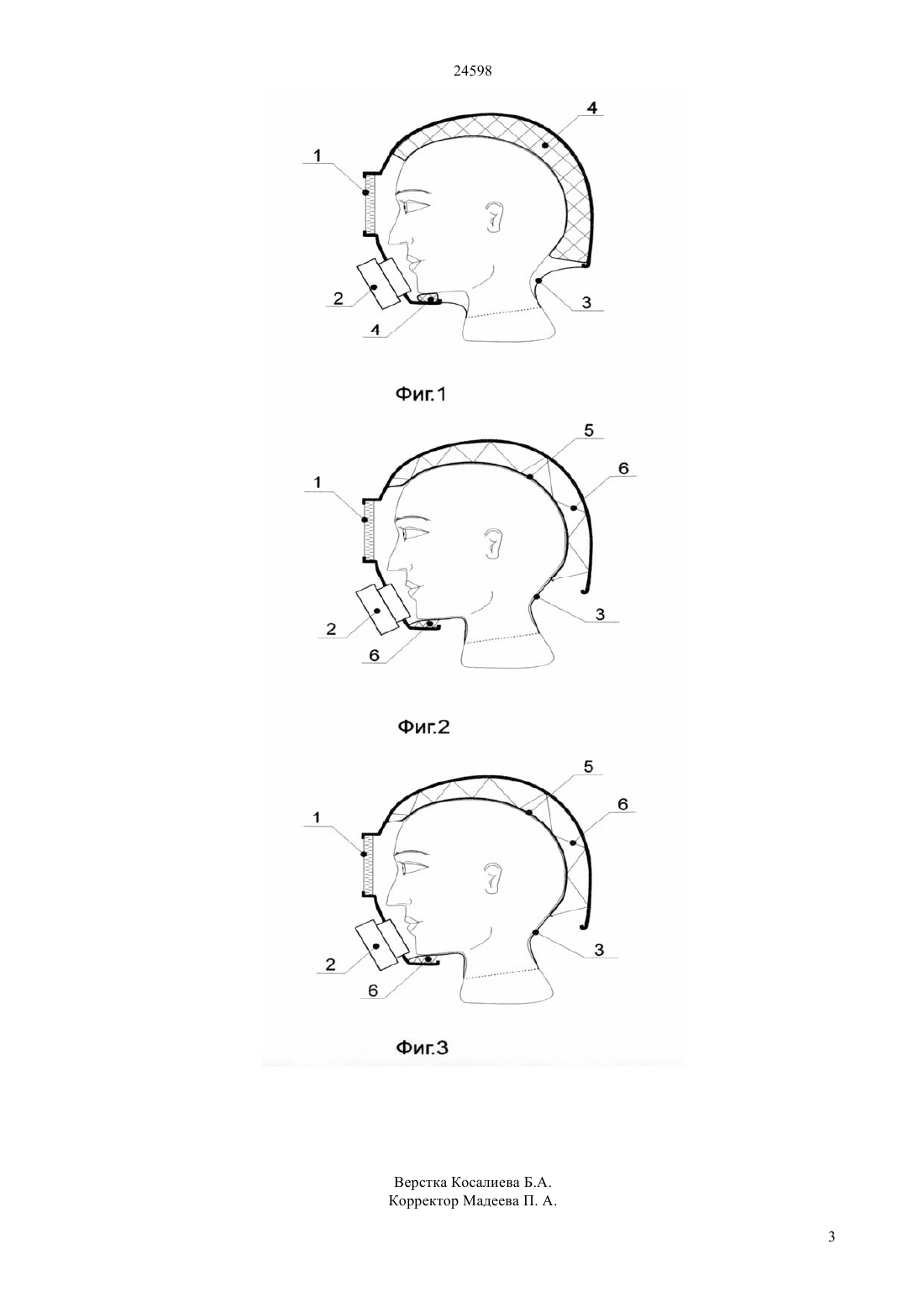

(51) 63 33/00 (2010.01) 63 11/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ в затылочной части шлема заполнено веществом окружающей среды. Причм вещество окружающей среды отделяется от головы мембраной (5),охватывающей голову. Мембрана соединена с лицевой частью шлема и шейной манжетой, образуя замкнутую сухую полость, в которой находится голова водолаза. Фиксация шлема на голове обеспечивается подвеской (6), расположенной под корпусом шлема в затылочной части. Она может быть выполнена,например, в виде закреплнных к корпусу ремней или пористого вкладыша с открытыми ячейками. Подвеска прижимает мембрану к голове,обеспечивая необходимый зазор между головой и внутренней поверхностью шлема. Снижение массы предлагаемого шлема, по сравнению с существующими шлемами, достигается уменьшением объма вытесняемой жидкости во время погружений при неизменных габаритных размерах и плавучести.(76) Родионов Юрий Алексеевич Родионов Владимир Юрьевич(57) Шлем водолазный относится к водолазному снаряжению (фиг. 3) и включает в себя корпус,состоящий из лицевой части, где расположены иллюминатор (1) узел обеспечения дыхания (2) затылочной части, обеспечивающей защиту головы шейной манжеты(3) в виде рукава,обеспечивающей герметичность внутреннего пространства шлема. С целью уменьшения массы шлема, по сравнению с существующими образцами,он выполнен таким образом, что пространство между внутренней поверхностью шлема и головой, 24598 Шлем водолазный относится к водолазному снаряжению. В водолазной практике используются водолазные шлемы, позволяющие водолазу дышать через рот и нос, при этом голова водолаза находится в замкнутой сухой камере. Существующие шлемы такие, как -17 фирмы(США), - фирмы(Франция) (фиг. 1), состоят из корпуса,включающего в себя лицевую часть, в которой имеется иллюминатор (1) и узел обеспечения дыхания (2) затылочной части, предназначенной для защиты головы шейной манжеты(3),выполненной в виде рукава из эластичного материала, например, из резины. Манжета герметично закреплена одной стороной на шлеме, а другой стороной плотно облегает шею водолаза,обеспечивая герметичность внутреннего пространства шлема. Шлем крепится на голове с помощью вкладыша(4), одеваемого на голову. Вкладыш выполнен из пористого материала(например, поролона) и охватывает всю голову,оставляя свободной лицевую часть головы. Вкладыш обеспечивает необходимое расстояние между поверхностью головы и внутренней поверхностью шлема. Это расстояние необходимо для погашения энергии при ударах, для обеспечения возможности одевания и снятия шлема. Газовая прослойка между головой и внутренней поверхностью шлема, заполненная вкладышем,достигает толщины до нескольких сантиметров и имеет объм до нескольких литров. Водолазные шлемы предназначены для работы в жидкостях, таких, как вода, и должны иметь плавучесть, близкую к нулевой, для снижения физической нагрузки на водолаза. На шлем, погруженный в жидкость, действует выталкивающая сила в соответствии с законом Архимеда. Поэтому, чем больше размеры шлема,тем больше должна быть масса шлема, имеющего нулевую плавучесть. Чем больше масса шлема, тем больше физической нагрузки испытывает водолаз. Например, масса шлема 17 составляет около 11 кг, объм газовой прослойки в затылочной части составляет 2,5 - 3,5 литра. Сущность данного изобретения заключается в том, чтобы уменьшить массу шлема, не уменьшая габаритов шлема и сохраняя плавучесть, близкую к нулевой. С целью уменьшения массы шлема, предлагается шлем (фиг. 2), состоящий из тех же элементов, что и существующие аналоги, выполнить таким образом,что внутреннее пространство шлема в затылочной части заполняется веществом внешней среды(например, при погружении в воду - водой, при выходе из воды - воздухом). Вещество внешней среды находится под корпусом шлема и отделяется от головы мембраной(5),охватывающей затылочную часть головы. Мембрана герметично соединена с лицевой частью шлема и шейной манжетой, образуя замкнутую сухую полость, в которой находится голова. Фиксация шлема на голове может обеспечиваться подвеской (6), расположенной в затылочной части шлема. Она может быть выполнена в виде ремней, закреплнных к корпусу,либо в виде вкладыша из пористого материала с открытыми порами (поры должны быть открыты для свободного входа и выхода вещества окружающей среды), либо каким-то другим способом. Подвеска прижимает мембрану к голове. Полость, в которой расположена подвеска, не является герметичной и свободно сообщается с внешней средой, например, через отверстия в затылочной части корпуса. Таким образом, объм полости в шлеме,заполненный газом, стал меньше, поэтому массу шлема можно уменьшить на величину массы жидкости, заполнившей эту полость, сохранив при этом габариты шлема и плавучесть, близкую к нулевой. Например, массу шлема, такого как 17, можно снизить с 11 кг. до 7.5 - 8.5 кг, при условии, что шлем будет эксплуатироваться в воде,а плотность воды примерно равна 1 кглитр. ФОРМУЛА ИЗОБРЕТЕНИЯ Водолазный шлем, состоящий из корпуса,включающего в себя лицевую часть и затылочную часть,герметизирующей шейной манжетой,отличающийся тем, что внутренние пространства между головой и корпусом в затылочной части сообщены с внешней средой, причем вещество внешней среды отделено от головы мембраной,которая соединена с лицевой частью шлема и шейной манжетой, образуя замкнутую сухую полость, в которой находится голова.
