Способ сепарации нефти и устройство для его осуществления

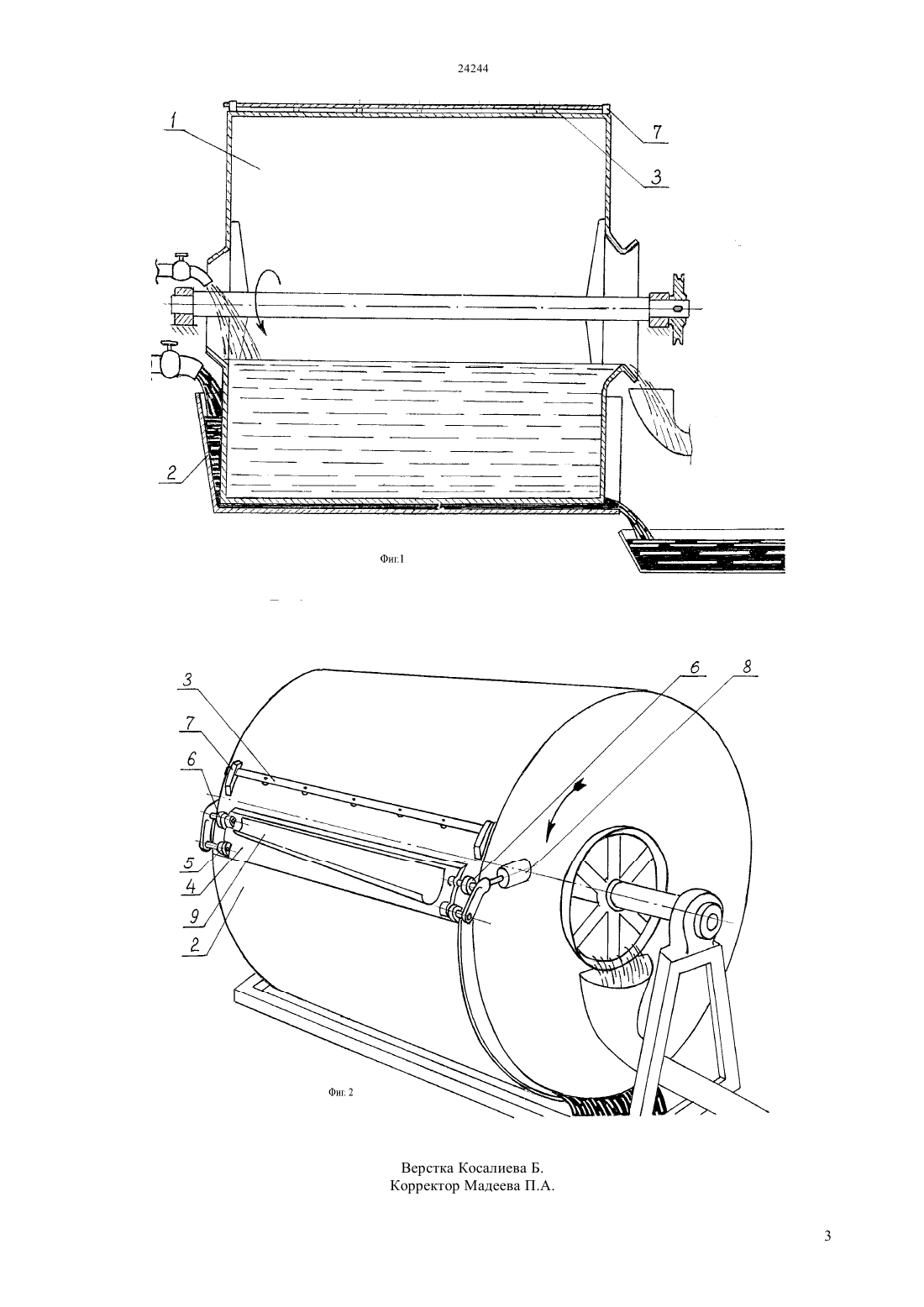

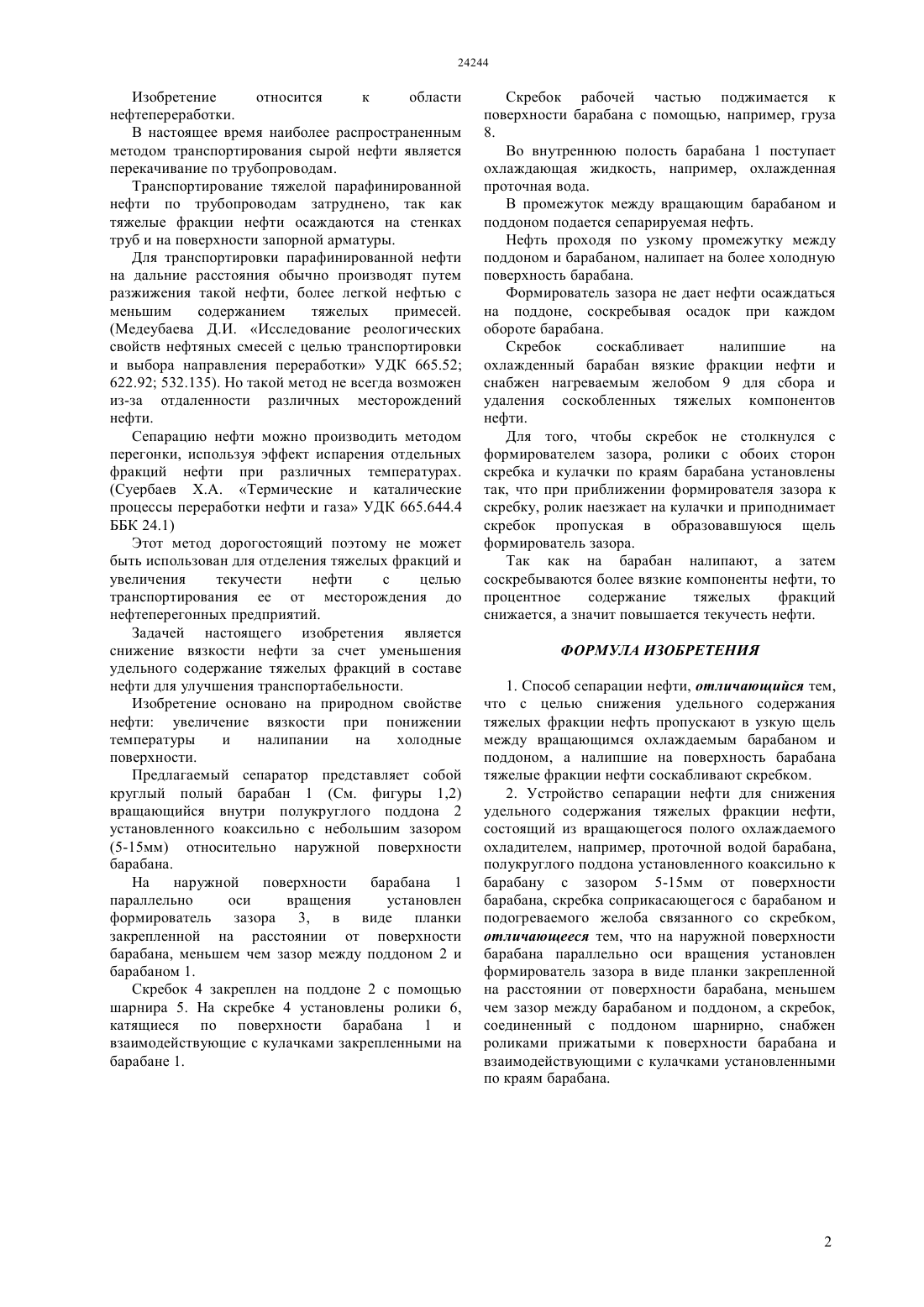

(51) 02 1/40 (2010.01) 04 1/00 (2010.01) 04 1/06 (2010.01) 04 7/08 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ охлаждаемым вращающимся барабаном и полукруглым поддоном, а налипшую на барабан тяжелые компоненты нефти соскабливают скребком и удаляют с помощью подогреваемого желоба. Для того, чтобы сохранить постоянный зазор между барабаном и поддоном на барабане установлен формирователь зазора в виде планки соскабливающий при каждом обороте компоненты нефти осаждающиеся на поддоне. Чтобы формирователь зазора не столкнулся со скребком, последний закреплен шарнирно и с помощью роликов и кулачков отжимается от барабана при приближении формирователя зазора. Патентуется способ снижения доли тяжелых фракций нефти, а также устройство для сепарации нефти.(56) Суербаев Х.А. Термические и каталические процессы переработки нефти и газа УДК 665.644 ББК 24.1(54) СПОСОБ СЕПАРАЦИИ НЕФТИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Предлагаемое изобретение относится к области нефтепереработки и имеет целью улучшения транспортабельности парафинированной(нафтеновой) нефти по трубопроводам за счет снижения вязкости из-за уменьшения удельного содержание тяжелых фракций. Это достигается путем пропуска нефти в узкую щель между полым Изобретение относится к области нефтепереработки. В настоящее время наиболее распространенным методом транспортирования сырой нефти является перекачивание по трубопроводам. Транспортирование тяжелой парафинированной нефти по трубопроводам затруднено, так как тяжелые фракции нефти осаждаются на стенках труб и на поверхности запорной арматуры. Для транспортировки парафинированной нефти на дальние расстояния обычно производят путем разжижения такой нефти, более легкой нефтью с меньшим содержанием тяжелых примесей.(Медеубаева Д.И. Исследование реологических свойств нефтяных смесей с целью транспортировки и выбора направления переработки УДК 665.52 622.92 532.135). Но такой метод не всегда возможен из-за отдаленности различных месторождений нефти. Сепарацию нефти можно производить методом перегонки, используя эффект испарения отдельных фракций нефти при различных температурах.(Суербаев Х.А. Термические и каталические процессы переработки нефти и газа УДК 665.644.4 ББК 24.1) Этот метод дорогостоящий поэтому не может быть использован для отделения тяжелых фракций и увеличения текучести нефти с целью транспортирования ее от месторождения до нефтеперегонных предприятий. Задачей настоящего изобретения является снижение вязкости нефти за счет уменьшения удельного содержание тяжелых фракций в составе нефти для улучшения транспортабельности. Изобретение основано на природном свойстве нефти увеличение вязкости при понижении температуры и налипании на холодные поверхности. Предлагаемый сепаратор представляет собой круглый полый барабан 1 (См. фигуры 1,2) вращающийся внутри полукруглого поддона 2 установленного коаксильно с небольшим зазором(5-15 мм) относительно наружной поверхности барабана. На наружной поверхности барабана 1 параллельно оси вращения установлен формирователь зазора 3, в виде планки закрепленной на расстоянии от поверхности барабана, меньшем чем зазор между поддоном 2 и барабаном 1. Скребок 4 закреплен на поддоне 2 с помощью шарнира 5. На скребке 4 установлены ролики 6,катящиеся по поверхности барабана 1 и взаимодействующие с кулачками закрепленными на барабане 1. Скребок рабочей частью поджимается к поверхности барабана с помощью, например, груза 8. Во внутреннюю полость барабана 1 поступает охлаждающая жидкость, например, охлажденная проточная вода. В промежуток между вращающим барабаном и поддоном подается сепарируемая нефть. Нефть проходя по узкому промежутку между поддоном и барабаном, налипает на более холодную поверхность барабана. Формирователь зазора не дает нефти осаждаться на поддоне, соскребывая осадок при каждом обороте барабана. Скребок соскабливает налипшие на охлажденный барабан вязкие фракции нефти и снабжен нагреваемым желобом 9 для сбора и удаления соскобленных тяжелых компонентов нефти. Для того, чтобы скребок не столкнулся с формирователем зазора, ролики с обоих сторон скребка и кулачки по краям барабана установлены так, что при приближении формирователя зазора к скребку, ролик наезжает на кулачки и приподнимает скребок пропуская в образовавшуюся щель формирователь зазора. Так как на барабан налипают, а затем соскребываются более вязкие компоненты нефти, то процентное содержание тяжелых фракций снижается, а значит повышается текучесть нефти. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ сепарации нефти, отличающийся тем,что с целью снижения удельного содержания тяжелых фракции нефть пропускают в узкую щель между вращающимся охлаждаемым барабаном и поддоном, а налипшие на поверхность барабана тяжелые фракции нефти соскабливают скребком. 2. Устройство сепарации нефти для снижения удельного содержания тяжелых фракции нефти,состоящий из вращающегося полого охлаждаемого охладителем, например, проточной водой барабана,полукруглого поддона установленного коаксильно к барабану с зазором 5-15 мм от поверхности барабана, скребка соприкасающегося с барабаном и подогреваемого желоба связанного со скребком,отличающееся тем, что на наружной поверхности барабана параллельно оси вращения установлен формирователь зазора в виде планки закрепленной на расстоянии от поверхности барабана, меньшем чем зазор между барабаном и поддоном, а скребок,соединенный с поддоном шарнирно, снабжен роликами прижатыми к поверхности барабана и взаимодействующими с кулачками установленными по краям барабана.
