Устройство для цементирования геотехнологических скважин подземного выщелачивания

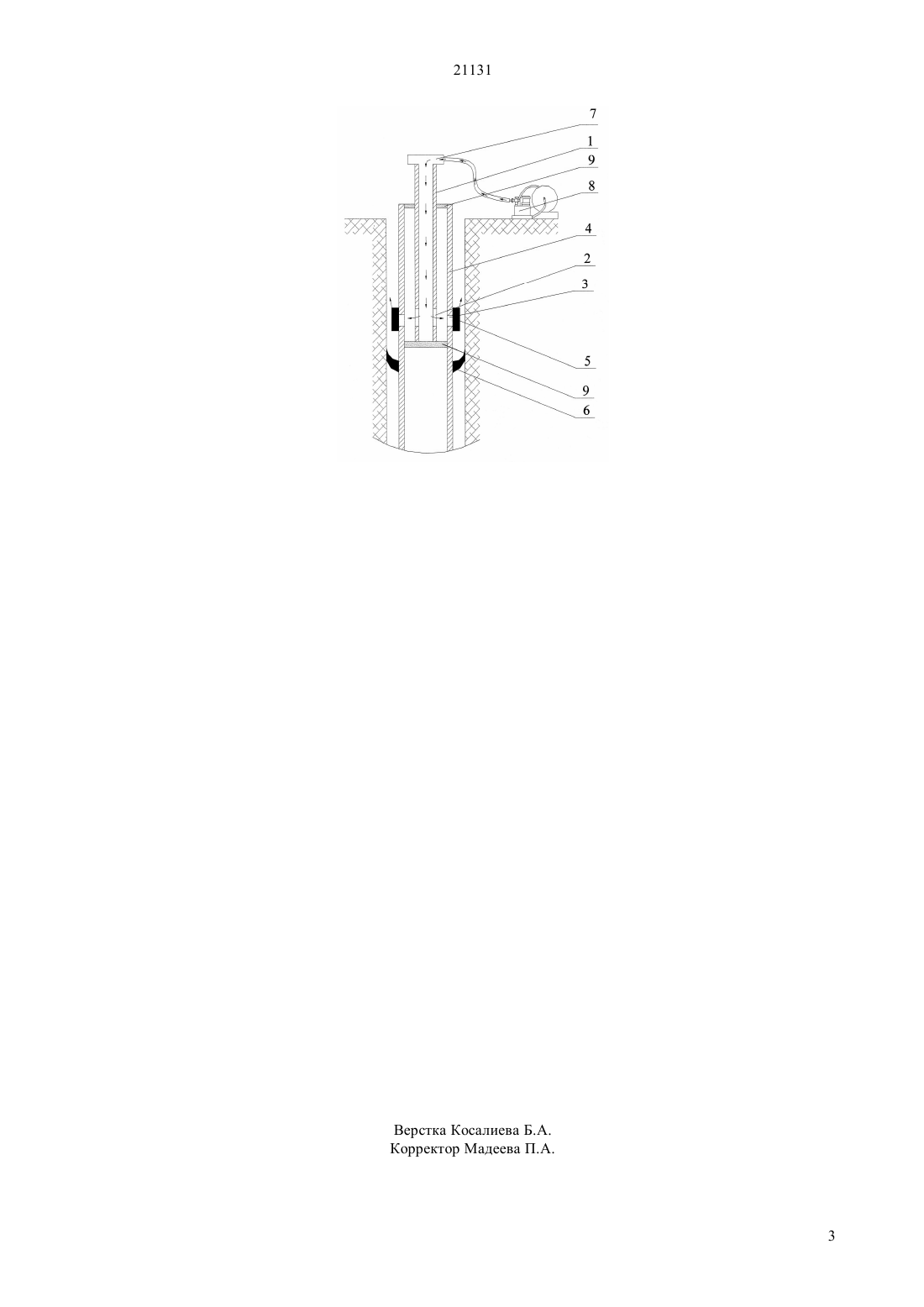

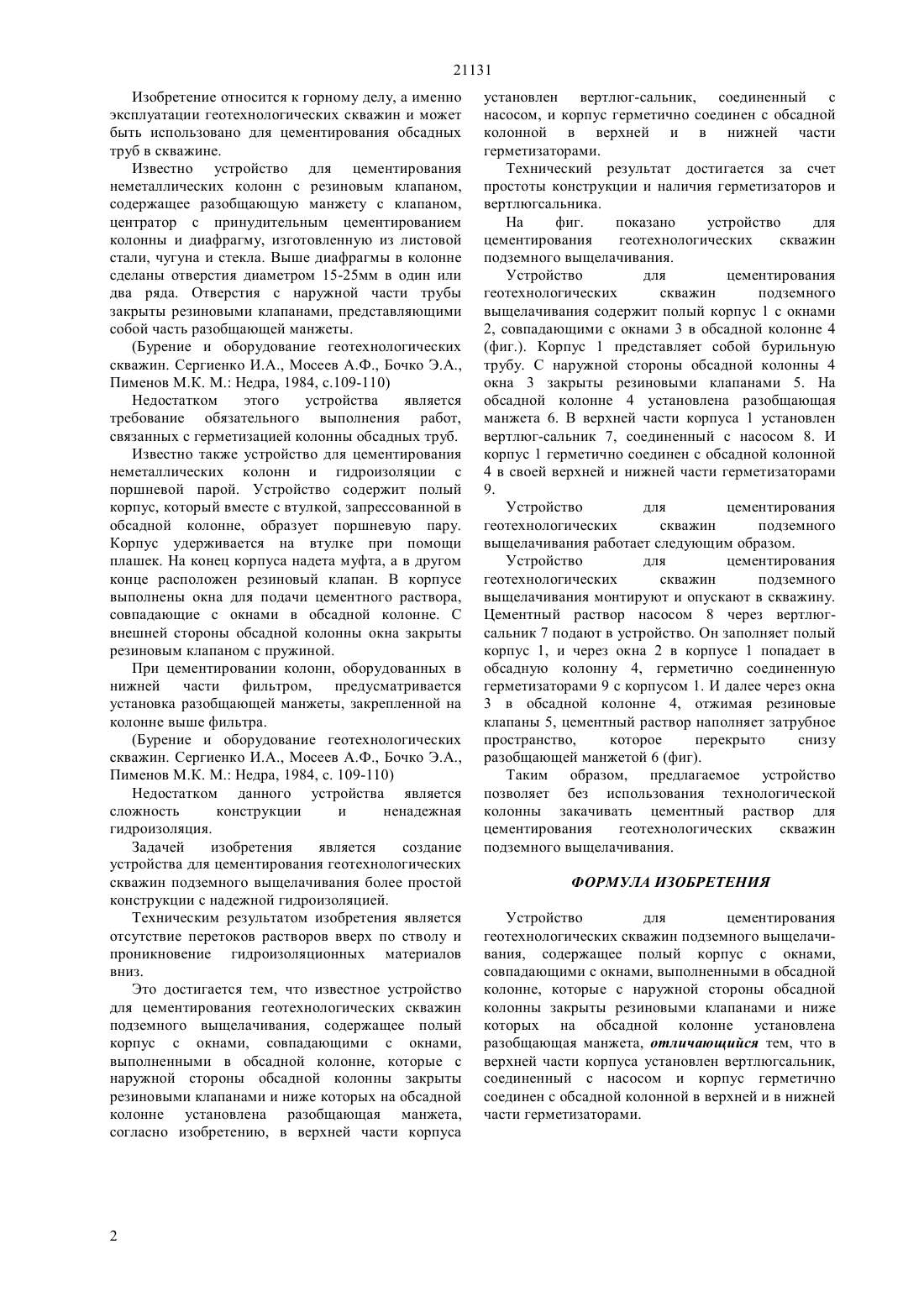

(51) 21 33/14 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к горному делу, а именно эксплуатации геотехнологических скважин и может быть использовано для цементирования обсадных труб в скважине. Техническим результатом изобретения является отсутствие перетоков растворов вверх по стволу и проникновение гидроизоляционных материалов вниз. Это достигается тем, что известное устройство для цементирования геотехнологических скважин подземного выщелачивания, содержащее полый корпус с окнами, совпадающими с окнами,выполненными в обсадной колонне, которые с наружной стороны обсадной колонны закрыты резиновыми клапанами и ниже которых на обсадной колонне установлена разобщающая манжета,согласно изобретению, в верхней части корпуса установлен вертлюг-сальник, соединенный с насосом, и корпус герметично соединен с обсадной колонной в верхней и в нижней части герметизаторами.(72) Сушко Сергей Михайлович Бегун Анатолий Данилович Абдильдин Гарыш Надирулы Оралбеков Марат Тилекович(73) Товарищество с ограниченной ответственностью Институт высоких технологий Акционерное общество Волковгеология(54) УСТРОЙСТВО ДЛЯ ЦЕМЕНТИРОВАНИЯ ГЕОТЕХНОЛОГИЧЕСКИХ СКВАЖИН ПОДЗЕМНОГО ВЫЩЕЛАЧИВАНИЯ 21131 Изобретение относится к горному делу, а именно эксплуатации геотехнологических скважин и может быть использовано для цементирования обсадных труб в скважине. Известно устройство для цементирования неметаллических колонн с резиновым клапаном,содержащее разобщающую манжету с клапаном,центратор с принудительным цементированием колонны и диафрагму, изготовленную из листовой стали, чугуна и стекла. Выше диафрагмы в колонне сделаны отверстия диаметром 15-25 мм в один или два ряда. Отверстия с наружной части трубы закрыты резиновыми клапанами, представляющими собой часть разобщающей манжеты.(Бурение и оборудование геотехнологических скважин. Сергиенко И.А., Мосеев А.Ф., Бочко Э.А.,Пименов М.К. М. Недра, 1984, с.109-110) Недостатком этого устройства является требование обязательного выполнения работ,связанных с герметизацией колонны обсадных труб. Известно также устройство для цементирования неметаллических колонн и гидроизоляции с поршневой парой. Устройство содержит полый корпус, который вместе с втулкой, запрессованной в обсадной колонне, образует поршневую пару. Корпус удерживается на втулке при помощи плашек. На конец корпуса надета муфта, а в другом конце расположен резиновый клапан. В корпусе выполнены окна для подачи цементного раствора,совпадающие с окнами в обсадной колонне. С внешней стороны обсадной колонны окна закрыты резиновым клапаном с пружиной. При цементировании колонн, оборудованных в нижней части фильтром, предусматривается установка разобщающей манжеты, закрепленной на колонне выше фильтра.(Бурение и оборудование геотехнологических скважин. Сергиенко И.А., Мосеев А.Ф., Бочко Э.А.,Пименов М.К. М. Недра, 1984, с. 109-110) Недостатком данного устройства является сложность конструкции и ненадежная гидроизоляция. Задачей изобретения является создание устройства для цементирования геотехнологических скважин подземного выщелачивания более простой конструкции с надежной гидроизоляцией. Техническим результатом изобретения является отсутствие перетоков растворов вверх по стволу и проникновение гидроизоляционных материалов вниз. Это достигается тем, что известное устройство для цементирования геотехнологических скважин подземного выщелачивания, содержащее полый корпус с окнами, совпадающими с окнами,выполненными в обсадной колонне, которые с наружной стороны обсадной колонны закрыты резиновыми клапанами и ниже которых на обсадной колонне установлена разобщающая манжета,согласно изобретению, в верхней части корпуса установлен вертлюг-сальник, соединенный с насосом, и корпус герметично соединен с обсадной колонной в верхней и в нижней части герметизаторами. Технический результат достигается за счет простоты конструкции и наличия герметизаторов и вертлюгсальника. На фиг. показано устройство для цементирования геотехнологических скважин подземного выщелачивания. Устройство для цементирования геотехнологических скважин подземного выщелачивания содержит полый корпус 1 с окнами 2, совпадающими с окнами 3 в обсадной колонне 4(фиг.). Корпус 1 представляет собой бурильную трубу. С наружной стороны обсадной колонны 4 окна 3 закрыты резиновыми клапанами 5. На обсадной колонне 4 установлена разобщающая манжета 6. В верхней части корпуса 1 установлен вертлюг-сальник 7, соединенный с насосом 8. И корпус 1 герметично соединен с обсадной колонной 4 в своей верхней и нижней части герметизаторами 9. Устройство для цементирования геотехнологических скважин подземного выщелачивания работает следующим образом. Устройство для цементирования геотехнологических скважин подземного выщелачивания монтируют и опускают в скважину. Цементный раствор насосом 8 через вертлюгсальник 7 подают в устройство. Он заполняет полый корпус 1, и через окна 2 в корпусе 1 попадает в обсадную колонну 4, герметично соединенную герметизаторами 9 с корпусом 1. И далее через окна 3 в обсадной колонне 4, отжимая резиновые клапаны 5, цементный раствор наполняет затрубное пространство,которое перекрыто снизу разобщающей манжетой 6 (фиг). Таким образом, предлагаемое устройство позволяет без использования технологической колонны закачивать цементный раствор для цементирования геотехнологических скважин подземного выщелачивания. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для цементирования геотехнологических скважин подземного выщелачивания, содержащее полый корпус с окнами,совпадающими с окнами, выполненными в обсадной колонне, которые с наружной стороны обсадной колонны закрыты резиновыми клапанами и ниже которых на обсадной колонне установлена разобщающая манжета, отличающийся тем, что в верхней части корпуса установлен вертлюгсальник,соединенный с насосом и корпус герметично соединен с обсадной колонной в верхней и в нижней части герметизаторами.
