Способ отсадки

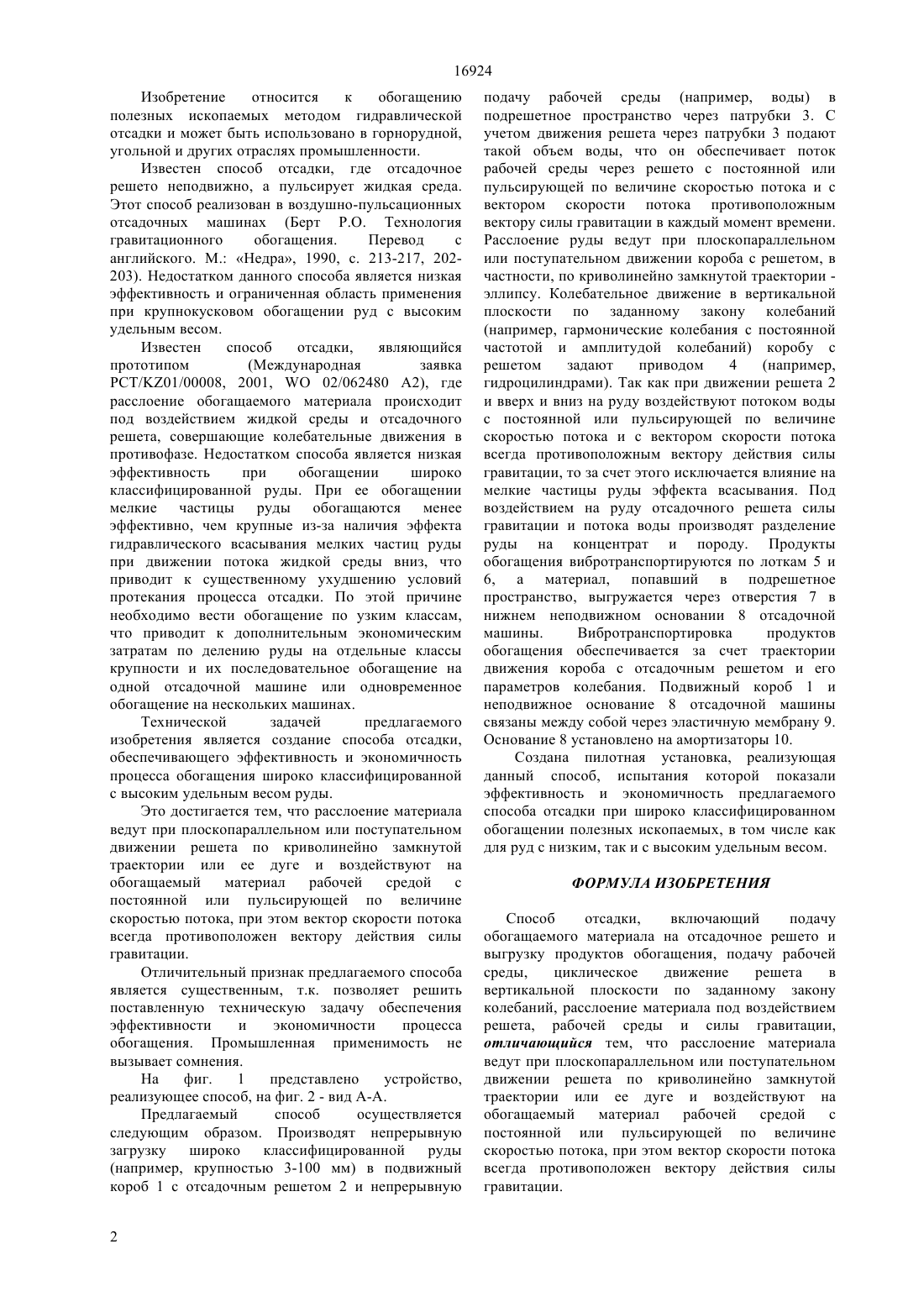

(51) 03 5/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к обогащению полезных ископаемых методом гидравлической отсадки и может быть использовано в горнорудной,угольной и других отраслях промышленности. Предложен способ отсадки, включающий загрузку в отсадочную машину обогащаемого материала и выгрузку продуктов обогащения,обогащение материала под воздействием отсадочного решета, рабочей среды и силы гравитации при оптимальных параметрах обогащения. Изготовлена пилотная установка отсадочной машины, реализующая предлагаемый способ отсадки, испытания которой показали его высокую эффективность и экономичность.(72) Майнин Буркит Салькеевич Ермекова Гульнар Салькеевна Майнина Жибек Салькеевна Майнина Жанат Салькеевна(56)02/062480 3, 15.08.20022047377 С 1, 10.11.19952047375 С 1, 10.11.199511178 А, 15.02.2002 Справочник по обогащению руд. Основные процессы. О.С.Богданова. М. Недра, 1983, с.54-55 Технология гравитационного обогащения. Р.О.Берт. Перевод с англ. М. Недра, 1990, с.202-203,213-217 16924 Изобретение относится к обогащению полезных ископаемых методом гидравлической отсадки и может быть использовано в горнорудной,угольной и других отраслях промышленности. Известен способ отсадки, где отсадочное решето неподвижно, а пульсирует жидкая среда. Этот способ реализован в воздушно-пульсационных отсадочных машинах (Берт Р.О. Технология гравитационного обогащения. Перевод с английского. М. Недра, 1990, с. 213-217, 202203). Недостатком данного способа является низкая эффективность и ограниченная область применения при крупнокусковом обогащении руд с высоким удельным весом. Известен способ отсадки,являющийся прототипом(Международная заявка РСТ/01/00008, 2001,02/062480 2), где расслоение обогащаемого материала происходит под воздействием жидкой среды и отсадочного решета, совершающие колебательные движения в противофазе. Недостатком способа является низкая эффективность при обогащении широко классифицированной руды. При ее обогащении мелкие частицы руды обогащаются менее эффективно, чем крупные из-за наличия эффекта гидравлического всасывания мелких частиц руды при движении потока жидкой среды вниз, что приводит к существенному ухудшению условий протекания процесса отсадки. По этой причине необходимо вести обогащение по узким классам,что приводит к дополнительным экономическим затратам по делению руды на отдельные классы крупности и их последовательное обогащение на одной отсадочной машине или одновременное обогащение на нескольких машинах. Технической задачей предлагаемого изобретения является создание способа отсадки,обеспечивающего эффективность и экономичность процесса обогащения широко классифицированной с высоким удельным весом руды. Эт достигается тем, что расслоение материала ведут при плоскопараллельном или поступательном движении решета по криволинейно замкнутой траектории или ее дуге и воздействуют на обогащаемый материал рабочей средой с постоянной или пульсирующей по величине скоростью потока, при этом вектор скорости потока всегда противоположен вектору действия силы гравитации. Отличительный признак предлагаемого способа является существенным, т.к. позволяет решить поставленную техническую задачу обеспечения эффективности и экономичности процесса обогащения. Промышленная применимость не вызывает сомнения. На фиг. 1 представлено устройство,реализующее способ, на фиг. 2 - вид А-А. Предлагаемый способ осуществляется следующим образом. Производят непрерывную загрузку широко классифицированной руды подачу рабочей среды (например, воды) в подрешетное пространство через патрубки 3. С учетом движения решета через патрубки 3 подают такой объем воды, что он обеспечивает поток рабочей среды через решето с постоянной или пульсирующей по величине скоростью потока и с вектором скорости потока противоположным вектору силы гравитации в каждый момент времени. Расслоение руды ведут при плоскопараллельном или поступательном движении короба с решетом, в частности, по криволинейно замкнутой траектории эллипсу. Колебательное движение в вертикальной плоскости по заданному закону колебаний(например, гармонические колебания с постоянной частотой и амплитудой колебаний) коробу с решетом задают приводом 4(например,гидроцилиндрами). Так как при движении решета 2 и вверх и вниз на руду воздействуют потоком воды с постоянной или пульсирующей по величине скоростью потока и с вектором скорости потока всегда противоположным вектору действия силы гравитации, то за счет этого исключается влияние на мелкие частицы руды эффекта всасывания. Под воздействием на руду отсадочного решета силы гравитации и потока воды производят разделение руды на концентрат и породу. Продукты обогащения вибротранспортируются по лоткам 5 и 6, а материал, попавший в подрешетное пространство, выгружается через отверстия 7 в нижнем неподвижном основании 8 отсадочной машины. Вибротранспортировка продуктов обогащения обеспечивается за счет траектории движения короба с отсадочным решетом и его параметров колебания. Подвижный короб 1 и неподвижное основание 8 отсадочной машины связаны между собой через эластичную мембрану 9. Основание 8 установлено на амортизаторы 10. Создана пилотная установка, реализующая данный способ, испытания которой показали эффективность и экономичность предлагаемого способа отсадки при широко классифицированном обогащении полезных ископаемых, в том числе как для руд с низким, так и с высоким удельным весом. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ отсадки,включающий подачу обогащаемого материала на отсадочное решето и выгрузку продуктов обогащения, подачу рабочей среды,циклическое движение решета в вертикальной плоскости по заданному закону колебаний, расслоение материала под воздействием решета, рабочей среды и силы гравитации,отличающийся тем, что расслоение материала ведут при плоскопараллельном или поступательном движении решета по криволинейно замкнутой траектории или ее дуге и воздействуют на обогащаемый материал рабочей средой с постоянной или пульсирующей по величине скоростью потока, при этом вектор скорости потока всегда противоположен вектору действия силы гравитации.
