Устройство для уничтожения взрывоопасных предметов
Номер патента: 13586
Опубликовано: 16.10.2006
Авторы: Шокаев Ерболат Ибраимович, Бекбаев Жусупбек Асылгазиевич, Кайым Талгат Тотышулы
Формула / Реферат

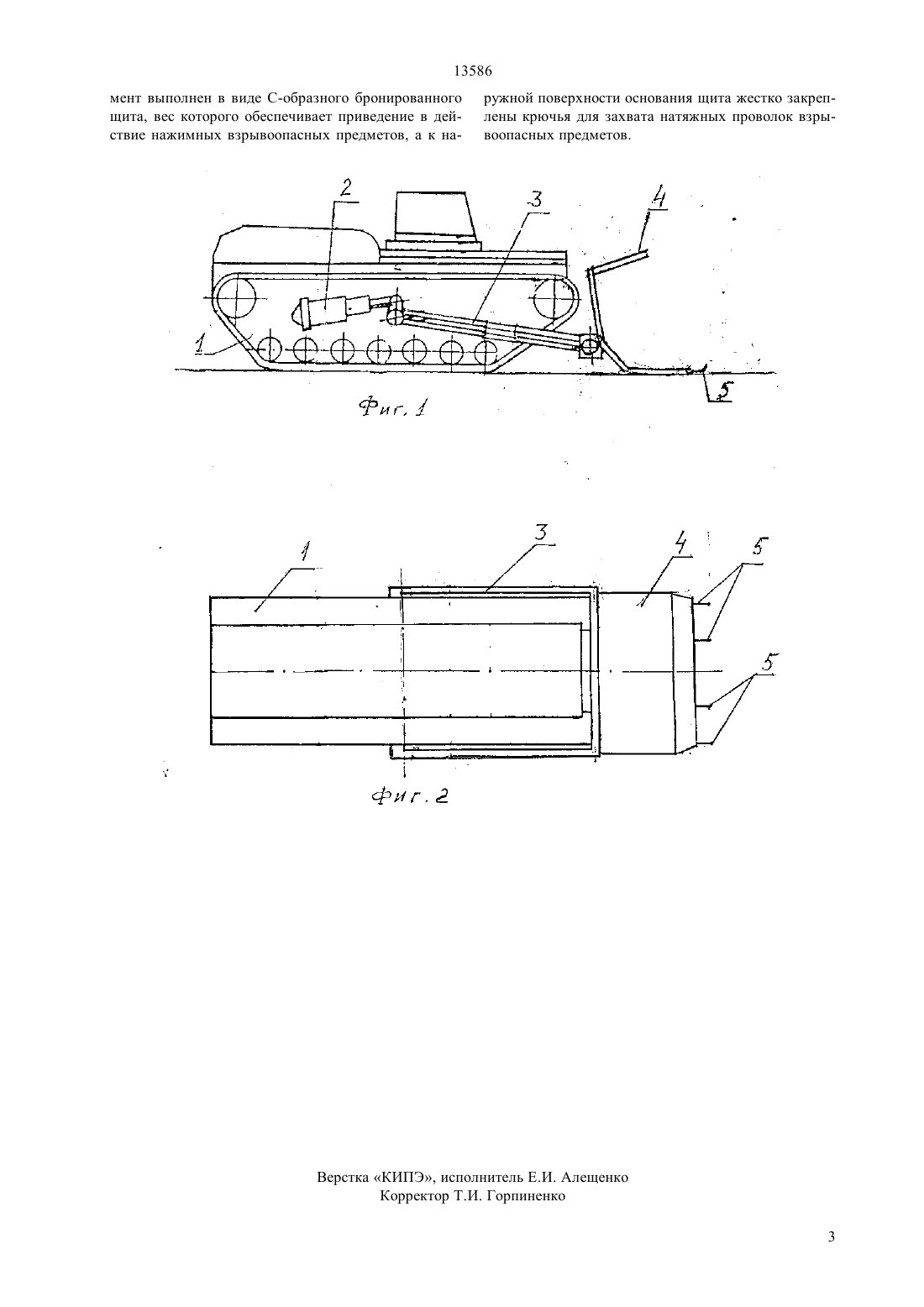

Изобретение относится к области техники для проведения работ по обнаружению и обезвреживанию взрывоопасных предметов. Техническим результатом является повышение производительности работы устройства. Устройство для обнаружения и обезвреживания взрывоопасных предметов содержит средство передвижения, к которому закреплены приводы, а к носовой его части - П-образная рама, с шарнирно установленным на ней с возможностью свободного перемещения относительно исследуемой поверхности чувствительным элементом, согласно изобретению, чувствительный элемент выполнен в виде С-образного бронированного щита, вес которого обеспечивает приведение в действие нажимных взрывоопасных предметов, а к наружной поверхности основания щита жестко закреплены крючья для захвата натяжных проволок взрывоопасных предметов.
Текст

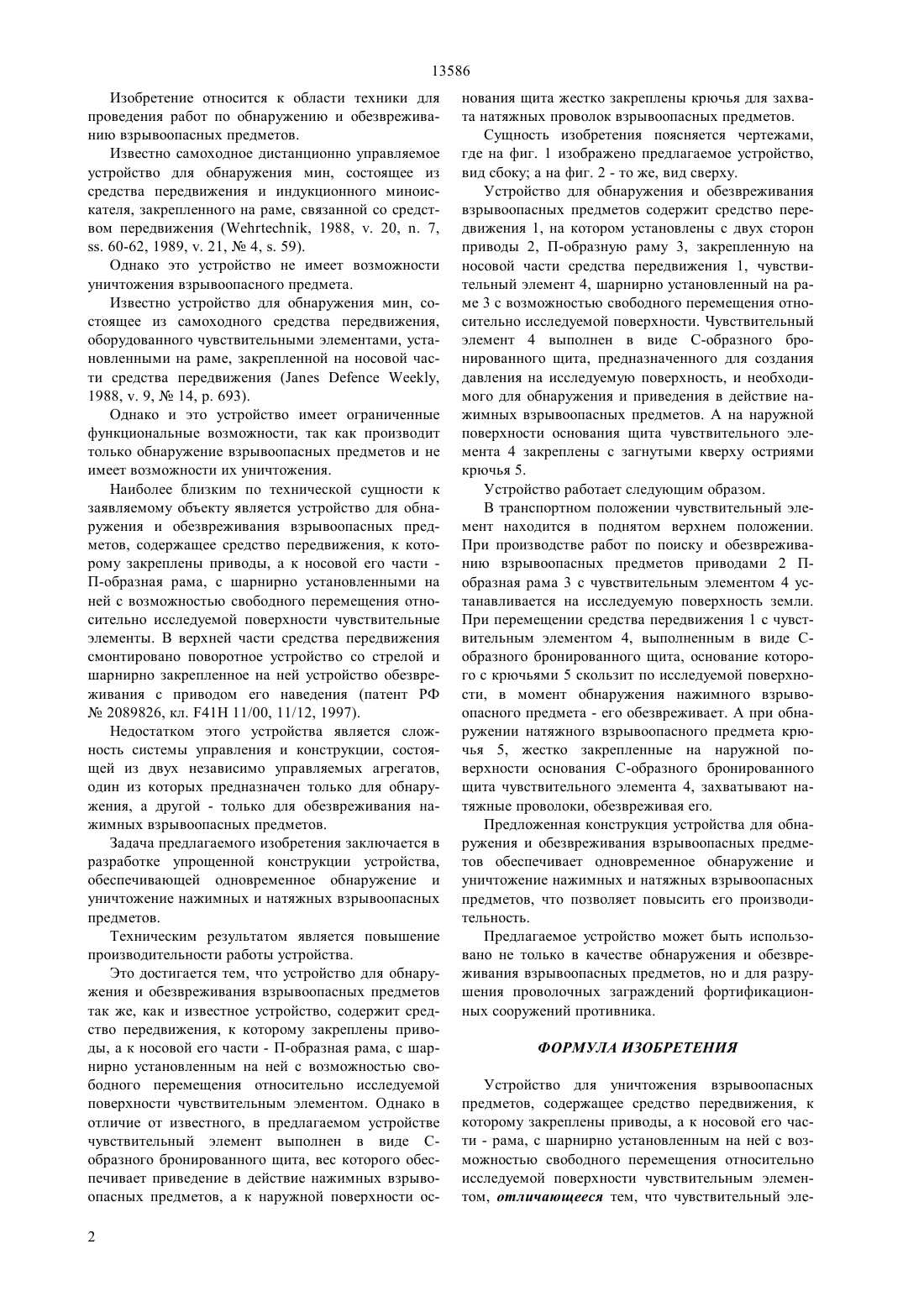

(51)7 41 11/00, 41 11/11, 41 11/12 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Шокаев Ерболат Ибраимович Бекбаев Жусупбек Асылгазиевич Кайым Талгат Тотышулы(73) Военный институт Комитета национальной безопасности Республики Казахстан(57) Изобретение относится к области техники для проведения работ по обнаружению и обезвреживанию взрывоопасных предметов. Техническим результатом является повышение производительности работы устройства. Устройство для обнаружения и обезвреживания взрывоопасных предметов содержит средство передвижения, к которому закреплены приводы, а к носовой его части - П-образная рама, с шарнирно установленным на ней с возможностью свободного перемещения относительно исследуемой поверхности чувствительным элементом, согласно изобретению, чувствительный элемент выполнен в виде Собразного бронированного щита, вес которого обеспечивает приведение в действие нажимных взрывоопасных предметов, а к наружной поверхности основания щита жестко закреплены крючья для захвата натяжных проволок взрывоопасных предметов. 13586 Изобретение относится к области техники для проведения работ по обнаружению и обезвреживанию взрывоопасных предметов. Известно самоходное дистанционно управляемое устройство для обнаружения мин, состоящее из средства передвижения и индукционного миноискателя, закрепленного на раме, связанной со средством передвижения (, 1988, . 20, . 7,. 60-62, 1989, . 21,4, . 59). Однако это устройство не имеет возможности уничтожения взрывоопасного предмета. Известно устройство для обнаружения мин, состоящее из самоходного средства передвижения,оборудованного чувствительными элементами, установленными на раме, закрепленной на носовой части средства передвижения (,1988, . 9,14, . 693). Однако и это устройство имеет ограниченные функциональные возможности, так как производит только обнаружение взрывоопасных предметов и не имеет возможности их уничтожения. Наиболее близким по технической сущности к заявляемому объекту является устройство для обнаружения и обезвреживания взрывоопасных предметов, содержащее средство передвижения, к которому закреплены приводы, а к носовой его части П-образная рама, с шарнирно установленными на ней с возможностью свободного перемещения относительно исследуемой поверхности чувствительные элементы. В верхней части средства передвижения смонтировано поворотное устройство со стрелой и шарнирно закрепленное на ней устройство обезвреживания с приводом его наведения (патент РФ 2089826, кл. 41 Н 11/00, 11/12, 1997). Недостатком этого устройства является сложность системы управления и конструкции, состоящей из двух независимо управляемых агрегатов,один из которых предназначен только для обнаружения, а другой - только для обезвреживания нажимных взрывоопасных предметов. Задача предлагаемого изобретения заключается в разработке упрощенной конструкции устройства,обеспечивающей одновременное обнаружение и уничтожение нажимных и натяжных взрывоопасных предметов. Техническим результатом является повышение производительности работы устройства. Это достигается тем, что устройство для обнаружения и обезвреживания взрывоопасных предметов так же, как и известное устройство, содержит средство передвижения, к которому закреплены приводы, а к носовой его части - П-образная рама, с шарнирно установленным на ней с возможностью свободного перемещения относительно исследуемой поверхности чувствительным элементом. Однако в отличие от известного, в предлагаемом устройстве чувствительный элемент выполнен в виде Собразного бронированного щита, вес которого обеспечивает приведение в действие нажимных взрывоопасных предметов, а к наружной поверхности ос 2 нования щита жестко закреплены крючья для захвата натяжных проволок взрывоопасных предметов. Сущность изобретения поясняется чертежами,где на фиг. 1 изображено предлагаемое устройство,вид сбоку а на фиг. 2 - то же, вид сверху. Устройство для обнаружения и обезвреживания взрывоопасных предметов содержит средство передвижения 1, на котором установлены с двух сторон приводы 2, П-образную раму 3, закрепленную на носовой части средства передвижения 1, чувствительный элемент 4, шарнирно установленный на раме 3 с возможностью свободного перемещения относительно исследуемой поверхности. Чувствительный элемент 4 выполнен в виде С-образного бронированного щита, предназначенного для создания давления на исследуемую поверхность, и необходимого для обнаружения и приведения в действие нажимных взрывоопасных предметов. А на наружной поверхности основания щита чувствительного элемента 4 закреплены с загнутыми кверху остриями крючья 5. Устройство работает следующим образом. В транспортном положении чувствительный элемент находится в поднятом верхнем положении.При производстве работ по поиску и обезвреживанию взрывоопасных предметов приводами 2 Побразная рама 3 с чувствительным элементом 4 устанавливается на исследуемую поверхность земли. При перемещении средства передвижения 1 с чувствительным элементом 4, выполненным в виде Собразного бронированного щита, основание которого с крючьями 5 скользит по исследуемой поверхности, в момент обнаружения нажимного взрывоопасного предмета - его обезвреживает. А при обнаружении натяжного взрывоопасного предмета крючья 5, жестко закрепленные на наружной поверхности основания С-образного бронированного щита чувствительного элемента 4, захватывают натяжные проволоки, обезвреживая его. Предложенная конструкция устройства для обнаружения и обезвреживания взрывоопасных предметов обеспечивает одновременное обнаружение и уничтожение нажимных и натяжных взрывоопасных предметов, что позволяет повысить его производительность. Предлагаемое устройство может быть использовано не только в качестве обнаружения и обезвреживания взрывоопасных предметов, но и для разрушения проволочных заграждений фортификационных сооружений противника. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для уничтожения взрывоопасных предметов, содержащее средство передвижения, к которому закреплены приводы, а к носовой его части - рама, с шарнирно установленным на ней с возможностью свободного перемещения относительно исследуемой поверхности чувствительным элементом, отличающееся тем, что чувствительный эле 13586 мент выполнен в виде С-образного бронированного щита, вес которого обеспечивает приведение в действие нажимных взрывоопасных предметов, а к на ружной поверхности основания щита жестко закреплены крючья для захвата натяжных проволок взрывоопасных предметов.
МПК / Метки
МПК: F41H 11/11, F41H 11/12, F41H 11/00
Метки: устройство, взрывоопасных, уничтожения, предметов
