Способ разделения коллективного медно-свинцового концентрата

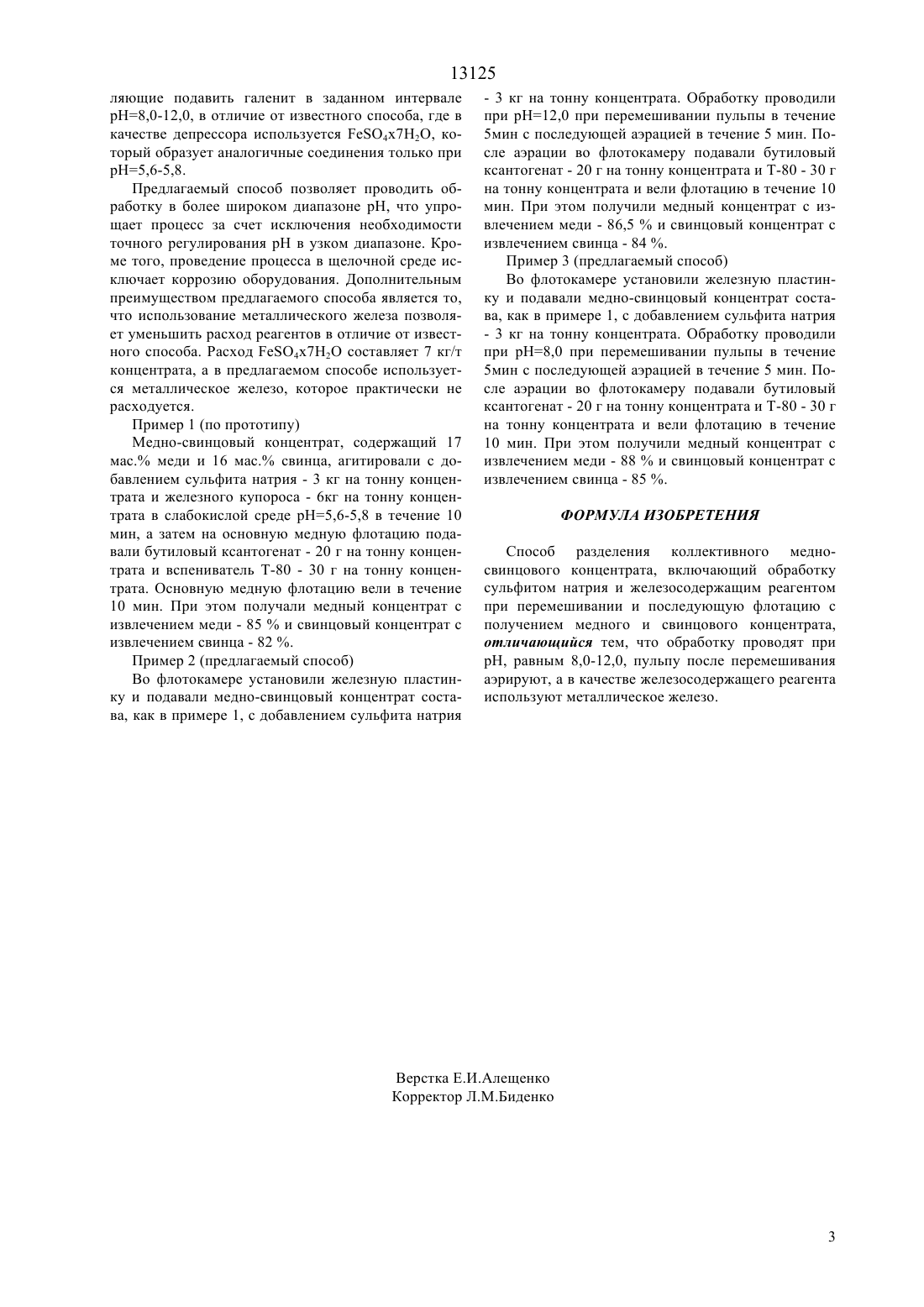

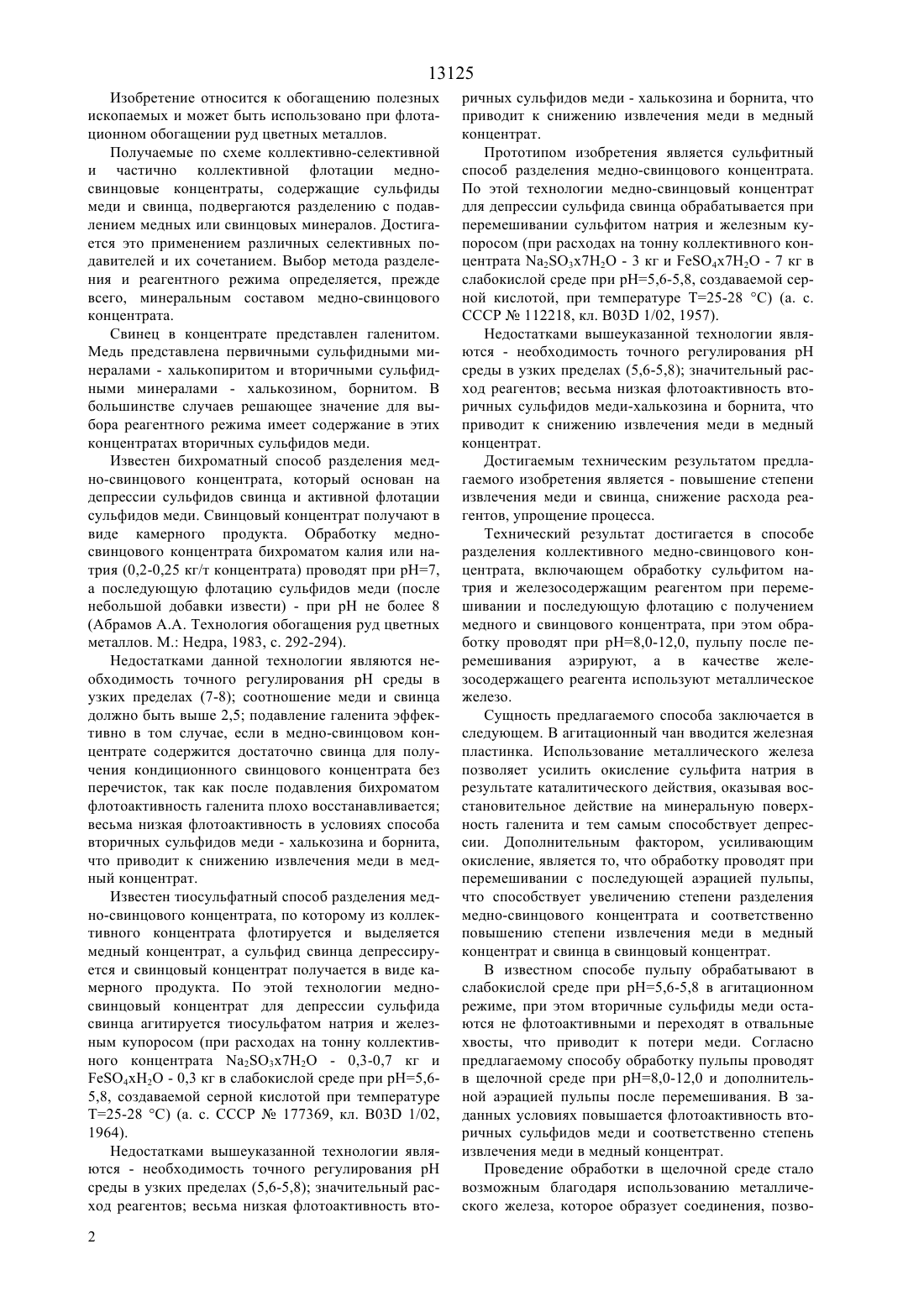

(51)7 22 3/00, 03 1/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Кенжалиев Багдаулет Кенжалиевич Кошербаев Кауан Токтарович Амирова Мадина Джаубасаровна Бектурганов Нуралы Султанович Береза Людмила Вениаминовна Биттеев Арлан Бекжанович Турысбеков Дулатбек Кадырбекулы(73) Дочернее государственное предприятие на праве хозяйственного ведения Институт металлургии и обогащения Республиканского государственного предприятия на праве хозяйственного ведения Центр химико-технологических исследований Министерства образования и науки Республики Казахстан(54) СПОСОБ РАЗДЕЛЕНИЯ КОЛЛЕКТИВНОГО МЕДНО-СВИНЦОВОГО КОНЦЕНТРАТА(57) Изобретение относится к обогащению полезных ископаемых и может быть использовано при флотационном обогащении руд цветных металлов. Способ разделения медно-свинцового концентрата включает обработку сульфитом натрия и железосодержащим реагентом при перемешивании и последующую флотацию с получением медного и свинцового концентрата. Для повышения степени извлечения меди и свинца, снижения расходов реагентов, упрощения процесса, обработку проводят при рН 8,0-12,0, пульпу после перемешивания аэрируют, а в качестве железосодержащего реагента используют металлическое железо. 13125 Изобретение относится к обогащению полезных ископаемых и может быть использовано при флотационном обогащении руд цветных металлов. Получаемые по схеме коллективно-селективной и частично коллективной флотации медносвинцовые концентраты, содержащие сульфиды меди и свинца, подвергаются разделению с подавлением медных или свинцовых минералов. Достигается это применением различных селективных подавителей и их сочетанием. Выбор метода разделения и реагентного режима определяется, прежде всего, минеральным составом медно-свинцового концентрата. Свинец в концентрате представлен галенитом. Медь представлена первичными сульфидными минералами - халькопиритом и вторичными сульфидными минералами - халькозином, борнитом. В большинстве случаев решающее значение для выбора реагентного режима имеет содержание в этих концентратах вторичных сульфидов меди. Известен бихроматный способ разделения медно-свинцового концентрата, который основан на депрессии сульфидов свинца и активной флотации сульфидов меди. Свинцовый концентрат получают в виде камерного продукта. Обработку медносвинцового концентрата бихроматом калия или натрия (0,2-0,25 кг/т концентрата) проводят при рН 7,а последующую флотацию сульфидов меди (после небольшой добавки извести) - при рН не более 8(Абрамов А.А. Технология обогащения руд цветных металлов. М. Недра, 1983, с. 292-294). Недостатками данной технологии являются необходимость точного регулирования рН среды в узких пределах (7-8) соотношение меди и свинца должно быть выше 2,5 подавление галенита эффективно в том случае, если в медно-свинцовом концентрате содержится достаточно свинца для получения кондиционного свинцового концентрата без перечисток, так как после подавления бихроматом флотоактивность галенита плохо восстанавливается весьма низкая флотоактивность в условиях способа вторичных сульфидов меди - халькозина и борнита,что приводит к снижению извлечения меди в медный концентрат. Известен тиосульфатный способ разделения медно-свинцового концентрата, по которому из коллективного концентрата флотируется и выделяется медный концентрат, а сульфид свинца депрессируется и свинцовый концентрат получается в виде камерного продукта. По этой технологии медносвинцовый концентрат для депрессии сульфида свинца агитируется тиосульфатом натрия и железным купоросом (при расходах на тонну коллективного концентрата 2372 - 0,3-0,7 кг и е 4 Н 2 О - 0,3 кг в слабокислой среде при рН 5,65,8, создаваемой серной кислотой при температуре Т 25-28 С) (. . СССР 177369, кл. 03 1/02,1964). Недостатками вышеуказанной технологии являются - необходимость точного регулирования рН среды в узких пределах (5,6-5,8) значительный расход реагентов весьма низкая флотоактивность вто 2 ричных сульфидов меди - халькозина и борнита, что приводит к снижению извлечения меди в медный концентрат. Прототипом изобретения является сульфитный способ разделения медно-свинцового концентрата. По этой технологии медно-свинцовый концентрат для депрессии сульфида свинца обрабатывается при перемешивании сульфитом натрия и железным купоросом (при расходах на тонну коллективного концентрата а 23 х 7 Н 2 О - 3 кг и 47 Н 2 О - 7 кг в слабокислой среде при рН 5,6-5,8, создаваемой серной кислотой, при температуре Т 25-28 С) (. .112218, кл. 03 1/02, 1957). Недостатками вышеуказанной технологии являются - необходимость точного регулирования рН среды в узких пределах (5,6-5,8) значительный расход реагентов весьма низкая флотоактивность вторичных сульфидов меди-халькозина и борнита, что приводит к снижению извлечения меди в медный концентрат. Достигаемым техническим результатом предлагаемого изобретения является - повышение степени извлечения меди и свинца, снижение расхода реагентов, упрощение процесса. Технический результат достигается в способе разделения коллективного медно-свинцового концентрата, включающем обработку сульфитом натрия и железосодержащим реагентом при перемешивании и последующую флотацию с получением медного и свинцового концентрата, при этом обработку проводят при Н 8,0-12,0, пульпу после перемешивания аэрируют, а в качестве железосодержащего реагента используют металлическое железо. Сущность предлагаемого способа заключается в следующем. В агитационный чан вводится железная пластинка. Использование металлического железа позволяет усилить окисление сульфита натрия в результате каталитического действия, оказывая восстановительное действие на минеральную поверхность галенита и тем самым способствует депрессии. Дополнительным фактором, усиливающим окисление, является то, что обработку проводят при перемешивании с последующей аэрацией пульпы,что способствует увеличению степени разделения медно-свинцового концентрата и соответственно повышению степени извлечения меди в медный концентрат и свинца в свинцовый концентрат. В известном способе пульпу обрабатывают в слабокислой среде при рН 5,6-5,8 в агитационном режиме, при этом вторичные сульфиды меди остаются не флотоактивными и переходят в отвальные хвосты, что приводит к потери меди. Согласно предлагаемому способу обработку пульпы проводят в щелочной среде при рН 8,0-12,0 и дополнительной аэрацией пульпы после перемешивания. В заданных условиях повышается флотоактивность вторичных сульфидов меди и соответственно степень извлечения меди в медный концентрат. Проведение обработки в щелочной среде стало возможным благодаря использованию металлического железа, которое образует соединения, позво 13125 ляющие подавить галенит в заданном интервале рН 8,0-12,0, в отличие от известного способа, где в качестве депрессора используется О 472 О, который образует аналогичные соединения только при рН 5,6-5,8. Предлагаемый способ позволяет проводить обработку в более широком диапазоне рН, что упрощает процесс за счет исключения необходимости точного регулирования рН в узкомдиапазоне. Кроме того, проведение процесса в щелочной среде исключает коррозию оборудования. Дополнительным преимуществом предлагаемого способа является то,что использование металлического железа позволяет уменьшить расход реагентов в отличие от известного способа. Расход О 47 Н 2 О составляет 7 кг/т концентрата, а в предлагаемом способе используется металлическое железо, которое практически не расходуется. Пример 1 (по прототипу) Медно-свинцовый концентрат, содержащий 17 мас. меди и 16 мас. свинца, агитировали с добавлением сульфита натрия - 3 кг на тонну концентрата и железного купороса - 6 кг на тонну концентрата в слабокислой среде рН 5,6-5,8 в течение 10 мин, а затем на основную медную флотацию подавали бутиловый ксантогенат - 20 г на тонну концентрата и вспениватель Т-80 - 30 г на тонну концентрата. Основную медную флотацию вели в течение 10 мин. При этом получали медный концентрат с извлечением меди - 85 и свинцовый концентрат с извлечением свинца - 82 . Пример 2 (предлагаемый способ) Во флотокамере установили железную пластинку и подавали медно-свинцовый концентрат состава, как в примере 1, с добавлением сульфита натрия- 3 кг на тонну концентрата. Обработку проводили при рН 12,0 при перемешивании пульпы в течение 5 мин с последующей аэрацией в течение 5 мин. После аэрации во флотокамеру подавали бутиловый ксантогенат - 20 г на тонну концентрата и Т-80 - 30 г на тонну концентрата и вели флотацию в течение 10 мин. При этом получили медный концентрат с извлечением меди - 86,5 и свинцовый концентрат с извлечением свинца - 84 . Пример 3 (предлагаемый способ) Во флотокамере установили железную пластинку и подавали медно-свинцовый концентрат состава, как в примере 1, с добавлением сульфита натрия- 3 кг на тонну концентрата. Обработку проводили при рН 8,0 при перемешивании пульпы в течение 5 мин с последующей аэрацией в течение 5 мин. После аэрации во флотокамеру подавали бутиловый ксантогенат - 20 г на тонну концентрата и Т-80 - 30 г на тонну концентрата и вели флотацию в течение 10 мин. При этом получили медный концентрат с извлечением меди - 88 и свинцовый концентрат с извлечением свинца - 85 . ФОРМУЛА ИЗОБРЕТЕНИЯ Способ разделения коллективного медносвинцового концентрата, включающий обработку сульфитом натрия и железосодержащим реагентом при перемешивании и последующую флотацию с получением медного и свинцового концентрата,отличающийся тем, что обработку проводят при рН, равным 8,0-12,0, пульпу после перемешивания аэрируют, а в качестве железосодержащего реагента используют металлическое железо.
