Устройство для определения болевой чувствительности

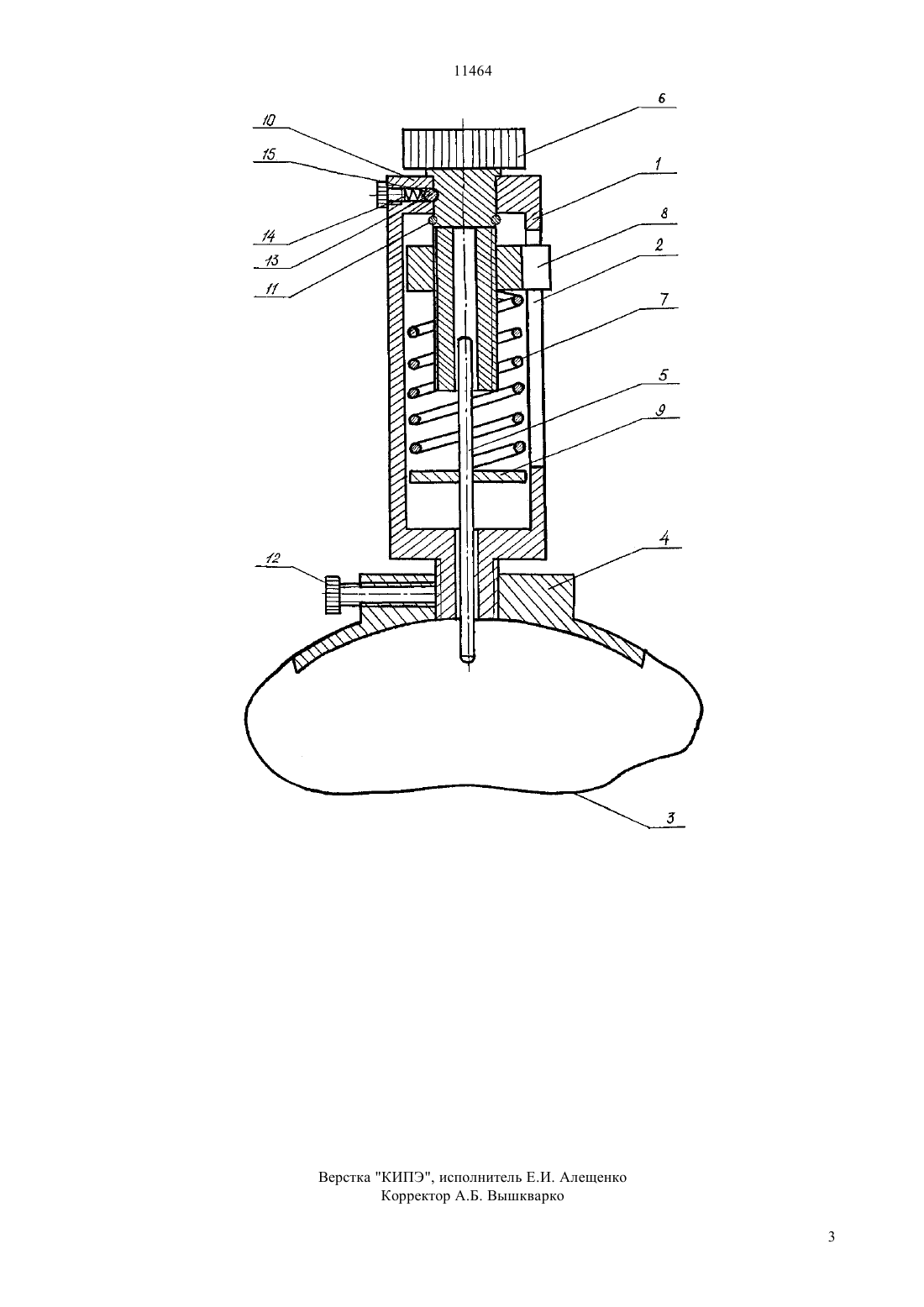

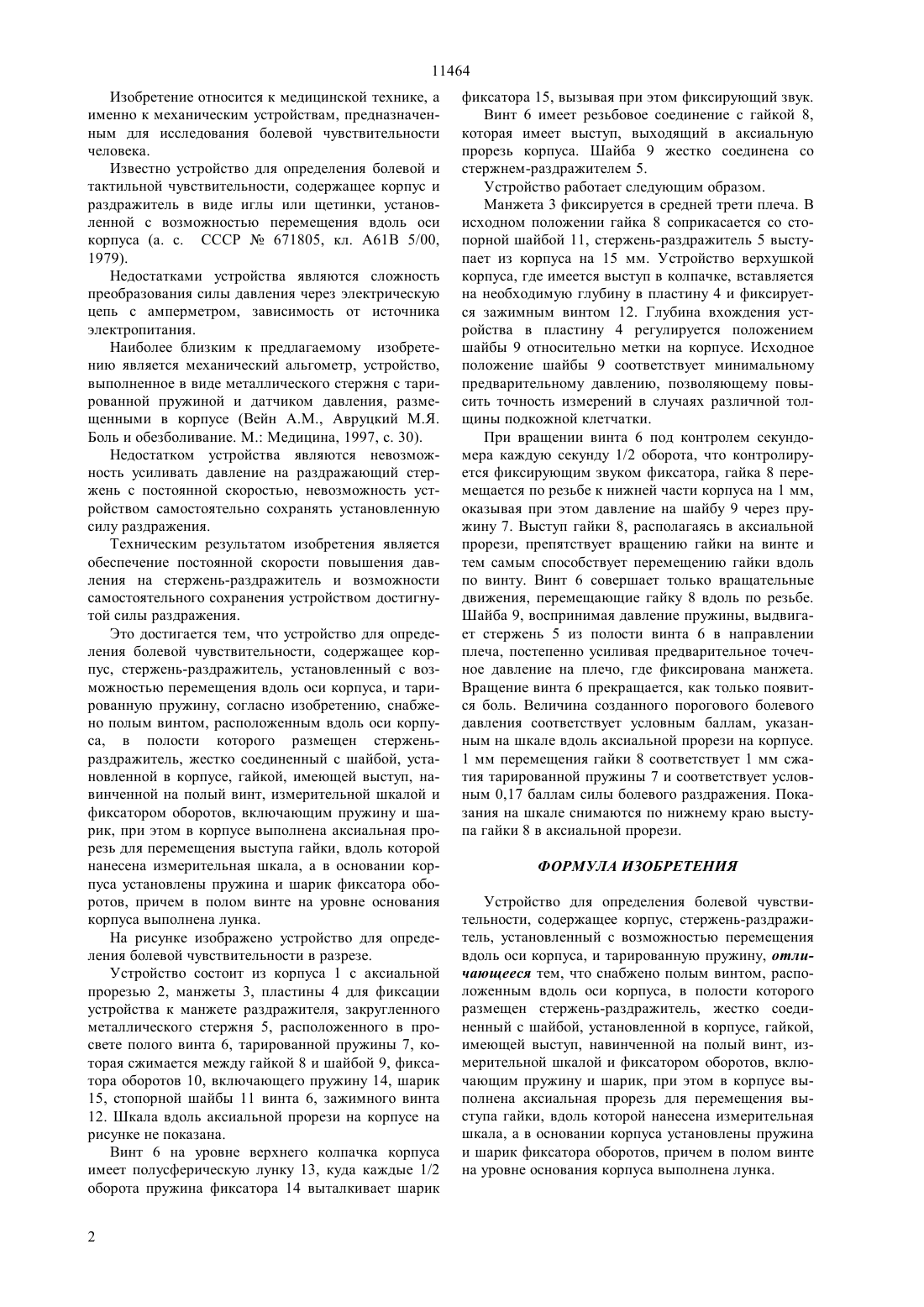

(51)7 61 5/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ БОЛЕВОЙ ЧУВСТВИТЕЛЬНОСТИ(57) Изобретение относится к медицинской технике,а именно к механическим устройствам, моделирующим боль и предназначенным для исследования болевой чувствительности. Техническим результатом изобретения является обеспечение постоянной скорости повышения давления на стержень-раздражитель и возможности самостоятельного сохранения достигнутой силы болевого раздражения. Устройство для определения болевой чувствительности содержит корпус, стержень-раздражитель,установленный с возможностью перемещения вдоль оси корпуса, и тарированную пружину. Оно снабжено также полым винтом, расположенным вдоль оси корпуса, в полости которого размещен стерженьраздражитель, жестко соединенный с шайбой, установленной в корпусе, гайкой, имеющей выступ, навинченной на полый винт, измерительной шкалой и фиксатором оборотов, включающим пружину и шарик, при этом в корпусе выполнена аксиальная прорезь для перемещения выступа гайки, вдоль которой нанесена измерительная шкала, а в основании корпуса установлены пружина и шарик фиксатора оборотов, причем в полом винте на уровне основания корпуса выполнена лунка. 11464 Изобретение относится к медицинской технике, а именно к механическим устройствам, предназначенным для исследования болевой чувствительности человека. Известно устройство для определения болевой и тактильной чувствительности, содержащее корпус и раздражитель в виде иглы или щетинки, установленной с возможностью перемещения вдоль оси корпуса (а. с. СССР 671805, кл. А 61 В 5/00,1979). Недостатками устройства являются сложность преобразования силы давления через электрическую цепь с амперметром, зависимость от источника электропитания. Наиболее близким к предлагаемому изобретению является механический альгометр, устройство,выполненное в виде металлического стержня с тарированной пружиной и датчиком давления, размещенными в корпусе (Вейн А.М., Авруцкий М.Я. Боль и обезболивание. М. Медицина, 1997, с. 30). Недостатком устройства являются невозможность усиливать давление на раздражающий стержень с постоянной скоростью, невозможность устройством самостоятельно сохранять установленную силу раздражения. Техническим результатом изобретения является обеспечение постоянной скорости повышения давления на стержень-раздражитель и возможности самостоятельного сохранения устройством достигнутой силы раздражения. Это достигается тем, что устройство для определения болевой чувствительности, содержащее корпус, стержень-раздражитель, установленный с возможностью перемещения вдоль оси корпуса, и тарированную пружину, согласно изобретению, снабжено полым винтом, расположенным вдоль оси корпуса, в полости которого размещен стерженьраздражитель, жестко соединенный с шайбой, установленной в корпусе, гайкой, имеющей выступ, навинченной на полый винт, измерительной шкалой и фиксатором оборотов, включающим пружину и шарик, при этом в корпусе выполнена аксиальная прорезь для перемещения выступа гайки, вдоль которой нанесена измерительная шкала, а в основании корпуса установлены пружина и шарик фиксатора оборотов, причем в полом винте на уровне основания корпуса выполнена лунка. На рисунке изображено устройство для определения болевой чувствительности в разрезе. Устройство состоит из корпуса 1 с аксиальной прорезью 2, манжеты 3, пластины 4 для фиксации устройства к манжете раздражителя, закругленного металлического стержня 5, расположенного в просвете полого винта 6, тарированной пружины 7, которая сжимается между гайкой 8 и шайбой 9, фиксатора оборотов 10, включающего пружину 14, шарик 15, стопорной шайбы 11 винта 6, зажимного винта 12. Шкала вдоль аксиальной прорези на корпусе на рисунке не показана. Винт 6 на уровне верхнего колпачка корпуса имеет полусферическую лунку 13, куда каждые 1/2 оборота пружина фиксатора 14 выталкивает шарик 2 фиксатора 15, вызывая при этом фиксирующий звук. Винт 6 имеет резьбовое соединение с гайкой 8,которая имеет выступ, выходящий в аксиальную прорезь корпуса. Шайба 9 жестко соединена со стержнем-раздражителем 5. Устройство работает следующим образом. Манжета 3 фиксируется в средней трети плеча. В исходном положении гайка 8 соприкасается со стопорной шайбой 11, стержень-раздражитель 5 выступает из корпуса на 15 мм. Устройство верхушкой корпуса, где имеется выступ в колпачке, вставляется на необходимую глубину в пластину 4 и фиксируется зажимным винтом 12. Глубина вхождения устройства в пластину 4 регулируется положением шайбы 9 относительно метки на корпусе. Исходное положение шайбы 9 соответствует минимальному предварительному давлению, позволяющему повысить точность измерений в случаях различной толщины подкожной клетчатки. При вращении винта 6 под контролем секундомера каждую секунду 1/2 оборота, что контролируется фиксирующим звуком фиксатора, гайка 8 перемещается по резьбе к нижней части корпуса на 1 мм,оказывая при этом давление на шайбу 9 через пружину 7. Выступ гайки 8, располагаясь в аксиальной прорези, препятствует вращению гайки на винте и тем самым способствует перемещению гайки вдоль по винту. Винт 6 совершает только вращательные движения, перемещающие гайку 8 вдоль по резьбе. Шайба 9, воспринимая давление пружины, выдвигает стержень 5 из полости винта 6 в направлении плеча, постепенно усиливая предварительное точечное давление на плечо, где фиксирована манжета. Вращение винта 6 прекращается, как только появится боль. Величина созданного порогового болевого давления соответствует условным баллам, указанным на шкале вдоль аксиальной прорези на корпусе. 1 мм перемещения гайки 8 соответствует 1 мм сжатия тарированной пружины 7 и соответствует условным 0,17 баллам силы болевого раздражения. Показания на шкале снимаются по нижнему краю выступа гайки 8 в аксиальной прорези. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для определения болевой чувствительности, содержащее корпус, стержень-раздражитель, установленный с возможностью перемещения вдоль оси корпуса, и тарированную пружину, отличающееся тем, что снабжено полым винтом, расположенным вдоль оси корпуса, в полости которого размещен стержень-раздражитель, жестко соединенный с шайбой, установленной в корпусе, гайкой,имеющей выступ, навинченной на полый винт, измерительной шкалой и фиксатором оборотов, включающим пружину и шарик, при этом в корпусе выполнена аксиальная прорезь для перемещения выступа гайки, вдоль которой нанесена измерительная шкала, а в основании корпуса установлены пружина и шарик фиксатора оборотов, причем в полом винте на уровне основания корпуса выполнена лунка.
