Аналитическая система для определения газового фактора сжатого пластового флюида и способ по его осуществлению

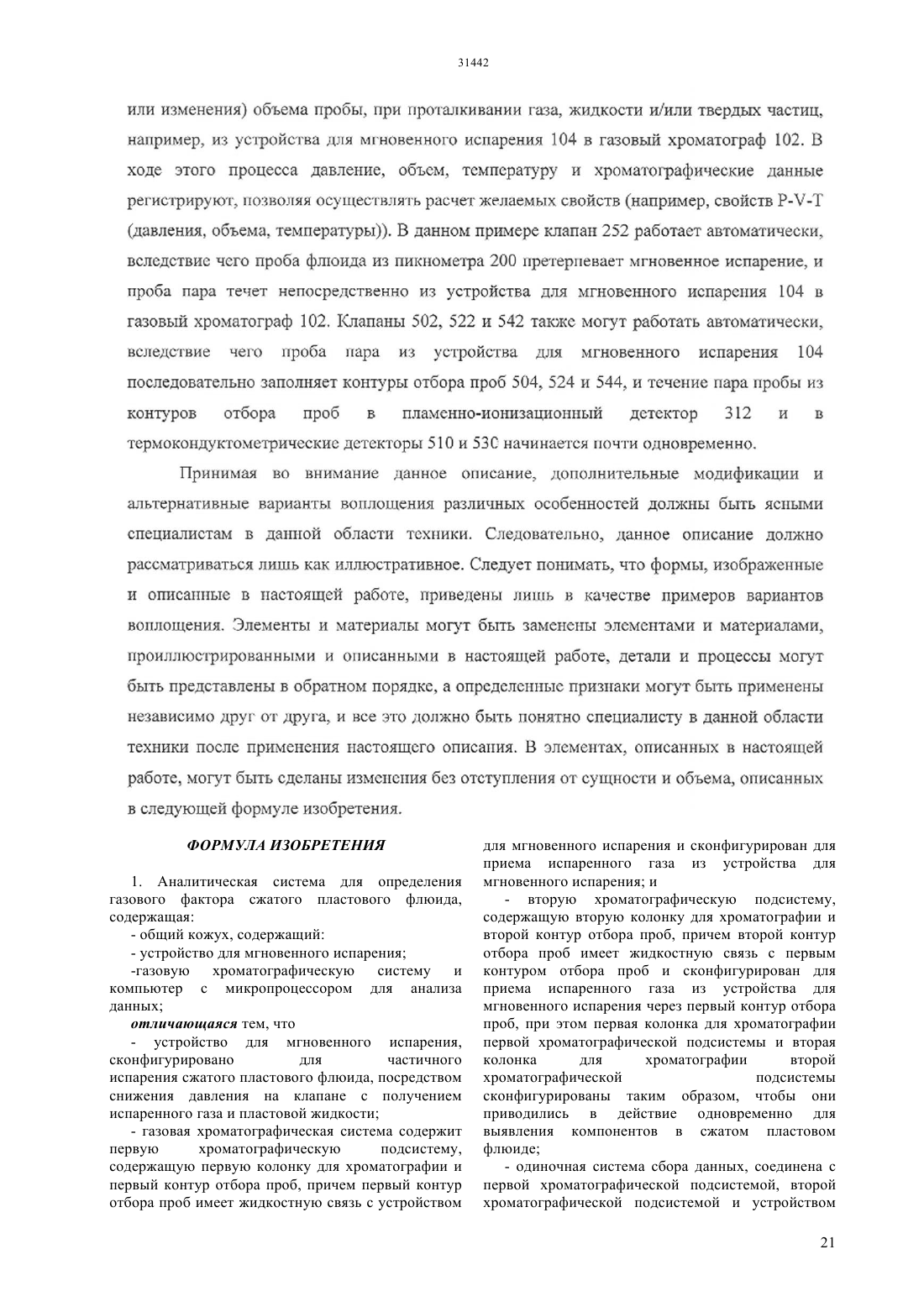

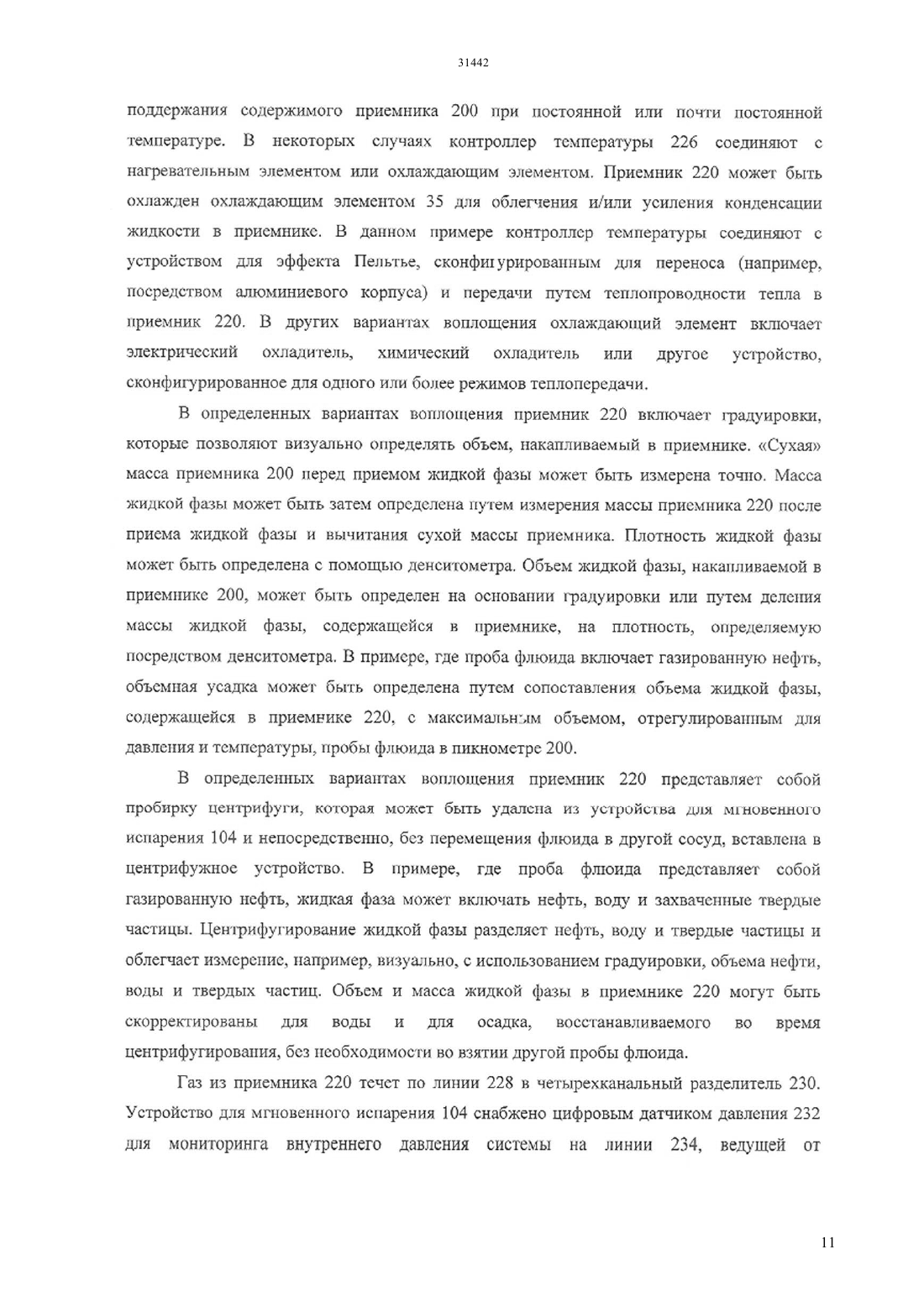

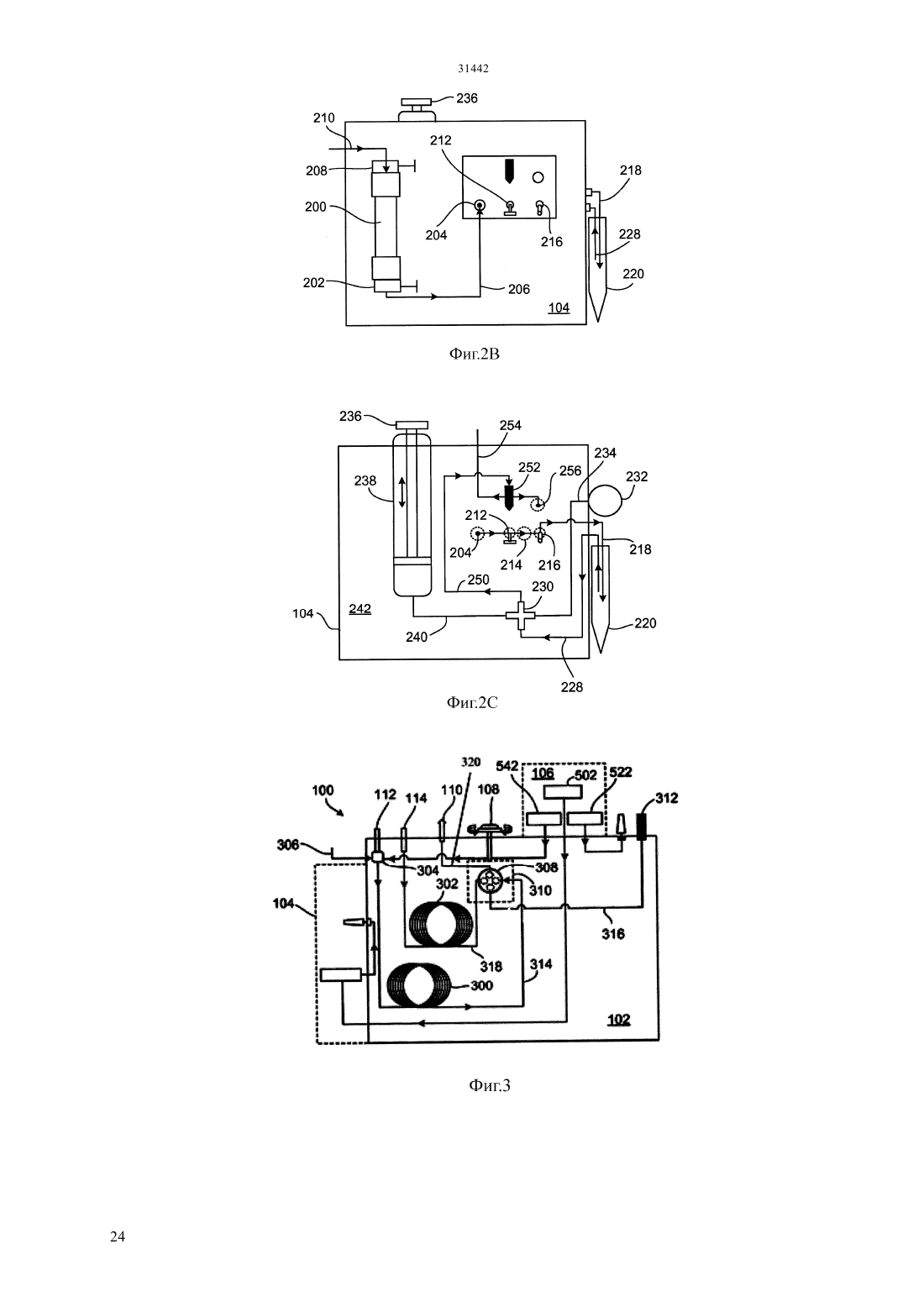

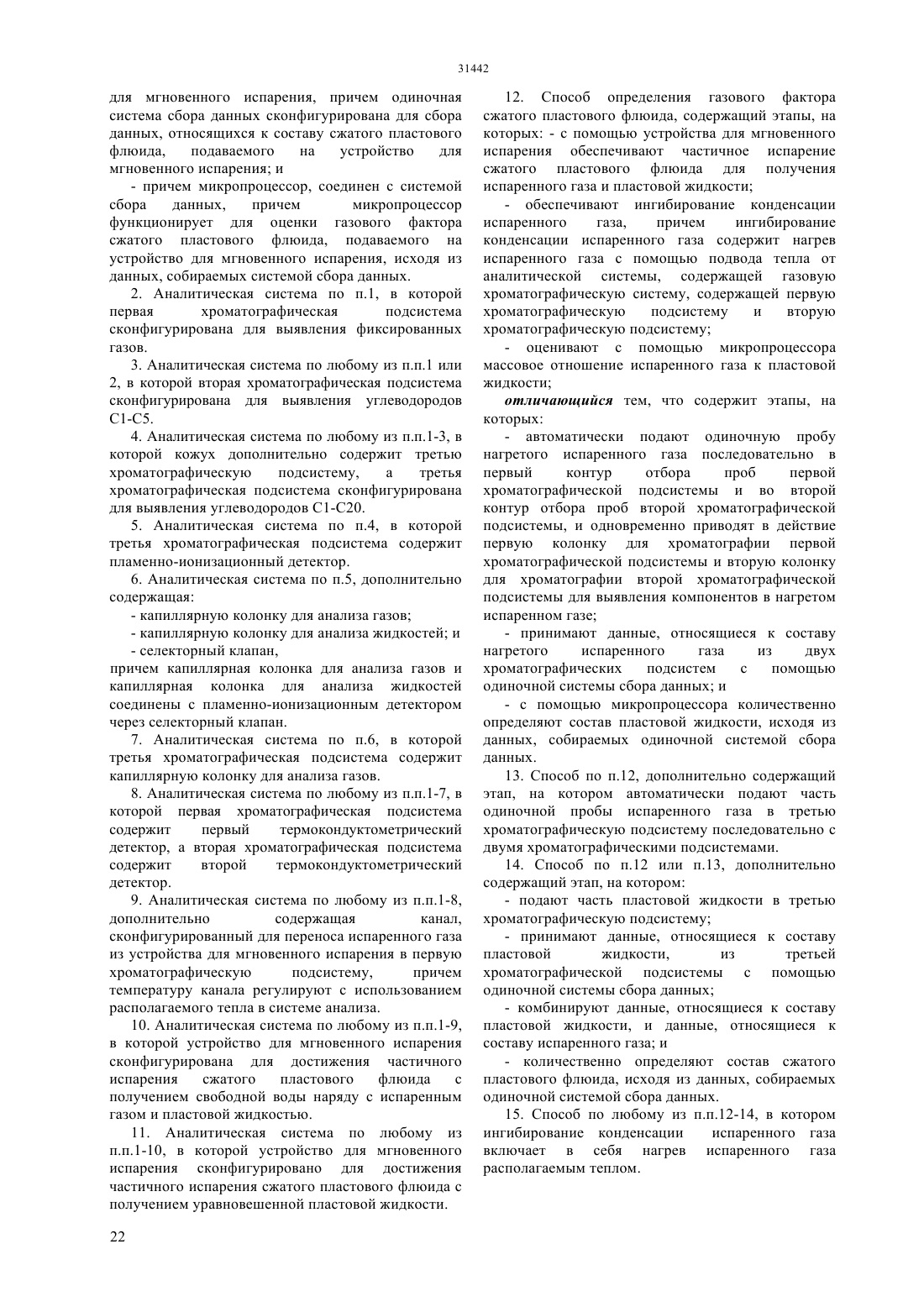

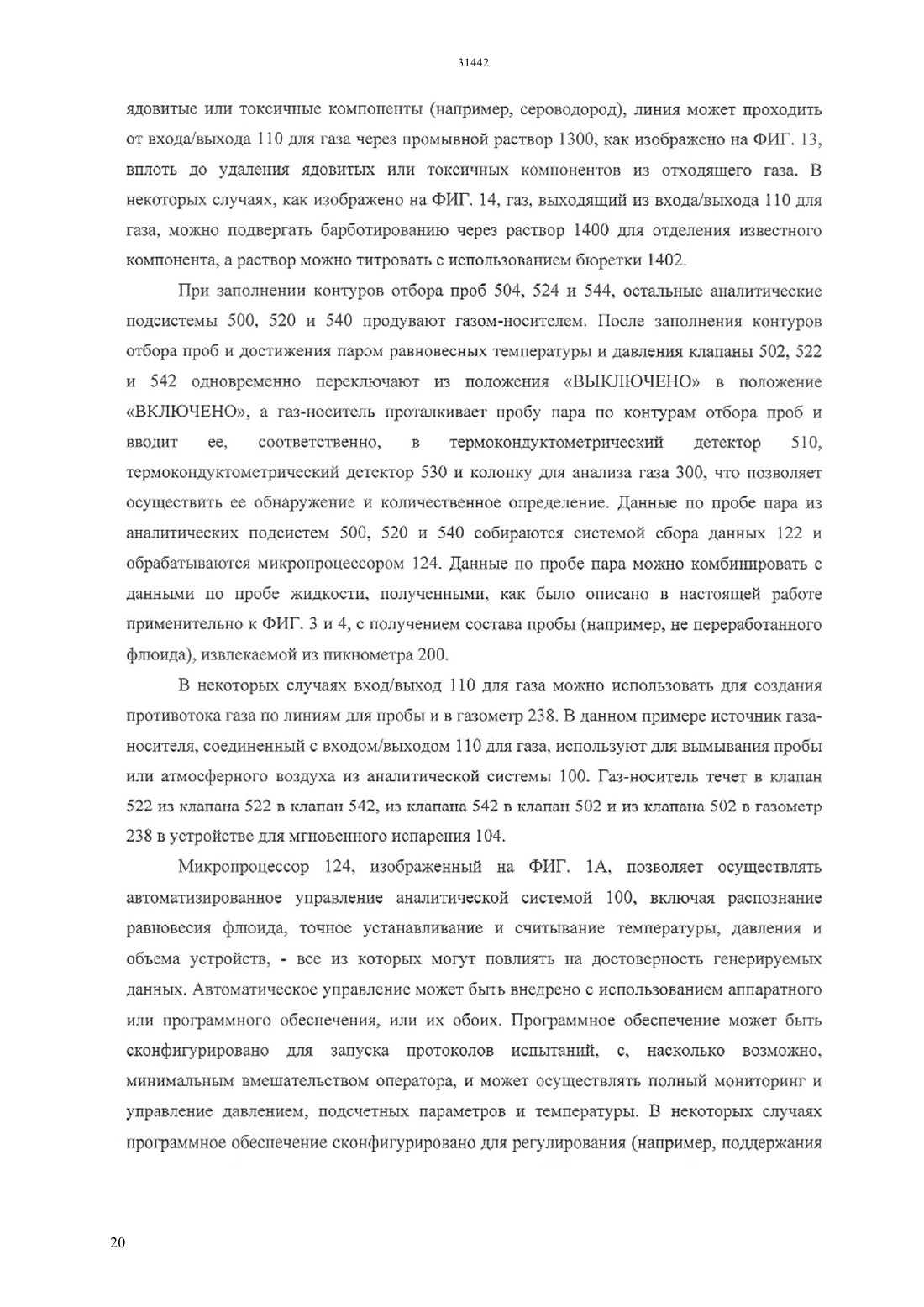

(51) 01 30/12 (2006.01) 01 30/88 (2006.01) 01 33/28 (2006.01) 01 33/24 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ СЖАТОГО ПЛАСТОВОГО ФЛЮИДА И СПОСОБ ПО ЕГО ОСУЩЕСТВЛЕНИЮ(57) Автономная аналитическая система,функционирующая для оценки газового фактора (газ, ), потери объема пластового флюида, а также состава сжатых пластовых флюидов. Систему анализа можно использовать для расширенного анализа состава обогащенного выделяемого газа и обедненных проб газа, а также испаряемых равновесных жидкостей, конденсатов и нефтяных остатков. Анализ различных проб достигается без взаимного загрязнения, например,между обогащенными выделяемыми газами и обедненными газами, или между расширенным природным газом и жидкостями (например, между нефтяными остатками и конденсатами). Система дает точные результаты вплоть до, и включая углеводороды С 20 - для газовых проб, и вплоть до, и включая С 36 - для жидких проб и увлекаемой воды. Техническим результатом настоящего изобретения является снижение потерь в пробе и ошибок, привнесенных оператором, и снижение конденсации тяжелых углеводородов.(73) ЭсДжиЭс НОРТ АМЕРИКА ИНК.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(54) АНАЛИТИЧЕСКАЯ СИСТЕМА ДЛЯ ОПРЕДЕЛЕНИЯ ГАЗОВОГО ФАКТОРА ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Аналитическая система для определения газового фактора сжатого пластового флюида,содержащая- устройство для мгновенного испарения-газовую хроматографическую систему и компьютер с микропроцессором для анализа данных отличающаяся тем, что- устройство для мгновенного испарения,сконфигурировано для частичного испарения сжатого пластового флюида, посредством снижения давления на клапане с получением испаренного газа и пластовой жидкости- газовая хроматографическая система содержит первую хроматографическую подсистему,содержащую первую колонку для хроматографии и первый контур отбора проб, причем первый контур отбора проб имеет жидкостную связь с устройством для мгновенного испарения и сконфигурирован для приема испаренного газа из устройства для мгновенного испарения и- вторую хроматографическую подсистему,содержащую вторую колонку для хроматографии и второй контур отбора проб, причем второй контур отбора проб имеет жидкостную связь с первым контуром отбора проб и сконфигурирован для приема испаренного газа из устройства для мгновенного испарения через первый контур отбора проб, при этом первая колонка для хроматографии первой хроматографической подсистемы и вторая колонка для хроматографии второй хроматографической подсистемы сконфигурированы таким образом, чтобы они приводились в действие одновременно для выявления компонентов в сжатом пластовом флюиде- одиночная система сбора данных, соединена с первой хроматографической подсистемой, второй хроматографической подсистемой и устройством 21 для мгновенного испарения, причем одиночная система сбора данных сконфигурирована для сбора данных, относящихся к составу сжатого пластового флюида,подаваемого на устройство для мгновенного испарения и- причем микропроцессор, соединен с системой сбора данных,причем микропроцессор функционирует для оценки газового фактора сжатого пластового флюида, подаваемого на устройство для мгновенного испарения, исходя из данных, собираемых системой сбора данных. 2. Аналитическая система по п.1, в которой первая хроматографическая подсистема сконфигурирована для выявления фиксированных газов. 3. Аналитическая система по любому из п.п.1 или 2, в которой вторая хроматографическая подсистема сконфигурирована для выявления углеводородов С 1-С 5. 4. Аналитическая система по любому из п.п.1-3, в которой кожух дополнительно содержит третью хроматографическую подсистему,а третья хроматографическая подсистема сконфигурирована для выявления углеводородов С 1-С 20. 5. Аналитическая система по п.4, в которой третья хроматографическая подсистема содержит пламенно-ионизационный детектор. 6. Аналитическая система по п.5, дополнительно содержащая- капиллярную колонку для анализа газов- капиллярную колонку для анализа жидкостей и- селекторный клапан,причем капиллярная колонка для анализа газов и капиллярная колонка для анализа жидкостей соединены с пламенно-ионизационным детектором через селекторный клапан. 7. Аналитическая система по п.6, в которой третья хроматографическая подсистема содержит капиллярную колонку для анализа газов. 8. Аналитическая система по любому из п.п.1-7, в которой первая хроматографическая подсистема содержит первый термокондуктометрический детектор, а вторая хроматографическая подсистема содержит второй термокондуктометрический детектор. 9. Аналитическая система по любому из п.п.1-8,дополнительно содержащая канал,сконфигурированный для переноса испаренного газа из устройства для мгновенного испарения в первую хроматографическую подсистему,причем температуру канала регулируют с использованием располагаемого тепла в системе анализа. 10. Аналитическая система по любому из п.п.1-9,в которой устройство для мгновенного испарения сконфигурирована для достижения частичного испарения сжатого пластового флюида с получением свободной воды наряду с испаренным газом и пластовой жидкостью. 11. Аналитическая система по любому из п.п.1-10, в которой устройство для мгновенного испарения сконфигурировано для достижения частичного испарения сжатого пластового флюида с получением уравновешенной пластовой жидкости. 22 12. Способ определения газового фактора сжатого пластового флюида, содержащий этапы, на которых - с помощью устройства для мгновенного испарения обеспечивают частичное испарение сжатого пластового флюида для получения испаренного газа и пластовой жидкости- обеспечивают ингибирование конденсации испаренного газа,причем ингибирование конденсации испаренного газа содержит нагрев испаренного газа с помощью подвода тепла от аналитической системы, содержащей газовую хроматографическую систему, содержащей первую хроматографическую подсистему и вторую хроматографическую подсистему- оценивают с помощью микропроцессора массовое отношение испаренного газа к пластовой жидкости отличающийся тем, что содержит этапы, на которых- автоматически подают одиночную пробу нагретого испаренного газа последовательно в первый контур отбора проб первой хроматографической подсистемы и во второй контур отбора проб второй хроматографической подсистемы, и одновременно приводят в действие первую колонку для хроматографии первой хроматографической подсистемы и вторую колонку для хроматографии второй хроматографической подсистемы для выявления компонентов в нагретом испаренном газе- принимают данные, относящиеся к составу нагретого испаренного газа из двух хроматографических подсистем с помощью одиночной системы сбора данных и- с помощью микропроцессора количественно определяют состав пластовой жидкости, исходя из данных, собираемых одиночной системой сбора данных. 13. Способ по п.12, дополнительно содержащий этап, на котором автоматически подают часть одиночной пробы испаренного газа в третью хроматографическую подсистему последовательно с двумя хроматографическими подсистемами. 14. Способ по п.12 или п.13, дополнительно содержащий этап, на котором- подают часть пластовой жидкости в третью хроматографическую подсистему- принимают данные, относящиеся к составу пластовой жидкости,из третьей хроматографической подсистемы с помощью одиночной системы сбора данных- комбинируют данные, относящиеся к составу пластовой жидкости, и данные, относящиеся к составу испаренного газа и- количественно определяют состав сжатого пластового флюида, исходя из данных, собираемых одиночной системой сбора данных. 15. Способ по любому из п.п.12-14, в котором ингибирование конденсации испаренного газа включает в себя нагрев испаренного газа располагаемым теплом.
