Генератор шума

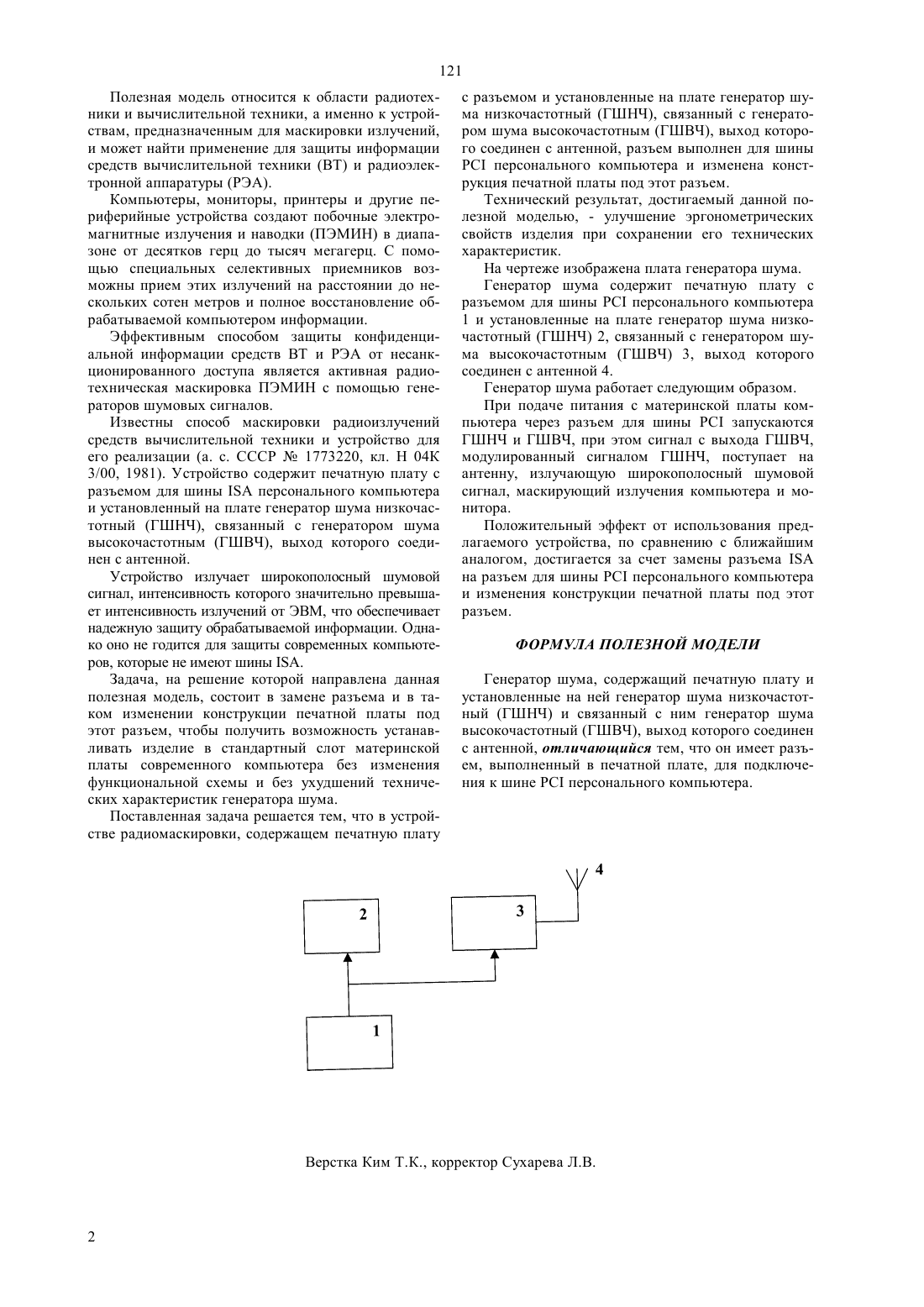

(51)704 3/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Дудкин Игорь Сергеевич Киреев Владимир Викторович Лисин Юрий Алексеевич Попов Анатолий Евгеньевич(73) Закрытое акционерное общество Специальное конструкторско-технологическое бюро Гранит(57) Полезная модель относится к области радиотехники и вычислительной техники, а именно к уст ройствам, предназначенным для маскировки излучений, и может найти применение для защиты средств вычислительной техники и радиоэлектронной аппаратуры от утечки информации в результате побочных электромагнитных излучений (ПЭМИ). Устройство содержит печатную плату с разъемом для шиныперсонального компьютера и установленные на плате генератор шума низкочастотный(ГШНЧ), связанный с генератором шума высокочастотным (ГШВЧ), выход которого соединен с антенной. 121 Полезная модель относится к области радиотехники и вычислительной техники, а именно к устройствам, предназначенным для маскировки излучений,и может найти применение для защиты информации средств вычислительной техники (ВТ) и радиоэлектронной аппаратуры (РЭА). Компьютеры, мониторы, принтеры и другие периферийные устройства создают побочные электромагнитные излучения и наводки (ПЭМИН) в диапазоне от десятков герц до тысяч мегагерц. С помощью специальных селективных приемников возможны прием этих излучений на расстоянии до нескольких сотен метров и полное восстановление обрабатываемой компьютером информации. Эффективным способом защиты конфиденциальной информации средств ВТ и РЭА от несанкционированного доступа является активная радиотехническая маскировка ПЭМИН с помощью генераторов шумовых сигналов. Известны способ маскировки радиоизлучений средств вычислительной техники и устройство для его реализации (а. с. СССР 1773220, кл. Н 04 К 3/00, 1981). Устройство содержит печатную плату с разъемом для шиныперсонального компьютера и установленный на плате генератор шума низкочастотный (ГШНЧ), связанный с генератором шума высокочастотным (ГШВЧ), выход которого соединен с антенной. Устройство излучает широкополосный шумовой сигнал, интенсивность которого значительно превышает интенсивность излучений от ЭВМ, что обеспечивает надежную защиту обрабатываемой информации. Однако оно не годится для защиты современных компьютеров, которые не имеют шины . Задача, на решение которой направлена данная полезная модель, состоит в замене разъема и в таком изменении конструкции печатной платы под этот разъем, чтобы получить возможность устанавливать изделие в стандартный слот материнской платы современного компьютера без изменения функциональной схемы и без ухудшений технических характеристик генератора шума. Поставленная задача решается тем, что в устройстве радиомаскировки, содержащем печатную плату с разъемом и установленные на плате генератор шума низкочастотный (ГШНЧ), связанный с генератором шума высокочастотным (ГШВЧ), выход которого соединен с антенной, разъем выполнен для шиныперсонального компьютера и изменена конструкция печатной платы под этот разъем. Технический результат, достигаемый данной полезной моделью, - улучшение эргонометрических свойств изделия при сохранении его технических характеристик. На чертеже изображена плата генератора шума. Генератор шума содержит печатную плату с разъемом для шиныперсонального компьютера 1 и установленные на плате генератор шума низкочастотный (ГШНЧ) 2, связанный с генератором шума высокочастотным (ГШВЧ) 3, выход которого соединен с антенной 4. Генератор шума работает следующим образом. При подаче питания с материнской платы компьютера через разъем для шинызапускаются ГШНЧ и ГШВЧ, при этом сигнал с выхода ГШВЧ,модулированный сигналом ГШНЧ, поступает на антенну, излучающую широкополосный шумовой сигнал, маскирующий излучения компьютера и монитора. Положительный эффект от использования предлагаемого устройства, по сравнению с ближайшим аналогом, достигается за счет замены разъемана разъем для шиныперсонального компьютера и изменения конструкции печатной платы под этот разъем. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Генератор шума, содержащий печатную плату и установленные на ней генератор шума низкочастотный (ГШНЧ) и связанный с ним генератор шума высокочастотный (ГШВЧ), выход которого соединен с антенной, отличающийся тем, что он имеет разъем, выполненный в печатной плате, для подключения к шинеперсонального компьютера.
