Химический источник тока

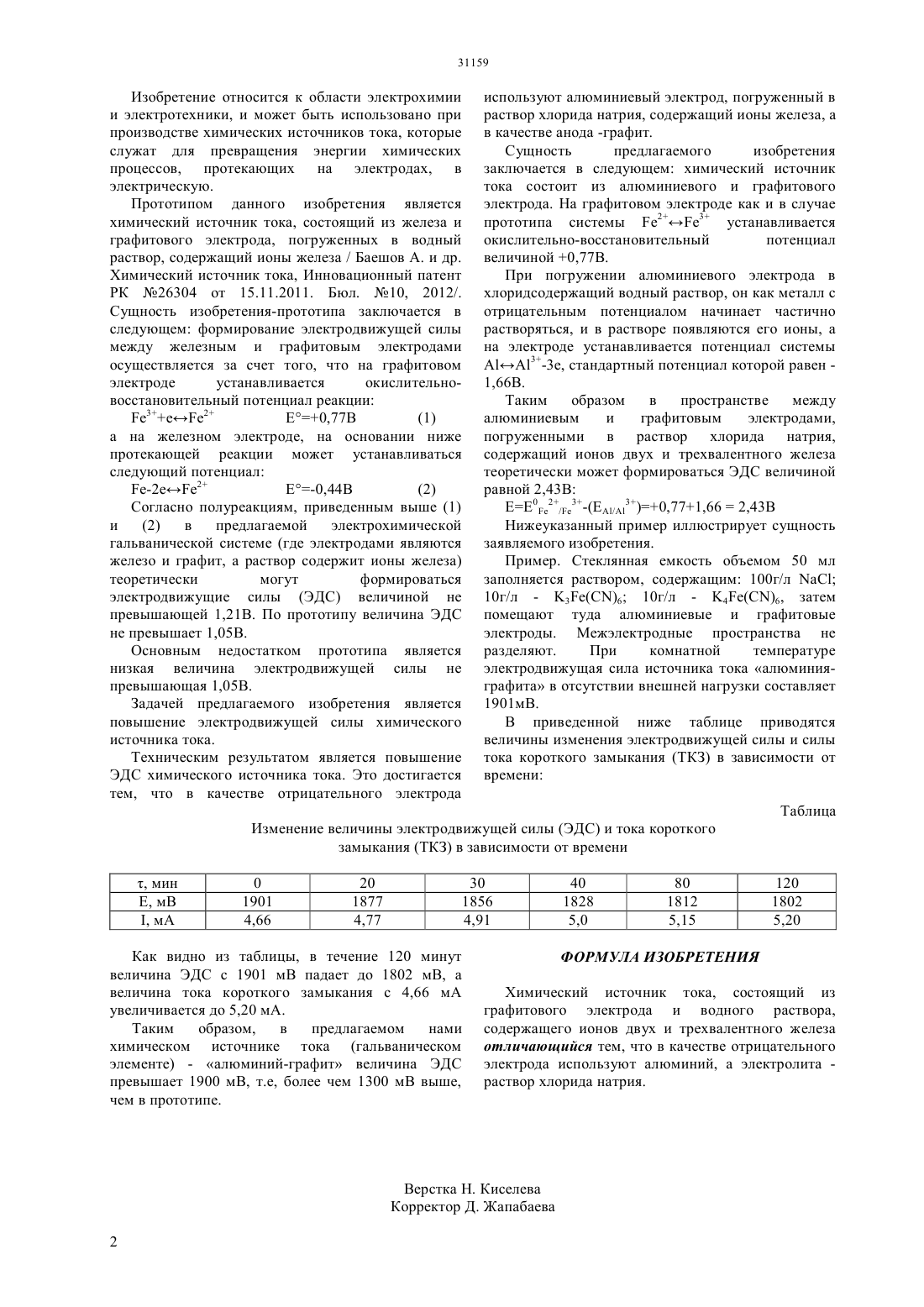

(51) 25 11/04 (2006.01) 01 4/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ энергии химических процессов, протекающих на электродах, в электрическую. Задачей предлагаемого изобретения является повышение ЭДС химического источника тока. Техническим результатом предлагаемого изобретения является повышение электродвижущей силы, а это достигается использованием в качестве электроотрицательного электрода алюминия,погруженного в раствор хлорида натрия,содержащий ионов двух- и трехвалентного железа. Сущность изобретения заключается в следующем химический источник тока состоит из алюминиевого и графитового электродов,погруженных в раствор хлорида натрия,содержащий ионов железа. Положительным электродом является - графит, отрицательным алюминий. При этом величина ЭДС достигает 1900 мВ.(72) Баешов Абдуали Баешович Баешова Ажар Коспановна Турлыбекова Макпал Нышангалиевна Сапиева Мадина Маратовна Конурбаев Абибулла Ережепович Смагулов Даулетхан Уялович(73) Акционерное общество Институт органического катализа и электрохимии им. Д.В. Сокольского(56) Инновационный патент РК 26304, бюл. 10,2012 г(57) Изобретение относится к области электрохимии и электротехники, и может быть использовано при производстве химических источников тока, которые служат для превращения Изобретение относится к области электрохимии и электротехники, и может быть использовано при производстве химических источников тока, которые служат для превращения энергии химических процессов, протекающих на электродах, в электрическую. Прототипом данного изобретения является химический источник тока, состоящий из железа и графитового электрода, погруженных в водный раствор, содержащий ионы железа / Баешов А. и др. Химический источник тока, Инновационный патент РК 26304 от 15.11.2011. Бюл. 10, 2012/. Сущность изобретения-прототипа заключается в следующем формирование электродвижущей силы между железным и графитовым электродами осуществляется за счет того, что на графитовом электроде устанавливается окислительновосстановительный потенциал реакции 32 Е 0,77 В(1) а на железном электроде, на основании ниже протекающей реакции может устанавливаться следующий потенциал(2) в предлагаемой электрохимической гальванической системе (где электродами являются железо и графит, а раствор содержит ионы железа) теоретически могут формироваться электродвижущие силы (ЭДС) величиной не превышающей 1,21 В. По прототипу величина ЭДС не превышает 1,05 В. Основным недостатком прототипа является низкая величина электродвижущей силы не превышающая 1,05 В. Задачей предлагаемого изобретения является повышение электродвижущей силы химического источника тока. Техническим результатом является повышение ЭДС химического источника тока. Это достигается тем, что в качестве отрицательного электрода используют алюминиевый электрод, погруженный в раствор хлорида натрия, содержащий ионы железа, а в качестве анода -графит. Сущность предлагаемого изобретения заключается в следующем химический источник тока состоит из алюминиевого и графитового электрода. На графитовом электроде как и в случае прототипа системы 23 устанавливается окислительно-восстановительный потенциал величиной 0,77 В. При погружении алюминиевого электрода в хлоридсодержащий водный раствор, он как металл с отрицательным потенциалом начинает частично растворяться, и в растворе появляются его ионы, а на электроде устанавливается потенциал системы АА 3-3 е, стандартный потенциал которой равен 1,66 В. Таким образом в пространстве между алюминиевым и графитовым электродами,погруженными в раствор хлорида натрия,содержащий ионов двух и трехвалентного железа теоретически может формироваться ЭДС величиной равной 2,43 В 02/3-(/3)0,771,662,43 В Нижеуказанный пример иллюстрирует сущность заявляемого изобретения. Пример. Стеклянная емкость объемом 50 мл заполняется раствором, содержащим 100 г/л 10 г/л - 36 10 г/л - 46, затем помещают туда алюминиевые и графитовые электроды. Межэлектродные пространства не разделяют. При комнатной температуре электродвижущая сила источника тока алюминияграфита в отсутствии внешней нагрузки составляет 1901 мВ. В приведенной ниже таблице приводятся величины изменения электродвижущей силы и силы тока короткого замыкания (ТКЗ) в зависимости от времени Таблица Изменение величины электродвижущей силы (ЭДС) и тока короткого замыкания (ТКЗ) в зависимости от времени Как видно из таблицы, в течение 120 минут величина ЭДС с 1901 мВ падает до 1802 мВ, а величина тока короткого замыкания с 4,66 мА увеличивается до 5,20 мА. Таким образом,в предлагаемом нами химическом источнике тока (гальваническом элементе) - алюминий-графит величина ЭДС превышает 1900 мВ, т.е, более чем 1300 мВ выше,чем в прототипе. ФОРМУЛА ИЗОБРЕТЕНИЯ Химический источник тока, состоящий из графитового электрода и водного раствора,содержащего ионов двух и трехвалентного железа отличающийся тем, что в качестве отрицательного электрода используют алюминий, а электролита раствор хлорида натрия.
