Состав закладочной смеси

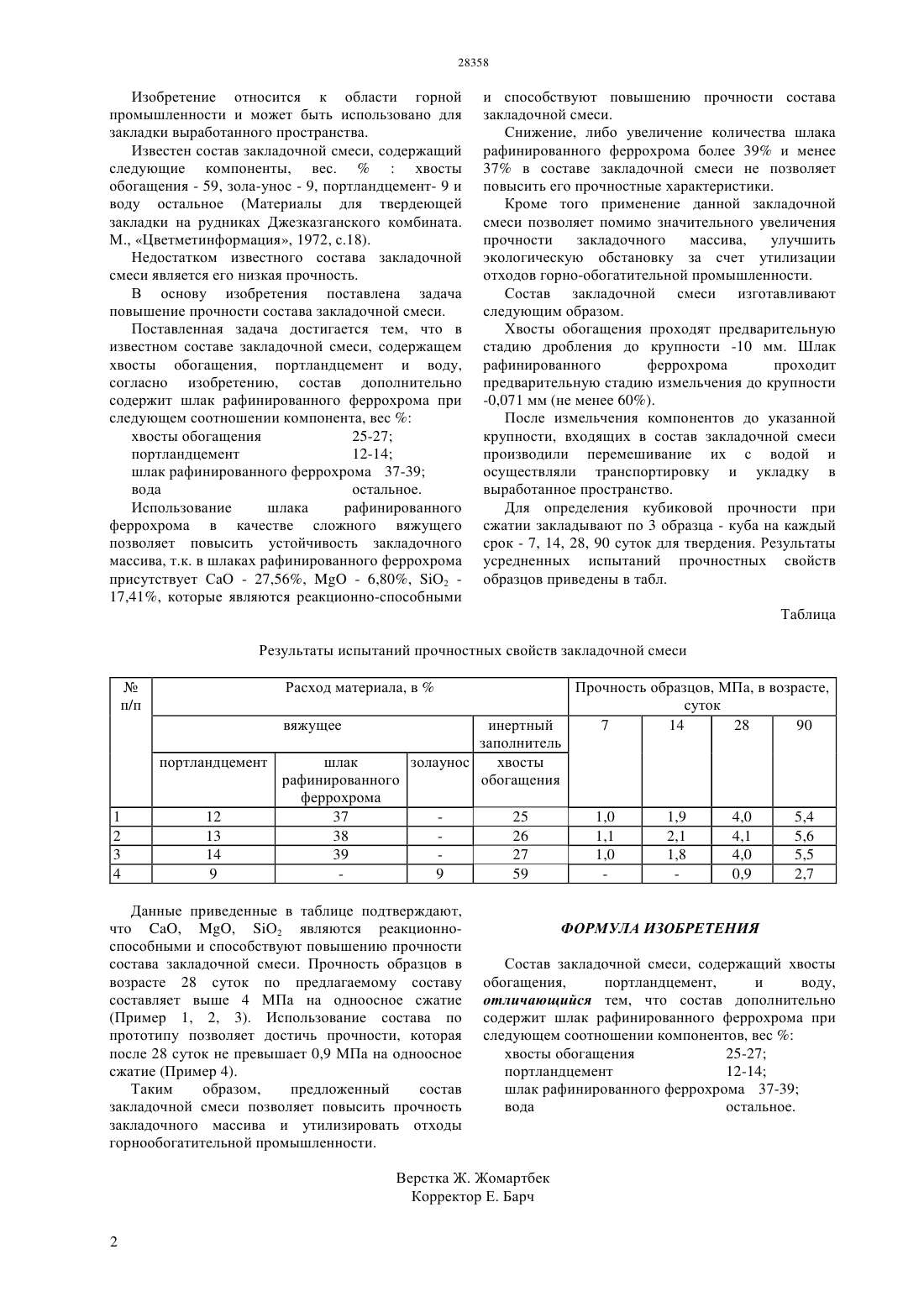

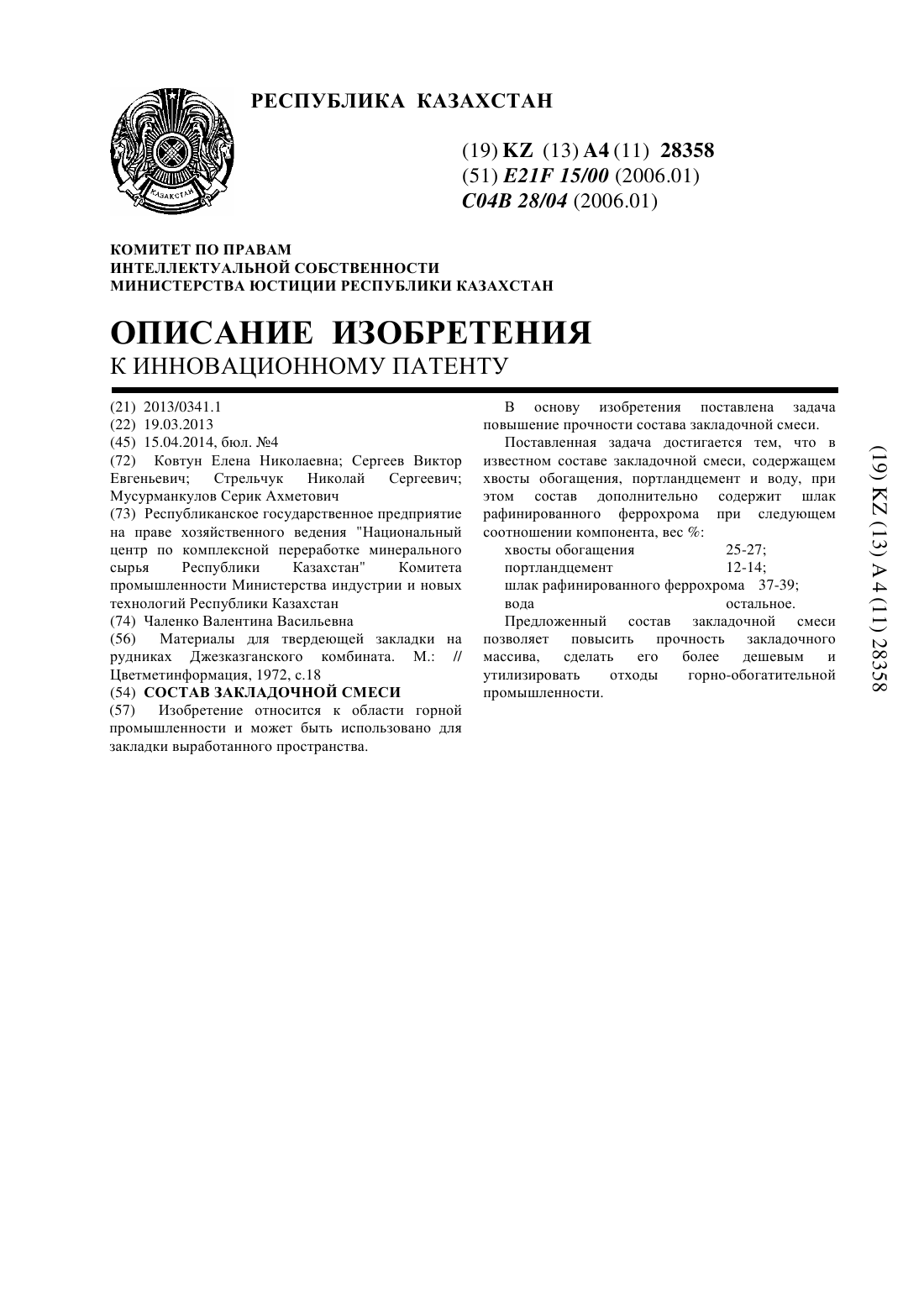

(51) 21 15/00 (2006.01) 04 28/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ В основу изобретения поставлена задача повышение прочности состава закладочной смеси. Поставленная задача достигается тем, что в известном составе закладочной смеси, содержащем хвосты обогащения, портландцемент и воду, при этом состав дополнительно содержит шлак рафинированного феррохрома при следующем соотношении компонента, весхвосты обогащения 25-27 портландцемент 12-14 шлак рафинированного феррохрома 37-39 вода остальное. Предложенный состав закладочной смеси позволяет повысить прочность закладочного массива,сделать его более дешевым и утилизировать отходы горно-обогатительной промышленности.(72) Ковтун Елена Николаевна Сергеев Виктор Евгеньевич Стрельчук Николай Сергеевич Мусурманкулов Серик Ахметович(73) Республиканское государственное предприятие на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Комитета промышленности Министерства индустрии и новых технологий Республики Казахстан(56) Материалы для твердеющей закладки на рудниках Джезказганского комбината. М. // Цветметинформация, 1972, с.18(57) Изобретение относится к области горной промышленности и может быть использовано для закладки выработанного пространства. Изобретение относится к области горной промышленности и может быть использовано для закладки выработанного пространства. Известен состав закладочной смеси, содержащий следующие компоненты, вес.хвосты обогащения - 59, зола-унос - 9, портландцемент- 9 и воду остальное (Материалы для твердеющей закладки на рудниках Джезказганского комбината. М., Цветметинформация, 1972, с.18). Недостатком известного состава закладочной смеси является его низкая прочность. В основу изобретения поставлена задача повышение прочности состава закладочной смеси. Поставленная задача достигается тем, что в известном составе закладочной смеси, содержащем хвосты обогащения, портландцемент и воду,согласно изобретению, состав дополнительно содержит шлак рафинированного феррохрома при следующем соотношении компонента, весхвосты обогащения 25-27 портландцемент 12-14 шлак рафинированного феррохрома 37-39 вода остальное. Использование шлака рафинированного феррохрома в качестве сложного вяжущего позволяет повысить устойчивость закладочного массива, т.к. в шлаках рафинированного феррохрома присутствует СаО - 27,56,- 6,80, О 2 17,41, которые являются реакционно-способными и способствуют повышению прочности состава закладочной смеси. Снижение, либо увеличение количества шлака рафинированного феррохрома более 39 и менее 37 в составе закладочной смеси не позволяет повысить его прочностные характеристики. Кроме того применение данной закладочной смеси позволяет помимо значительного увеличения прочности закладочного массива,улучшить экологическую обстановку за счет утилизации отходов горно-обогатительной промышленности. Состав закладочной смеси изготавливают следующим образом. Хвосты обогащения проходят предварительную стадию дробления до крупности -10 мм. Шлак рафинированного феррохрома проходит предварительную стадию измельчения до крупности-0,071 мм (не менее 60). После измельчения компонентов до указанной крупности, входящих в состав закладочной смеси производили перемешивание их с водой и осуществляли транспортировку и укладку в выработанное пространство. Для определения кубиковой прочности при сжатии закладывают по 3 образца - куба на каждый срок - 7, 14, 28, 90 суток для твердения. Результаты усредненных испытаний прочностных свойств образцов приведены в табл. Таблица Результаты испытаний прочностных свойств закладочной смеси инертный заполнитель шлак золаунос хвосты портландцемент рафинированного обогащения феррохрома 12 37 25 13 38 26 14 39 27 9 9 59 Данные приведенные в таблице подтверждают,что , , О 2 являются реакционноспособными и способствуют повышению прочности состава закладочной смеси. Прочность образцов в возрасте 28 суток по предлагаемому составу составляет выше 4 МПа на одноосное сжатие(Пример 1, 2, 3). Использование состава по прототипу позволяет достичь прочности, которая после 28 суток не превышает 0,9 МПа на одноосное сжатие (Пример 4). Таким образом,предложенный состав закладочной смеси позволяет повысить прочность закладочного массива и утилизировать отходы горнообогатительной промышленности. ФОРМУЛА ИЗОБРЕТЕНИЯ Состав закладочной смеси, содержащий хвосты обогащения,портландцемент,и воду,отличающийся тем, что состав дополнительно содержит шлак рафинированного феррохрома при следующем соотношении компонентов, весхвосты обогащения 25-27 портландцемент 12-14 шлак рафинированного феррохрома 37-39 вода остальное.
