Вихревой гаситель энергии водного потока

Скачать PDF файл.

Формула / Реферат

Данное изобретение относится к гидротехнике, состоит из колодца, разде­лительной направляющей перегородки в виде ребра, двух береговых циклога­сительных чаш, порога расположенного в конце колодца.

Текст

Смотреть все

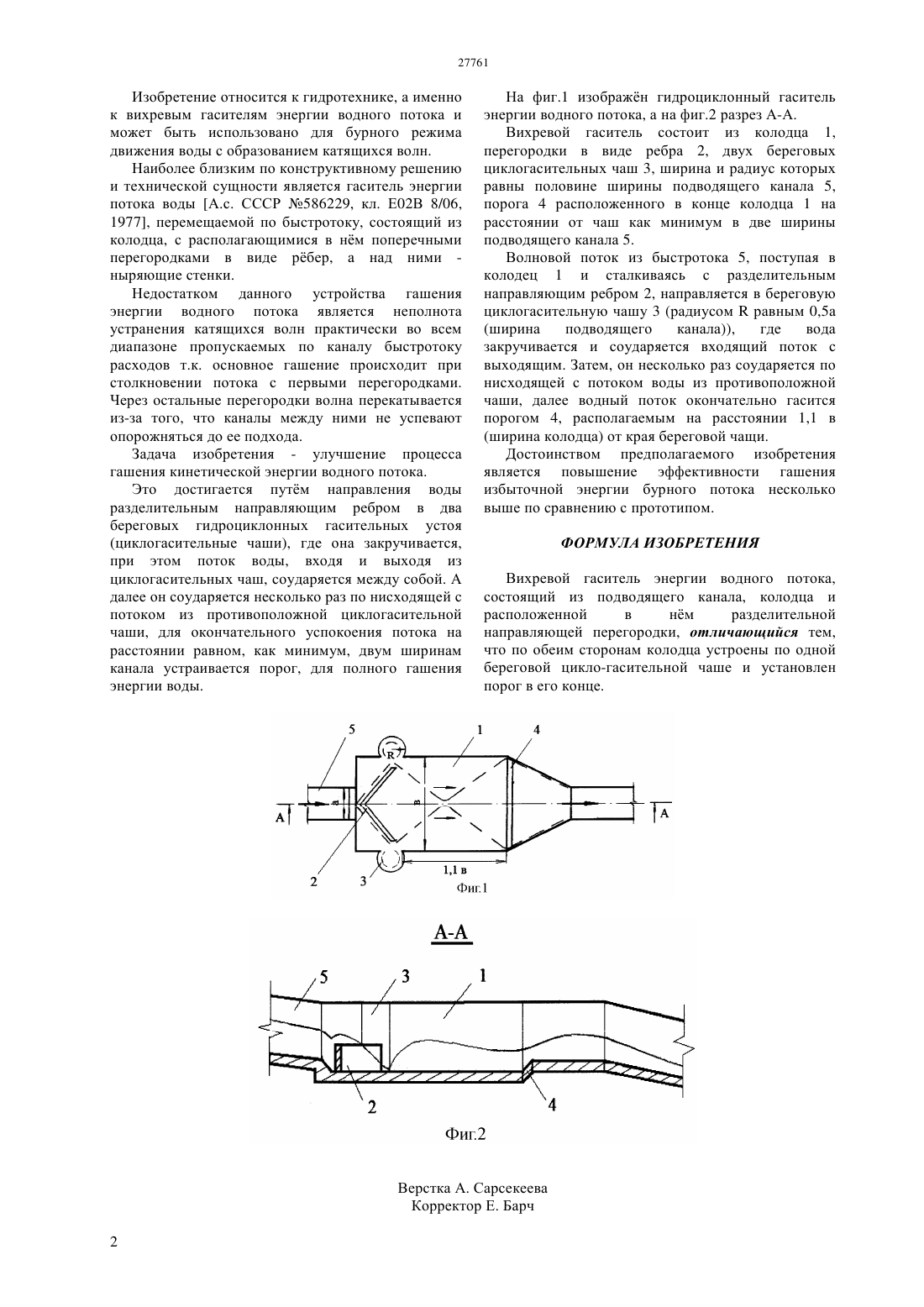

(51) 02 8/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ВИХРЕВОЙ ГАСИТЕЛЬ ЭНЕРГИИ ВОДНОГО ПОТОКА(57) Данное изобретение относится к гидротехнике,состоит из колодца, разделительной направляющей перегородки в виде ребра, двух береговых циклогасительных чаш, порога расположенного в конце колодца.(72) Абдураманов Нурлан Абдуманапович Ибраев Турсун Турмуханович Баджанов Батырбек Мустафаевич Изобретение относится к гидротехнике, а именно к вихревым гасителям энергии водного потока и может быть использовано для бурного режима движения воды с образованием катящихся волн. Наиболее близким по конструктивному решению и технической сущности является гаситель энергии потока воды А.с. СССР 586229, кл. Е 02 В 8/06,1977, перемещаемой по быстротоку, состоящий из колодца, с располагающимися в нм поперечными перегородками в виде рбер, а над ними ныряющие стенки. Недостатком данного устройства гашения энергии водного потока является неполнота устранения катящихся волн практически во всем диапазоне пропускаемых по каналу быстротоку расходов т.к. основное гашение происходит при столкновении потока с первыми перегородками. Через остальные перегородки волна перекатывается из-за того, что каналы между ними не успевают опорожняться до ее подхода. Задача изобретения - улучшение процесса гашения кинетической энергии водного потока. Это достигается путм направления воды разделительным направляющим ребром в два береговых гидроциклонных гасительных устоя(циклогасительные чаши), где она закручивается,при этом поток воды, входя и выходя из циклогасительных чаш, соударяется между собой. А далее он соударяется несколько раз по нисходящей с потоком из противоположной циклогасительной чаши, для окончательного успокоения потока на расстоянии равном, как минимум, двум ширинам канала устраивается порог, для полного гашения энергии воды. На фиг.1 изображн гидроциклонный гаситель энергии водного потока, а на фиг.2 разрез А-А. Вихревой гаситель состоит из колодца 1,перегородки в виде ребра 2, двух береговых циклогасительных чаш 3, ширина и радиус которых равны половине ширины подводящего канала 5,порога 4 расположенного в конце колодца 1 на расстоянии от чаш как минимум в две ширины подводящего канала 5. Волновой поток из быстротока 5, поступая в колодец 1 и сталкиваясь с разделительным направляющим ребром 2, направляется в береговую циклогасительную чашу 3 (радиусомравным 0,5 а(ширина подводящего канала,где вода закручивается и соударяется входящий поток с выходящим. Затем, он несколько раз соударяется по нисходящей с потоком воды из противоположной чаши, далее водный поток окончательно гасится порогом 4, располагаемым на расстоянии 1,1 в(ширина колодца) от края береговой чащи. Достоинством предполагаемого изобретения является повышение эффективности гашения избыточной энергии бурного потока несколько выше по сравнению с прототипом. ФОРМУЛА ИЗОБРЕТЕНИЯ Вихревой гаситель энергии водного потока,состоящий из подводящего канала, колодца и расположенной в нм разделительной направляющей перегородки, отличающийся тем,что по обеим сторонам колодца устроены по одной береговой цикло-гасительной чаше и установлен порог в его конце.

МПК / Метки

МПК: E02B 8/06

Метки: водного, потока, вихревой, гаситель, энергии
