Способ получения угольного адсорбента

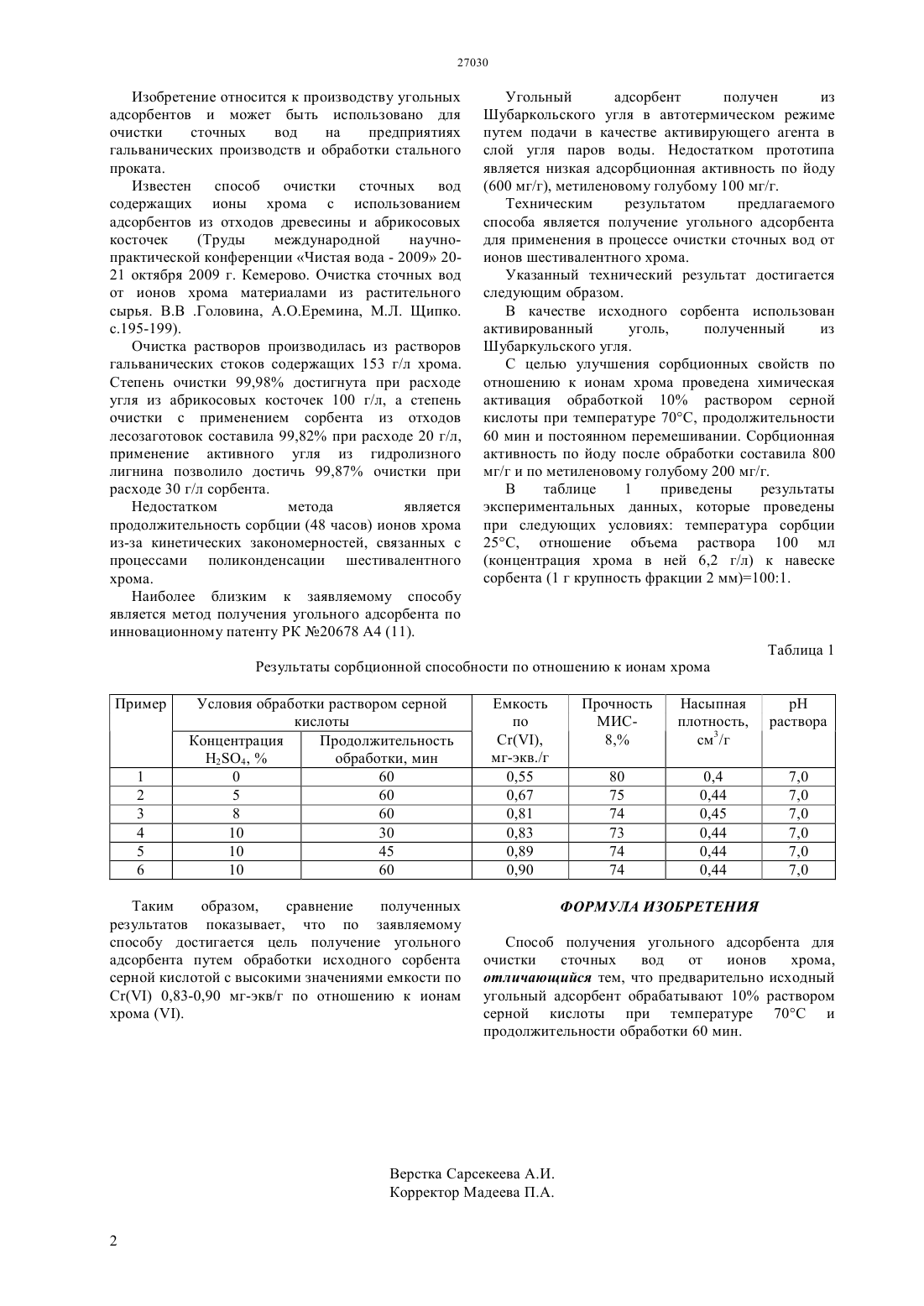

(51) 01 31/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ПОЛУЧЕНИЯ УГОЛЬНОГО АДСОРБЕНТА(57) Изобретение относится к процессу получения угольного адсорбента, пригодного для очистки сточных вод от соединений хрома и может быть использовано на предприятиях гальванических производств и обработки стального проката. Способ решает задачу очистки сточных вод от ионов шестивалентного хрома с использованием угольного адсорбента,полученного из длиннопламенных углей и обработанного 10 раствором серной кислоты при температуре 70 С и продолжительности 60 мин. Результатом обработки является увеличение емкости сорбента по отношению к ионам.(72) Исабаев Сагынтай Макатович Кузгибекова Ханат Богоявленская Ольга Анатольевна Ким Василий Анатольевич Жинова Елена Валентиновна(73) Дочернее государственное предприятие на праве хозяйственного ведения Химикометаллургический институт им. Ж. Абишева Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(56) Инновационный патент РК 20678, кл. 01 31/16, 2009 Изобретение относится к производству угольных адсорбентов и может быть использовано для очистки сточных вод на предприятиях гальванических производств и обработки стального проката. Известен способ очистки сточных вод содержащих ионы хрома с использованием адсорбентов из отходов древесины и абрикосовых косточек(Труды международной научнопрактической конференции Чистая вода - 2009 2021 октября 2009 г. Кемерово. Очистка сточных вод от ионов хрома материалами из растительного сырья. В.В .Головина, А.О.Еремина, М.Л. Щипко. с.195-199). Очистка растворов производилась из растворов гальванических стоков содержащих 153 г/л хрома. Степень очистки 99,98 достигнута при расходе угля из абрикосовых косточек 100 г/л, а степень очистки с применением сорбента из отходов лесозаготовок составила 99,82 при расходе 20 г/л,применение активного угля из гидролизного лигнина позволило достичь 99,87 очистки при расходе 30 г/л сорбента. Недостатком метода является продолжительность сорбции (48 часов) ионов хрома из-за кинетических закономерностей, связанных с процессами поликонденсации шестивалентного хрома. Наиболее близким к заявляемому способу является метод получения угольного адсорбента по инновационному патенту РК 20678 А 4 (11). Угольный адсорбент получен из Шубаркольского угля в автотермическом режиме путем подачи в качестве активирующего агента в слой угля паров воды. Недостатком прототипа является низкая адсорбционная активность по йоду(600 мг/г), метиленовому голубому 100 мг/г. Техническим результатом предлагаемого способа является получение угольного адсорбента для применения в процессе очистки сточных вод от ионов шестивалентного хрома. Указанный технический результат достигается следующим образом. В качестве исходного сорбента использован активированный уголь,полученный из Шубаркульского угля. С целью улучшения сорбционных свойств по отношению к ионам хрома проведена химическая активация обработкой 10 раствором серной кислоты при температуре 70 С, продолжительности 60 мин и постоянном перемешивании. Сорбционная активность по йоду после обработки составила 800 мг/г и по метиленовому голубому 200 мг/г. В таблице 1 приведены результаты экспериментальных данных, которые проведены при следующих условиях температура сорбции 25 С, отношение объема раствора 100 мл Таблица 1 Результаты сорбционной способности по отношению к ионам хрома Пример Условия обработки раствором серной кислоты Концентрация Продолжительность 24,обработки, мин 0 60 5 60 8 60 10 30 10 45 10 60 Таким образом,сравнение полученных результатов показывает, что по заявляемому способу достигается цель получение угольного адсорбента путем обработки исходного сорбента серной кислотой с высокими значениями емкости по ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения угольного адсорбента для очистки сточных вод от ионов хрома,отличающийся тем, что предварительно исходный угольный адсорбент обрабатывают 10 раствором серной кислоты при температуре 70 С и продолжительности обработки 60 мин.
