Битумная композиция

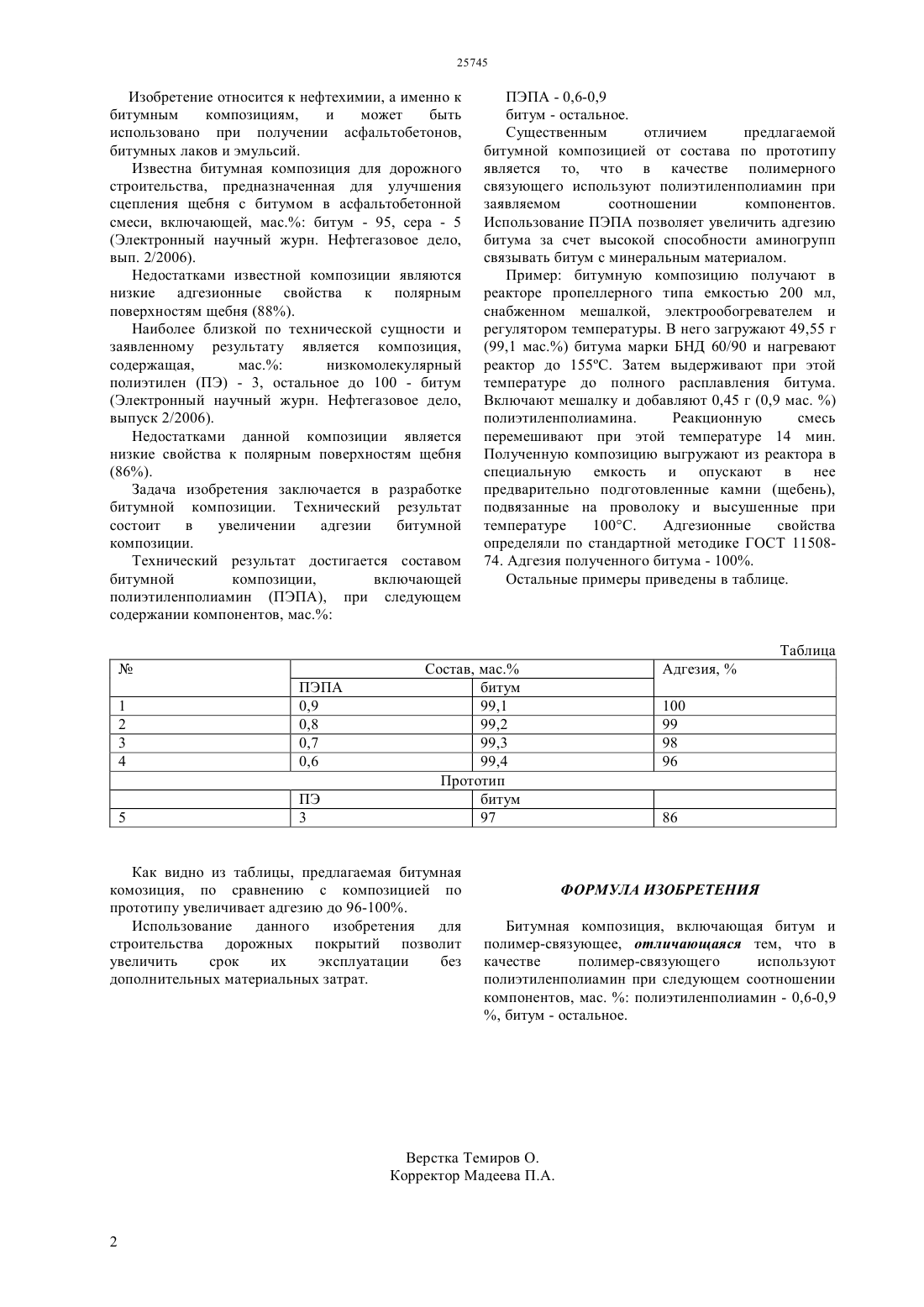

(51) 08 95/00 (2011.01) 08 23/20 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к нефтехимии, а именно к битумным композициям, и может быть использовано при получении асфальтобетонов,битумных лаков и эмульсий. В результате использования битумной композиции, включающей 0,6-0,9 мас. полиэтиленполиамина, адгезия повышается до 96-100.(72) Ергожин Едил Ергожаевич Чалов Тулеген Каменович Бектенов Несипхан Абжапарович Даулеткулова Нургуль Тасболатовна Хакимболатова Камила Хакимболатовна(73) Акционерное общество Институт химических наук им. А.Б. Бектурова Изобретение относится к нефтехимии, а именно к битумным композициям,и может быть использовано при получении асфальтобетонов,битумных лаков и эмульсий. Известна битумная композиция для дорожного строительства, предназначенная для улучшения сцепления щебня с битумом в асфальтобетонной смеси, включающей, мас. битум - 95, сера - 5(Электронный научный журн. Нефтегазовое дело,вып. 2/2006). Недостатками известной композиции являются низкие адгезионные свойства к полярным поверхностям щебня (88). Наиболее близкой по технической сущности и заявленному результату является композиция,содержащая,мас. низкомолекулярный полиэтилен (ПЭ) - 3, остальное до 100 - битум(Электронный научный журн. Нефтегазовое дело,выпуск 2/2006). Недостатками данной композиции является низкие свойства к полярным поверхностям щебня(86). Задача изобретения заключается в разработке битумной композиции. Технический результат состоит в увеличении адгезии битумной композиции. Технический результат достигается составом битумной композиции,включающей полиэтиленполиамин (ПЭПА), при следующем содержании компонентов, мас. ПЭПА - 0,6-0,9 битум - остальное. Существенным отличием предлагаемой битумной композицией от состава по прототипу является то, что в качестве полимерного связующего используют полиэтиленполиамин при заявляемом соотношении компонентов. Использование ПЭПА позволяет увеличить адгезию битума за счет высокой способности аминогрупп связывать битум с минеральным материалом. Пример битумную композицию получают в реакторе пропеллерного типа емкостью 200 мл,снабженном мешалкой, электрообогревателем и регулятором температуры. В него загружают 49,55 г(99,1 мас.) битума марки БНД 60/90 и нагревают реактор до 155. Затем выдерживают при этой температуре до полного расплавления битума. Включают мешалку и добавляют 0,45 г (0,9 мас. ) полиэтиленполиамина. Реакционную смесь перемешивают при этой температуре 14 мин. Полученную композицию выгружают из реактора в специальную емкость и опускают в нее предварительно подготовленные камни (щебень),подвязанные на проволоку и высушенные при температуре 100 С. Адгезионные свойства определяли по стандартной методике ГОСТ 1150874. Адгезия полученного битума - 100. Остальные примеры приведены в таблице. Как видно из таблицы, предлагаемая битумная комозиция, по сравнению с композицией по прототипу увеличивает адгезию до 96-100. Использование данного изобретения для строительства дорожных покрытий позволит увеличить срок их эксплуатации без дополнительных материальных затрат. ФОРМУЛА ИЗОБРЕТЕНИЯ Битумная композиция, включающая битум и полимер-связующее, отличающаяся тем, что в качестве полимер-связующего используют полиэтиленполиамин при следующем соотношении компонентов, мас.полиэтиленполиамин - 0,6-0,9
