Фильтр для очистки металлов и сплавов

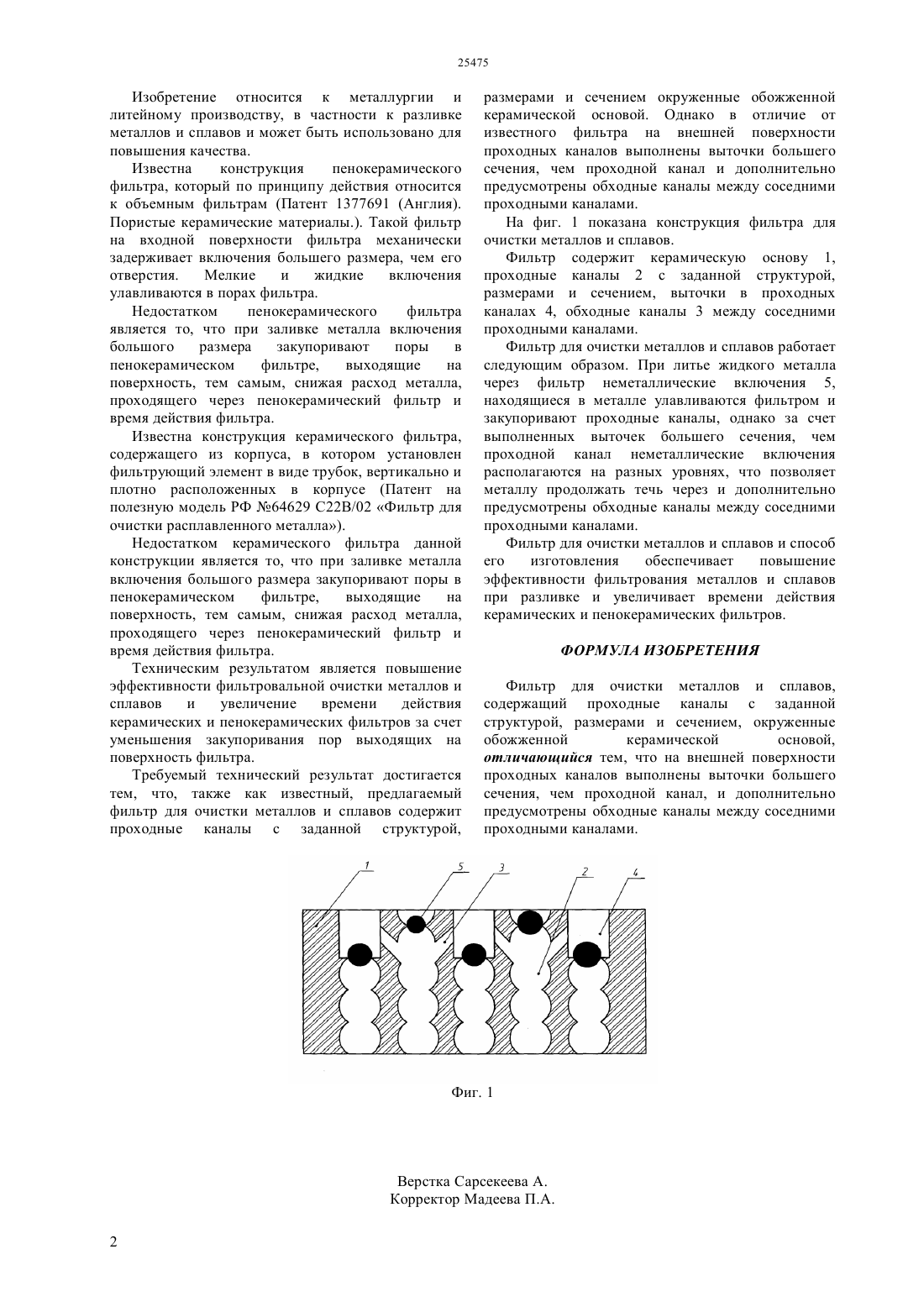

(51) 22 9/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сплавов и увеличение времени действия керамических и пенокерамических фильтров за счет уменьшения закупоривания пор выходящих на поверхность фильтра. Требуемый технический результат достигается тем, что, также как известный, предлагаемый фильтр для очистки металлов и сплавов содержит проходные каналы с заданной структурой,размерами и сечением окруженные обожженной керамической основой. Однако в отличие от известного фильтра на внешней поверхности проходных каналов выполнены выточки большего сечения, чем проходной канал и дополнительно предусмотрены обходные каналы между соседними проходными каналами.(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С.Торайгырова Министерства образования и науки Республики Казахстан(54) ФИЛЬТР ДЛЯ ОЧИСТКИ МЕТАЛЛОВ И СПЛАВОВ(57) Изобретение относится к металлургии и литейному производству, в частности к разливке металлов и сплавов и может быть использовано для повышения качества заготовок. Техническим результатом является повышение эффективности фильтровальной очистки металлов и Изобретение относится к металлургии и литейному производству, в частности к разливке металлов и сплавов и может быть использовано для повышения качества. Известна конструкция пенокерамического фильтра, который по принципу действия относится к объемным фильтрам (Патент 1377691 (Англия). Пористые керамические материалы.). Такой фильтр на входной поверхности фильтра механически задерживает включения большего размера, чем его отверстия. Мелкие и жидкие включения улавливаются в порах фильтра. Недостатком пенокерамического фильтра является то, что при заливке металла включения большого размера закупоривают поры в пенокерамическом фильтре,выходящие на поверхность, тем самым, снижая расход металла,проходящего через пенокерамический фильтр и время действия фильтра. Известна конструкция керамического фильтра,содержащего из корпуса, в котором установлен фильтрующий элемент в виде трубок, вертикально и плотно расположенных в корпусе (Патент на полезную модель РФ 64629 С 22 В/02 Фильтр для очистки расплавленного металла). Недостатком керамического фильтра данной конструкции является то, что при заливке металла включения большого размера закупоривают поры в пенокерамическом фильтре,выходящие на поверхность, тем самым, снижая расход металла,проходящего через пенокерамический фильтр и время действия фильтра. Техническим результатом является повышение эффективности фильтровальной очистки металлов и сплавов и увеличение времени действия керамических и пенокерамических фильтров за счет уменьшения закупоривания пор выходящих на поверхность фильтра. Требуемый технический результат достигается тем, что, также как известный, предлагаемый фильтр для очистки металлов и сплавов содержит проходные каналы с заданной структурой, размерами и сечением окруженные обожженной керамической основой. Однако в отличие от известного фильтра на внешней поверхности проходных каналов выполнены выточки большего сечения, чем проходной канал и дополнительно предусмотрены обходные каналы между соседними проходными каналами. На фиг. 1 показана конструкция фильтра для очистки металлов и сплавов. Фильтр содержит керамическую основу 1,проходные каналы 2 с заданной структурой,размерами и сечением, выточки в проходных каналах 4, обходные каналы 3 между соседними проходными каналами. Фильтр для очистки металлов и сплавов работает следующим образом. При литье жидкого металла через фильтр неметаллические включения 5,находящиеся в металле улавливаются фильтром и закупоривают проходные каналы, однако за счет выполненных выточек большего сечения, чем проходной канал неметаллические включения располагаются на разных уровнях, что позволяет металлу продолжать течь через и дополнительно предусмотрены обходные каналы между соседними проходными каналами. Фильтр для очистки металлов и сплавов и способ его изготовления обеспечивает повышение эффективности фильтрования металлов и сплавов при разливке и увеличивает времени действия керамических и пенокерамических фильтров. ФОРМУЛА ИЗОБРЕТЕНИЯ Фильтр для очистки металлов и сплавов,содержащий проходные каналы с заданной структурой, размерами и сечением, окруженные обожженной керамической основой,отличающийся тем, что на внешней поверхности проходных каналов выполнены выточки большего сечения, чем проходной канал, и дополнительно предусмотрены обходные каналы между соседними проходными каналами.
