Способ получения битума

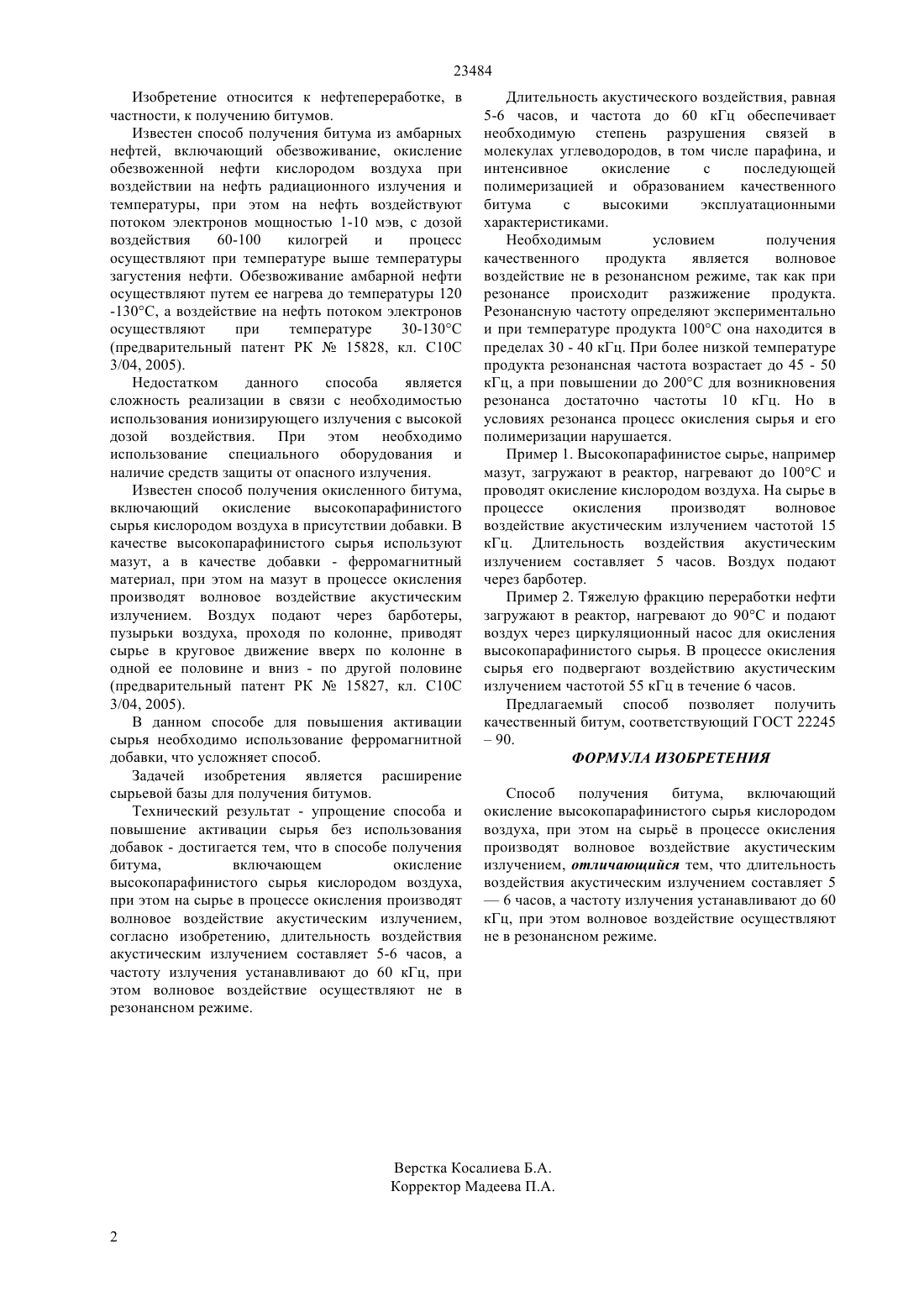

(51) 10 33/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(76) Нусупбекова Дина Акаевна Курманов Нуржан Сарсекенович Адасбаев Еркин Абенович(56) Предварительный патент РК 15827, кл. С 10 С 3/04, 2005(57) Изобретение относится к нефтепереработке, в частности, к получению битумов. Технический результат - упрощение способа и повышение активации сырья без использования добавок - достигается тем, что в способе получения битума,включающем окисление высокопарафинистого сырья кислородом воздуха,при этом на сырье в процессе окисления производят волновое воздействие акустическим излучением,согласно изобретению, длительность воздействия акустическим излучением составляет 5-6 часов, а частоту излучения устанавливают до 60 кГц, при этом волновое воздействие осуществляют не в резонансном режиме. 23484 Изобретение относится к нефтепереработке, в частности, к получению битумов. Известен способ получения битума из амбарных нефтей, включающий обезвоживание, окисление обезвоженной нефти кислородом воздуха при воздействии на нефть радиационного излучения и температуры, при этом на нефть воздействуют потоком электронов мощностью 1-10 мэв, с дозой воздействия 60-100 килогрей и процесс осуществляют при температуре выше температуры загустения нефти. Обезвоживание амбарной нефти осуществляют путем ее нагрева до температуры 120-130 С, а воздействие на нефть потоком электронов осуществляют при температуре 30-130 С(предварительный патент РК 15828, кл. С 10 С 3/04, 2005). Недостатком данного способа является сложность реализации в связи с необходимостью использования ионизирующего излучения с высокой дозой воздействия. При этом необходимо использование специального оборудования и наличие средств защиты от опасного излучения. Известен способ получения окисленного битума,включающий окисление высокопарафинистого сырья кислородом воздуха в присутствии добавки. В качестве высокопарафинистого сырья используют мазут, а в качестве добавки - ферромагнитный материал, при этом на мазут в процессе окисления производят волновое воздействие акустическим излучением. Воздух подают через барботеры,пузырьки воздуха, проходя по колонне, приводят сырье в круговое движение вверх по колонне в одной ее половине и вниз - по другой половине(предварительный патент РК 15827, кл. С 10 С 3/04, 2005). В данном способе для повышения активации сырья необходимо использование ферромагнитной добавки, что усложняет способ. Задачей изобретения является расширение сырьевой базы для получения битумов. Технический результат - упрощение способа и повышение активации сырья без использования добавок - достигается тем, что в способе получения битума,включающем окисление высокопарафинистого сырья кислородом воздуха,при этом на сырье в процессе окисления производят волновое воздействие акустическим излучением,согласно изобретению, длительность воздействия акустическим излучением составляет 5-6 часов, а частоту излучения устанавливают до 60 кГц, при этом волновое воздействие осуществляют не в резонансном режиме. Длительность акустического воздействия, равная 5-6 часов, и частота до 60 кГц обеспечивает необходимую степень разрушения связей в молекулах углеводородов, в том числе парафина, и интенсивное окисление с последующей полимеризацией и образованием качественного битума с высокими эксплуатационными характеристиками. Необходимым условием получения качественного продукта является волновое воздействие не в резонансном режиме, так как при резонансе происходит разжижение продукта. Резонансную частоту определяют экспериментально и при температуре продукта 100 С она находится в пределах 30 - 40 кГц. При более низкой температуре продукта резонансная частота возрастает до 45 - 50 кГц, а при повышении до 200 С для возникновения резонанса достаточно частоты 10 кГц. Но в условиях резонанса процесс окисления сырья и его полимеризации нарушается. Пример 1. Высокопарафинистое сырье, например мазут, загружают в реактор, нагревают до 100 С и проводят окисление кислородом воздуха. На сырье в процессе окисления производят волновое воздействие акустическим излучением частотой 15 кГц. Длительность воздействия акустическим излучением составляет 5 часов. Воздух подают через барботер. Пример 2. Тяжелую фракцию переработки нефти загружают в реактор, нагревают до 90 С и подают воздух через циркуляционный насос для окисления высокопарафинистого сырья. В процессе окисления сырья его подвергают воздействию акустическим излучением частотой 55 кГц в течение 6 часов. Предлагаемый способ позволяет получить качественный битум, соответствующий ГОСТ 2224590. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения битума,включающий окисление высокопарафинистого сырья кислородом воздуха, при этом на сырь в процессе окисления производят волновое воздействие акустическим излучением, отличающийся тем, что длительность воздействия акустическим излучением составляет 56 часов, а частоту излучения устанавливают до 60 кГц, при этом волновое воздействие осуществляют не в резонансном режиме.
