Способ выполнения термоизоляции на трубопроводах

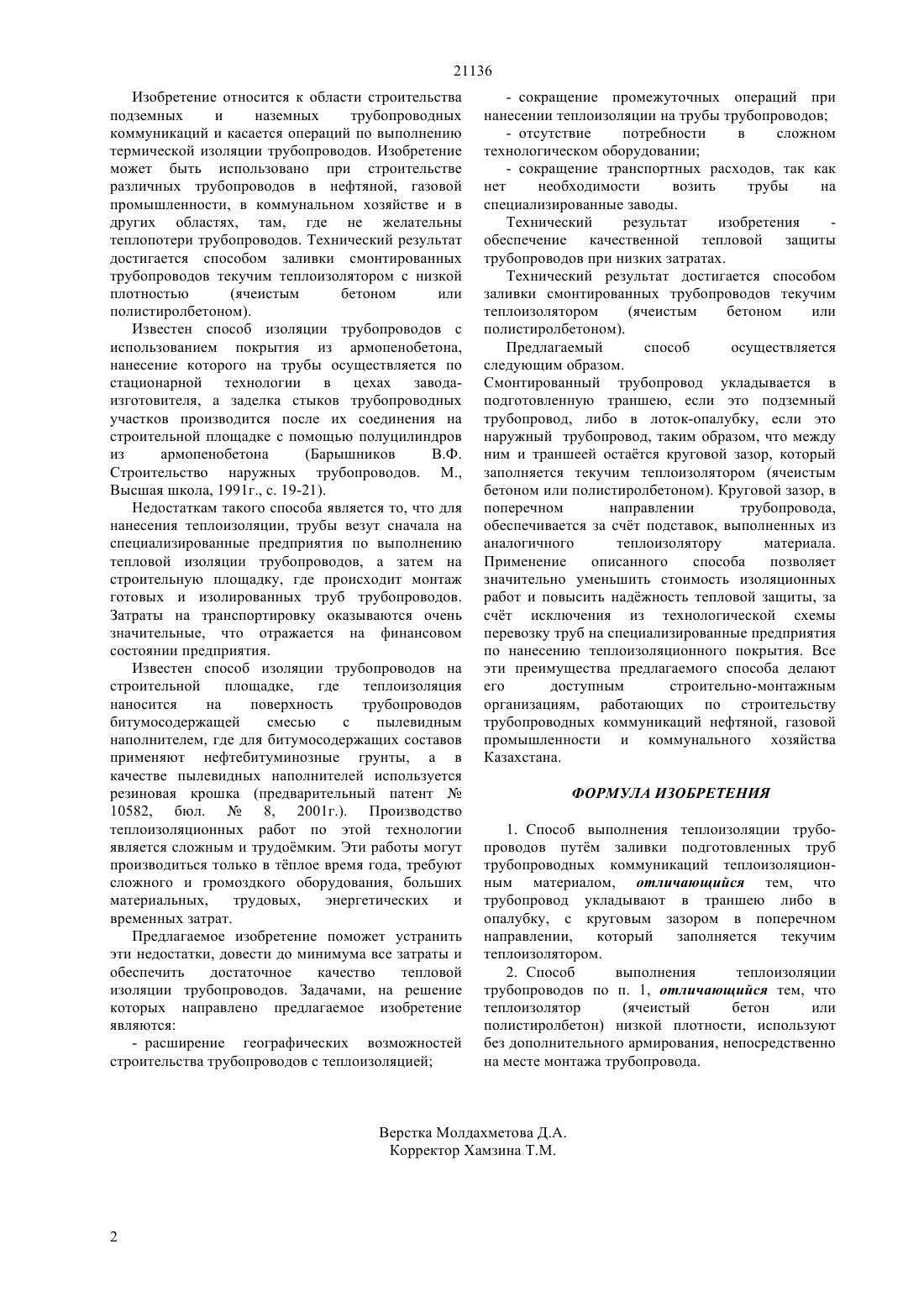

(51) 16 59/00 (2006.01) 16 59/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ теплоизолятором с низкой плотностью (ячеистым бетоном или полистиролбетоном). Смонтированный трубопровод укладывается в подготовленную траншею, если это подземный трубопровод, либо в лоток-опалубку, если это наружный трубопровод,таким образом, что между ним и траншеей остатся круговой зазор, который заполняется текучим теплоизолятором(ячеистым бетоном или полистиролбетоном). Круговой зазор, в поперечном направлении трубопровода, обеспечивается за счт подставок,выполненных из аналогичного теплоизолятору материала. Применение описанного способа позволяет значительно уменьшить стоимость изоляционных работ и повысить наджность тепловой защиты, за счт исключения из технологической схемы перевозку труб на специализированные предприятия по нанесению теплоизоляционного покрытия. Все эти преимущества предлагаемого способа делают его доступным строительно-монтажным организациям, работающих по строительству трубопроводных коммуникаций нефтяной, газовой промышленности и коммунального хозяйства Казахстана.(72) Ляпейков Василий Васильевич Ляпейков Лев Васильевич Поротиков Борис Алексеевич(73) Ляпейков Василий Васильевич , Ляпейков Лев Васильевич , Поротиков Борис Алексеевич(54) СПОСОБ ВЫПОЛНЕНИЯ ТЕРМОИЗОЛЯЦИИ НА ТРУБОПРОВОДАХ(57) Изобретение относится к области строительства подземных и наземных трубопроводных коммуникаций и касается операций по выполнению термической изоляции трубопроводов. Изобретение может быть использовано при строительстве различных трубопроводов в нефтяной,газовой промышленности, в коммунальном хозяйстве и в других областях, там, где не желательны теплопотери трубопроводов. Технический результат достигается способом заливки смонтированных трубопроводов текучим 21136 Изобретение относится к области строительства подземных и наземных трубопроводных коммуникаций и касается операций по выполнению термической изоляции трубопроводов. Изобретение может быть использовано при строительстве различных трубопроводов в нефтяной, газовой промышленности, в коммунальном хозяйстве и в других областях, там, где не желательны теплопотери трубопроводов. Технический результат достигается способом заливки смонтированных трубопроводов текучим теплоизолятором с низкой плотностью(ячеистым бетоном или полистиролбетоном). Известен способ изоляции трубопроводов с использованием покрытия из армопенобетона,нанесение которого на трубы осуществляется по стационарной технологии в цехах заводаизготовителя, а заделка стыков трубопроводных участков производится после их соединения на строительной площадке с помощью полуцилиндров из армопенобетона(Барышников В.Ф. Строительство наружных трубопроводов. М.,Высшая школа, 1991 г., с. 19-21). Недостаткам такого способа является то, что для нанесения теплоизоляции, трубы везут сначала на специализированные предприятия по выполнению тепловой изоляции трубопроводов, а затем на строительную площадку, где происходит монтаж готовых и изолированных труб трубопроводов. Затраты на транспортировку оказываются очень значительные, что отражается на финансовом состоянии предприятия. Известен способ изоляции трубопроводов на строительной площадке,где теплоизоляция наносится на поверхность трубопроводов битумосодержащей смесью с пылевидным наполнителем, где для битумосодержащих составов применяют нефтебитуминозные грунты, а в качестве пылевидных наполнителей используется резиновая крошка (предварительный патент 10582, бюл.8, 2001 г.). Производство теплоизоляционных работ по этой технологии является сложным и трудомким. Эти работы могут производиться только в тплое время года, требуют сложного и громоздкого оборудования, больших материальных,трудовых,энергетических и временных затрат. Предлагаемое изобретение поможет устранить эти недостатки, довести до минимума все затраты и обеспечить достаточное качество тепловой изоляции трубопроводов. Задачами, на решение которых направлено предлагаемое изобретение являются- расширение географических возможностей строительства трубопроводов с теплоизоляцией- сокращение промежуточных операций при нанесении теплоизоляции на трубы трубопроводов- сокращение транспортных расходов, так как нет необходимости возить трубы на специализированные заводы. Технический результат изобретения обеспечение качественной тепловой защиты трубопроводов при низких затратах. Технический результат достигается способом заливки смонтированных трубопроводов текучим теплоизолятором(ячеистым бетоном или полистиролбетоном). Предлагаемый способ осуществляется следующим образом. Смонтированный трубопровод укладывается в подготовленную траншею, если это подземный трубопровод, либо в лоток-опалубку, если это наружный трубопровод, таким образом, что между ним и траншеей остатся круговой зазор, который заполняется текучим теплоизолятором (ячеистым бетоном или полистиролбетоном). Круговой зазор, в поперечном направлении трубопровода,обеспечивается за счт подставок, выполненных из аналогичного теплоизолятору материала. Применение описанного способа позволяет значительно уменьшить стоимость изоляционных работ и повысить наджность тепловой защиты, за счт исключения из технологической схемы перевозку труб на специализированные предприятия по нанесению теплоизоляционного покрытия. Все эти преимущества предлагаемого способа делают его доступным строительно-монтажным организациям, работающих по строительству трубопроводных коммуникаций нефтяной, газовой промышленности и коммунального хозяйства Казахстана. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ выполнения теплоизоляции трубопроводов путм заливки подготовленных труб трубопроводных коммуникаций теплоизоляционным материалом, отличающийся тем, что трубопровод укладывают в траншею либо в опалубку, с круговым зазором в поперечном направлении,который заполняется текучим теплоизолятором. 2. Способ выполнения теплоизоляции трубопроводов по п. 1, отличающийся тем, что теплоизолятор(ячеистый бетон или полистиролбетон) низкой плотности, используют без дополнительного армирования, непосредственно на месте монтажа трубопровода.
