Способ приготовления бетонной смеси

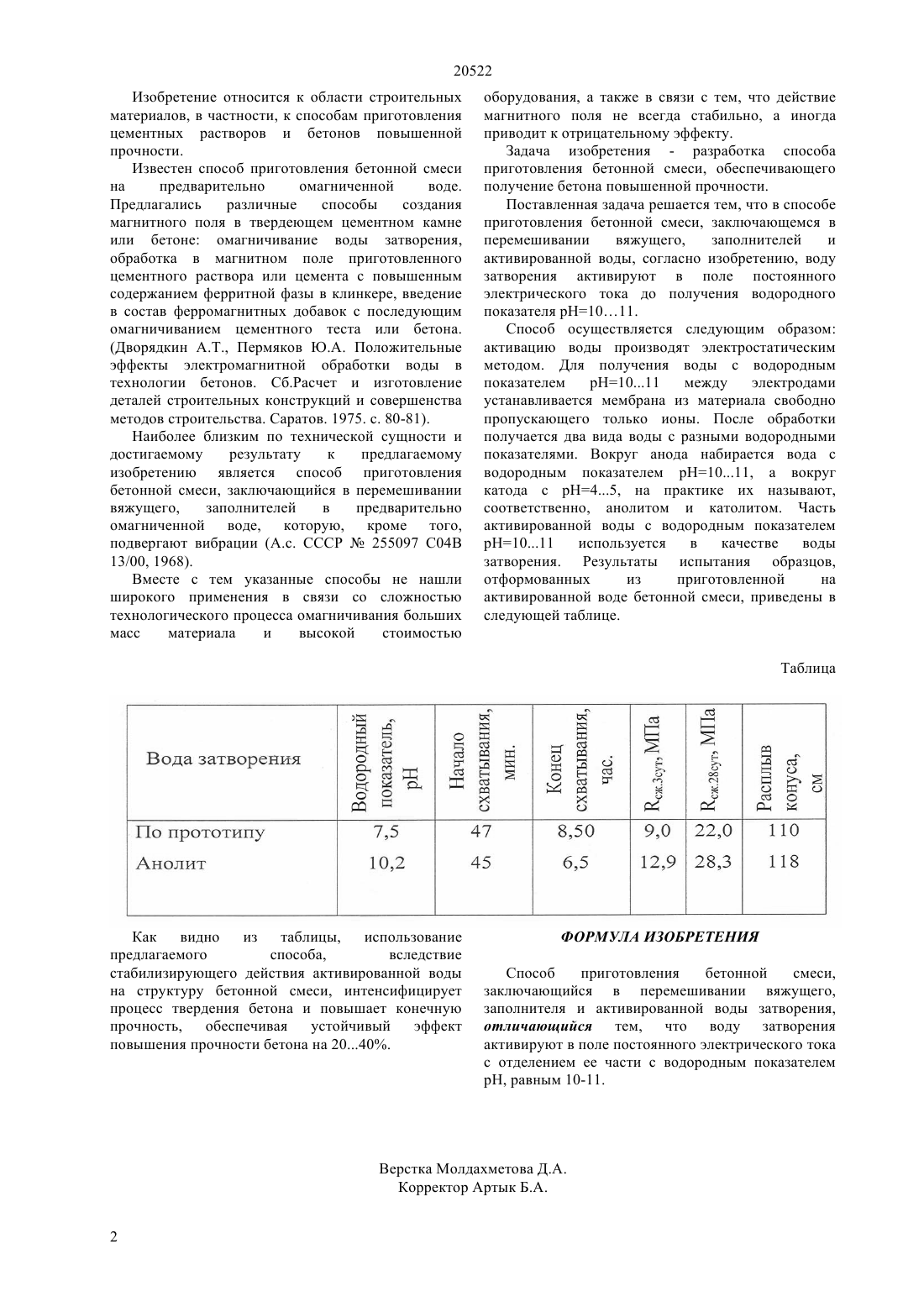

(51) 04 40/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей настоящего изобретения является разработка способа приготовления бетонной смеси,обеспечивающего получение цементных растворов и бетонов повышенной прочности. Поставленная задача решается тем, что в способе приготовления бетонной смеси, заключающемся в перемешивании вяжущего,заполнителей и активированной воды, согласно изобретению, воду затворения активируют в поле постоянного электрического тока до получения водородного показателя рН 1011. Использование предлагаемого способа,вследствие стабилизирующего действия активированной воды на структуру бетонной смеси,интенсифицирует процесс твердения бетона и повышает конечную прочность, обеспечивая устойчивый эффект повышения прочности бетона на 2040.(72) Мамыркулов Марат Идрисович Абдугаппаров Казбек Мырзагельдиевич Мусагалиев Салим Толекаевич Мамонтов Юрий Алексеевич Сарсенбаев Нуралы Бахытжанович Турехулов Алибек Абуов Ракымжан Кошкарович(73) Республиканское государственное казенное предприятие Южно-Казахстанский Государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(54) СПОСОБ ПРИГОТОВЛЕНИЯ БЕТОННОЙ СМЕСИ(57) Изобретение относится к промышленности строительных материалов, в частности к способам приготовления цементных растворов и бетонов повышенной прочности. 20522 Изобретение относится к области строительных материалов, в частности, к способам приготовления цементных растворов и бетонов повышенной прочности. Известен способ приготовления бетонной смеси на предварительно омагниченной воде. Предлагались различные способы создания магнитного поля в твердеющем цементном камне или бетоне омагничивание воды затворения,обработка в магнитном поле приготовленного цементного раствора или цемента с повышенным содержанием ферритной фазы в клинкере, введение в состав ферромагнитных добавок с последующим омагничиванием цементного теста или бетона.(Дворядкин А.Т., Пермяков Ю.А. Положительные эффекты электромагнитной обработки воды в технологии бетонов. Сб.Расчет и изготовление деталей строительных конструкций и совершенства методов строительства. Саратов. 1975. с. 80-81). Наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению является способ приготовления бетонной смеси, заключающийся в перемешивании вяжущего,заполнителей в предварительно омагниченной воде, которую, кроме того,подвергают вибрации (А.с. СССР 255097 С 04 В 13/00, 1968). Вместе с тем указанные способы не нашли широкого применения в связи со сложностью технологического процесса омагничивания больших масс материала и высокой стоимостью оборудования, а также в связи с тем, что действие магнитного поля не всегда стабильно, а иногда приводит к отрицательному эффекту. Задача изобретения - разработка способа приготовления бетонной смеси, обеспечивающего получение бетона повышенной прочности. Поставленная задача решается тем, что в способе приготовления бетонной смеси, заключающемся в перемешивании вяжущего,заполнителей и активированной воды, согласно изобретению, воду затворения активируют в поле постоянного электрического тока до получения водородного показателя рН 1011. Способ осуществляется следующим образом активацию воды производят электростатическим методом. Для получения воды с водородным показателем рН 1011 между электродами устанавливается мембрана из материала свободно пропускающего только ионы. После обработки получается два вида воды с разными водородными показателями. Вокруг анода набирается вода с водородным показателем рН 1011, а вокруг катода с рН 45, на практике их называют,соответственно, анолитом и католитом. Часть активированной воды с водородным показателем рН 1011 используется в качестве воды затворения. Результаты испытания образцов,отформованных из приготовленной на активированной воде бетонной смеси, приведены в следующей таблице. Таблица Как видно из таблицы, использование предлагаемого способа,вследствие стабилизирующего действия активированной воды на структуру бетонной смеси, интенсифицирует процесс твердения бетона и повышает конечную прочность, обеспечивая устойчивый эффект повышения прочности бетона на 2040. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ приготовления бетонной смеси,заключающийся в перемешивании вяжущего,заполнителя и активированной воды затворения,отличающийся тем, что воду затворения активируют в поле постоянного электрического тока с отделением ее части с водородным показателем рН, равным 10-11.
