Способ изготовления облицовочной плиты

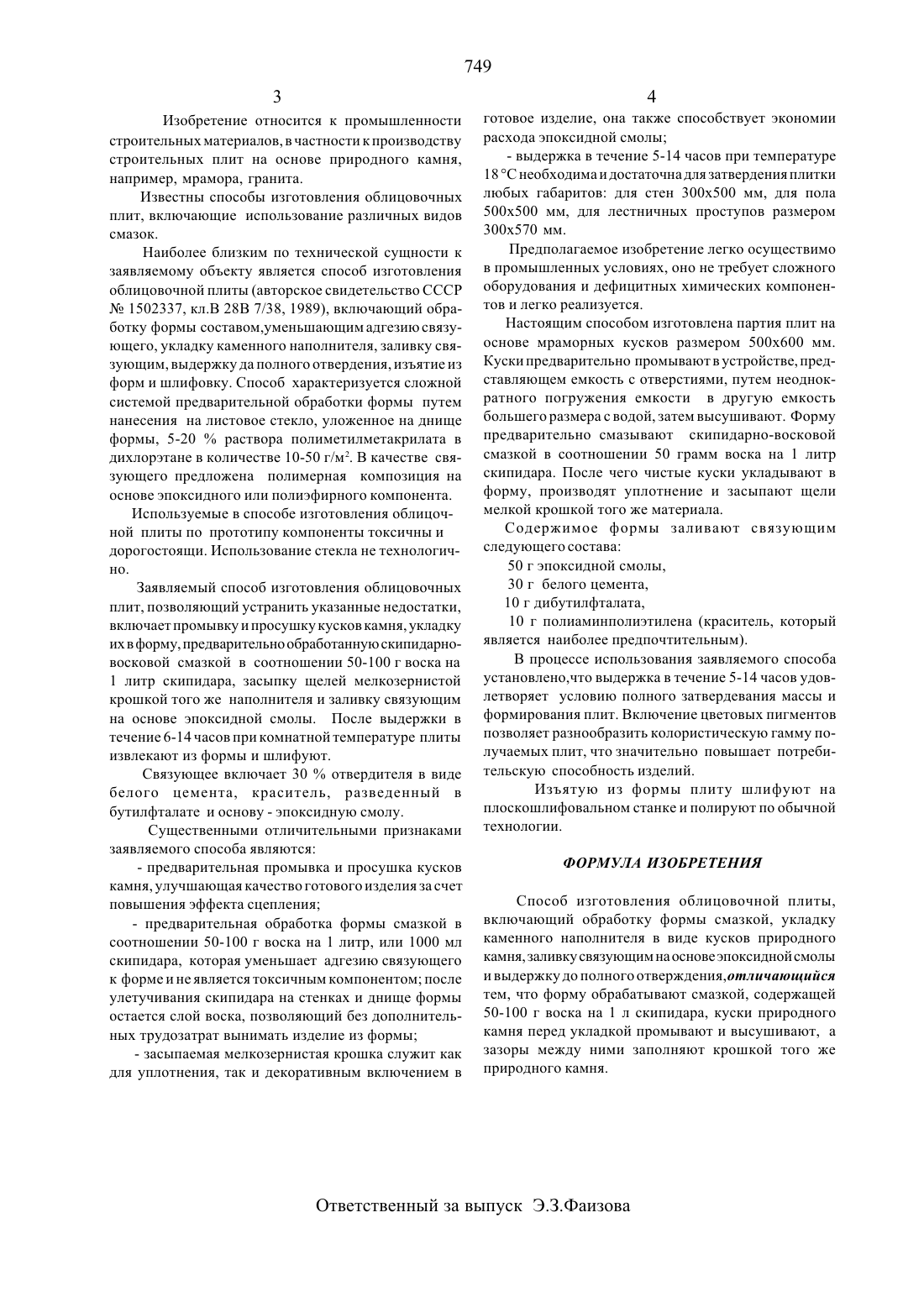

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНОно характеризуется тем, что облицовочные плиты получают путем укладки предварительно промытого и просушенного каменного наполнителя в форму,обработанную составом, уменьшающим адгезию к форме, состоящим из смеси 50-100 г воска на 1 литр скипидара. После чего зазоры засыпают мелкозернистой крошкой того же материала и заливают связующим на основе эпоксидной смолы, затем вь 1 держивают до полного затвердевания, извлекают из формы и шлифуют.(56) Авторское свидетельство СССР 1791502337, кл. В 28 В 7/38, 1989(54) СПОСОБ ИЗГОТОВЛЕНИЯ ОБЛИЦОВОЧНОЙ плитыстроительных материалов, в частности к производству строительных плит на основе природного камня,например, Мрамора, гранита.Известны способы изготовления облицовочных плит, включающие использование различных видов смазок.Наиболее близким по технической сущности к заявляемому объекту является способ изготовления облицовочной плиты (авторское свидетельство СССР Мг 1502337, кл.В 28 В 7/38, 1989), включающий обработку формы составом,уменьшающИм адгезию связующего, укладку каменного наполнителя, заливку связующим, выдержку да полного отвердения, изъятие из форм и шлифовку. Способ характеризуется сложной системой предварительной обработки формы путем нанесения на листовое стекло, уложенное на днище формы, 5-20 раствора полиметилметакрилата в дихлорэтане в количестве 10-50 г/м 2. В качестве связующего предложена полимерная композиция на основе эпоксидного или полиэфирного компонента.Используемые в способе изготовления облицочной плиты по прототипу компоненты токсичны И дорогостоящи. Использование стекла не технологично.Заявляемый способ изготовления облицовочных плит, позволяющий устранить указанные недостатки,включает промывку И просушку кусков камня, укладку их в форму, предварительно обработанную скипидарновосковой смазкой в соотношении 50-100 г воска на 1 литр скипидара, засыпку щелей мелкозернистой крошкой того же наполнителя И заливку связующим на основе эпоксидной смолы. После выдержки в течение 6-14 часов при комнатной температуре плиты извлекают из формы и шлифуют.Существенными отличительными признаками заявляемого способа являются- предварительная промывка и просушка кусков камня, улучшающая качество готового изделия за счет повь 1 шенИя эффекта сцепления- предварительная обработка формы смазкой в соотношении 50-100 г воска на 1 литр, или 1000 мл скипидара, которая уменьшает адгезию связующего к форме И не является токсичным компонентом после улетучивания скипидара на стенках И днище формы остается слой воска, позволяющий без дополнительных трудозатрат вынимать изделие из формы- засыпаемая мелкозернистая крошка служит как для уплотнения, так И декоративным включением вготовое изделие, она также способствует экономии расхода эпоксидной смолы- выдержка в течение 5-14 часов при температуре 18 С необходима И достаточна для затвердения плитки любых габаритов для стен 300 х 500 мм, для пола 500 х 500 мм, для лестничных проступов размером 300 х 570 мм.Предполагаемое изобретение легко осуществимо в промышленных условиях, оно не требует сложного оборудования И дефицитных химических компонентов И легко реализуется.Настоящим способом Изготовлена партия плит на основе мраморных кусков размером 500 х 600 мм. Куски предварительно промывают в устройстве, представляющем емкость с отверстиями, путем неоднократного погружения емкости в другую емкость большего размера с водой, затем высушивают. Форму предварительно смазывают скипидарно-восковой смазкой в соотношении 50 грамм воска на 1 литр скипидара. После чего чИсть 1 е куски укладывают в форму, производят уплотнение И засыпают щели мелкой крошкой того же материала.Содержимое формы заливают связующим следующего состава50 г эпоксидной смолы,30 г белого цемента, 10 г дибутилфталата, 10 г полиаминполиэтилена (краситель, который является наиболее предпочтительным).В процессе Использования заявляемого способа установлено,что выдержка в течение 5- 14 часов удовлетворяет условию полного затвердевания массы И формирования плит. Включение цветовых пигментов позволяет разнообразить колористическую гамму получаемых плит, что значительно повышает потребительскую способность Изделий.Изъятую из формы плиту шлифуют на плоскошлифовальном станке и полируют по обычной технологии.Способ Изготовления облицовочной плиты,включающий обработку формы смазкой, укладку каменного наполнителя в виде кусков природного камня, заливку связующим на основе эпоксидной смолы и выдержку до полного отверждениящтличиющийся тем, что форму обрабатывают смазкой, содержащей 50-100 г воска на 1 л скипидара, куски природного камня перед укладкой промывают и высушивают, а зазоры между ними заполняют крошкой того же природного камня.Ответственный за выпуск Э.З.Фаи 3 ова
