Устройство для дозирования жидких и газообразных сред

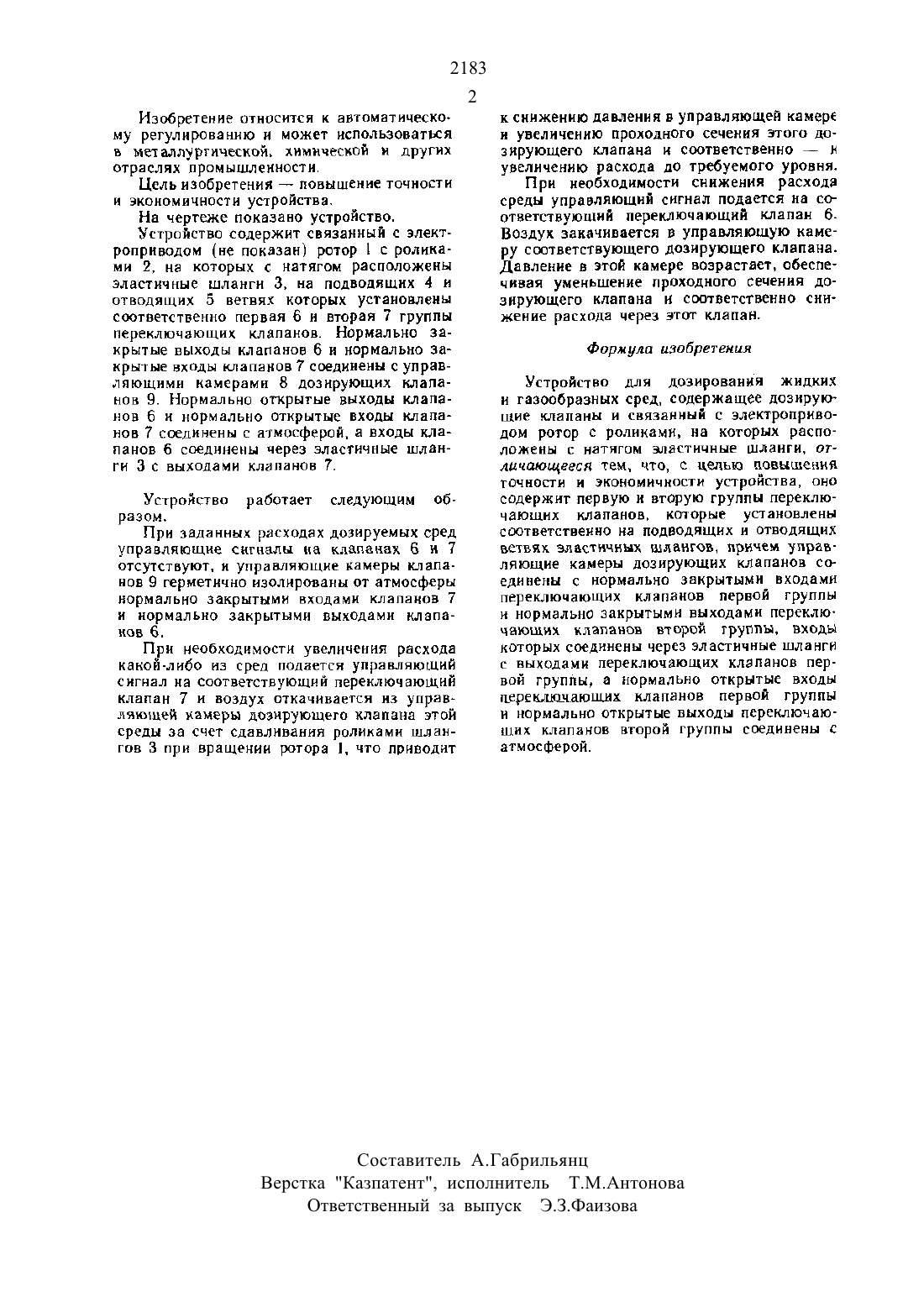

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Государственное паучпо-производстветт НОС ОБЪСДИНСНИС ЦРОМЫШЛСННОЙ ЭКОЛОГИИ Казмсханобр(56) Рейзлин А. С. Устройство подачи ре агентов в процессе флотации на Кеитауской фабрике. Цветные металлы. 1971, Не 11. с. 77-48.Авторское свидетельство СССР Не 1413607, кл. (3 05 13 7/06. 1986.(54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАНИЯ ЖИДКИХ И ГАЗООБРАЗНЫХ СРЕД(57) Изобретение относится к технике авто матического регулирования и может использоваться в металлургическои, химическом и других отраслях промышленности. Цель изобретения повышение точности и экономичности устройства. Устройство содержит связанный с электроприводом ротор 1 с роликами-Щ на которых с натягом расположены эластичные шланги 3, на подводящих 4 и отводящих 5 ветвях которых уста новлеиы соответственно первая 6 и торая 7 группы переключающих клапанов. Нормаль но закрытые выходы клапанов 6 и нормально закрытые входы клапанов 7 соединены с управляющими камерами 8 дозирующих клапанов 9. Нормально открытые выходы клапанов 6 и нормально открытые входы клапанов 7 соединены с атмосферой, а входы клапанов 6 соединены через эластичные идлаиги 3 с выходами клапанов 7. 1 ил.На чертеже показано устройство.Устройство содержит связанный с электроприводом (не показан) ротор 1 с роликами 2, на которых с натягом расположены эластичные шланги З, на подводящих 4 н отводящих 5 ветвях которых установлены соответственно первая 6 и вторая 7 группы переключающих клапанов. Нормально закрытые выходы клапанов 6 и нормально закрытые входы клапанов 7 соединены с управляющими камерами 8 дозирующих клапанов 9. Нормально открытые выходы клапанов б и нормально открытые входы клапанов 7 соединены с атмосферой. а входы клапанов 6 соедннены через эластичные шланги 3 с выходами клапанов 7.При заданных расходах дозируемых сред управляющие сигналы на клапанах Б и 7 отсутствуют. и управляющие камеры клапанов 9 герметично изолированы от атмосферы нормально закрытыми входами клапанов 7 и нормально закрытыми выходами клапанов 6.При необходимости увеличения расхода какой-либо из сред подается управляющий сигнал на соответствующий переключающий клапан 7 и воздух откачивается из управляющей камеры дозирующего клапана этой среды за счет сдавливания роликами шлангов 3 при вращении ротора 1, что приводитк снижению давления в управляющей камере н увеличению проходного сечения этого доЗНРУЮЩВГО клапана и СООТВЕТСТВЕННО К увеличению расхода до требуемого уровня.При необходимости снижения расхода среды УПРНВЛЯЮЩНЙ СИГНЗЛ ПОДЕСТСЯ на СОответствующнй переключающий клапан 6. Воздух закачивается в управляющую камеру СООТВЕТСТВУЮЩЕГО ДОЗНРУЮЩВГО клапана. Давление в этой камере возрастает, обеспечивая уменьшение проходного сечения дозирующего клапана и соответственно снижение расхода через этот клапан.Устройство для дозирования жидких и газообразных сред, содержащее дозирующие нлапаны и связанный с электроприводом ротор с роликами, на которых расположены с натягом эластичные шланги. отличающееся тем. что, с целью повышения точности и экономичности устройства, оно содержит первую и вторую группы переключающих клапанов, которые установлены соответственно на подводящих и отводящих ветвях эластичных шлангов, причем управляющие камеры дозирующих клапанов соединены с нормально закрытыми входами переключающих клапанов первой группы и нормально закрытыми выходами переключающих клапанов второй группы, входы которых соединены через эластичные шланги С ВЫХОДЗМН переключающих КЛЗПЗНОВ первой группы, а нормально открытые входы переклюнаюших клапанов первой группы н нормально открытые выходы переключающих клапанов второй группы соединены с атмосферой.Ответственный за выпуск Э.3.ФаИз 0 ва
