Устройство и соединительный узел для монтажа натяжного потолка

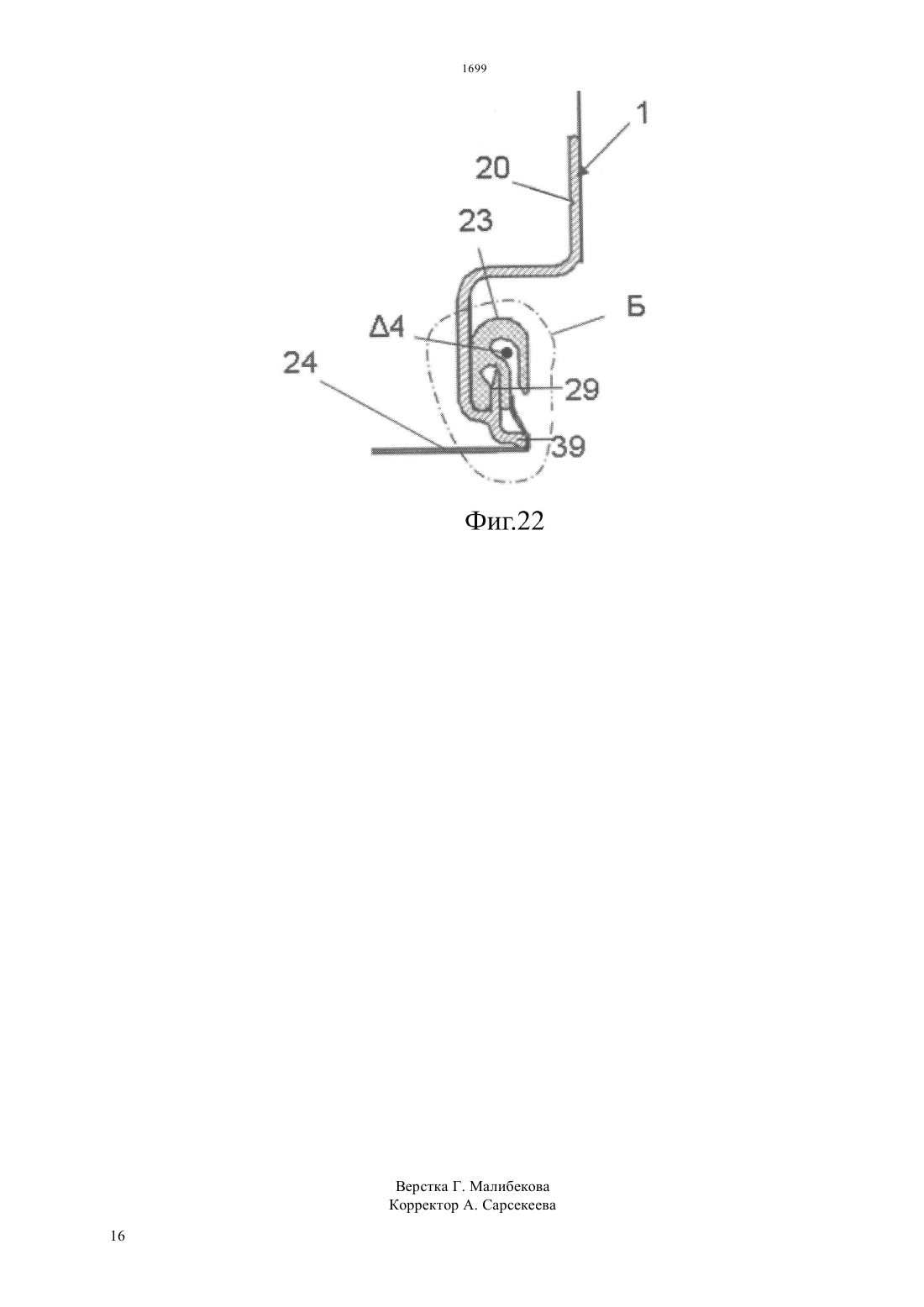

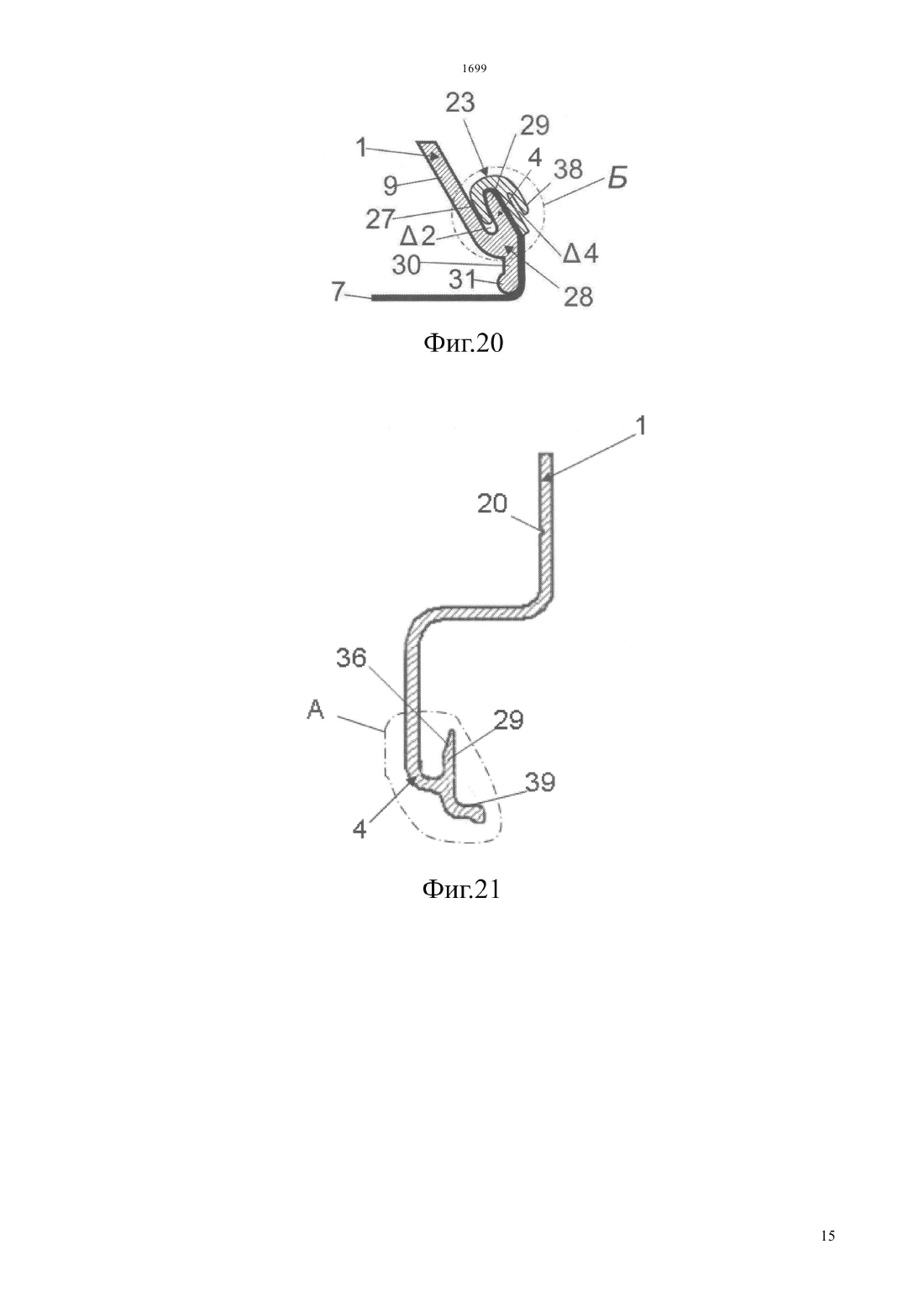

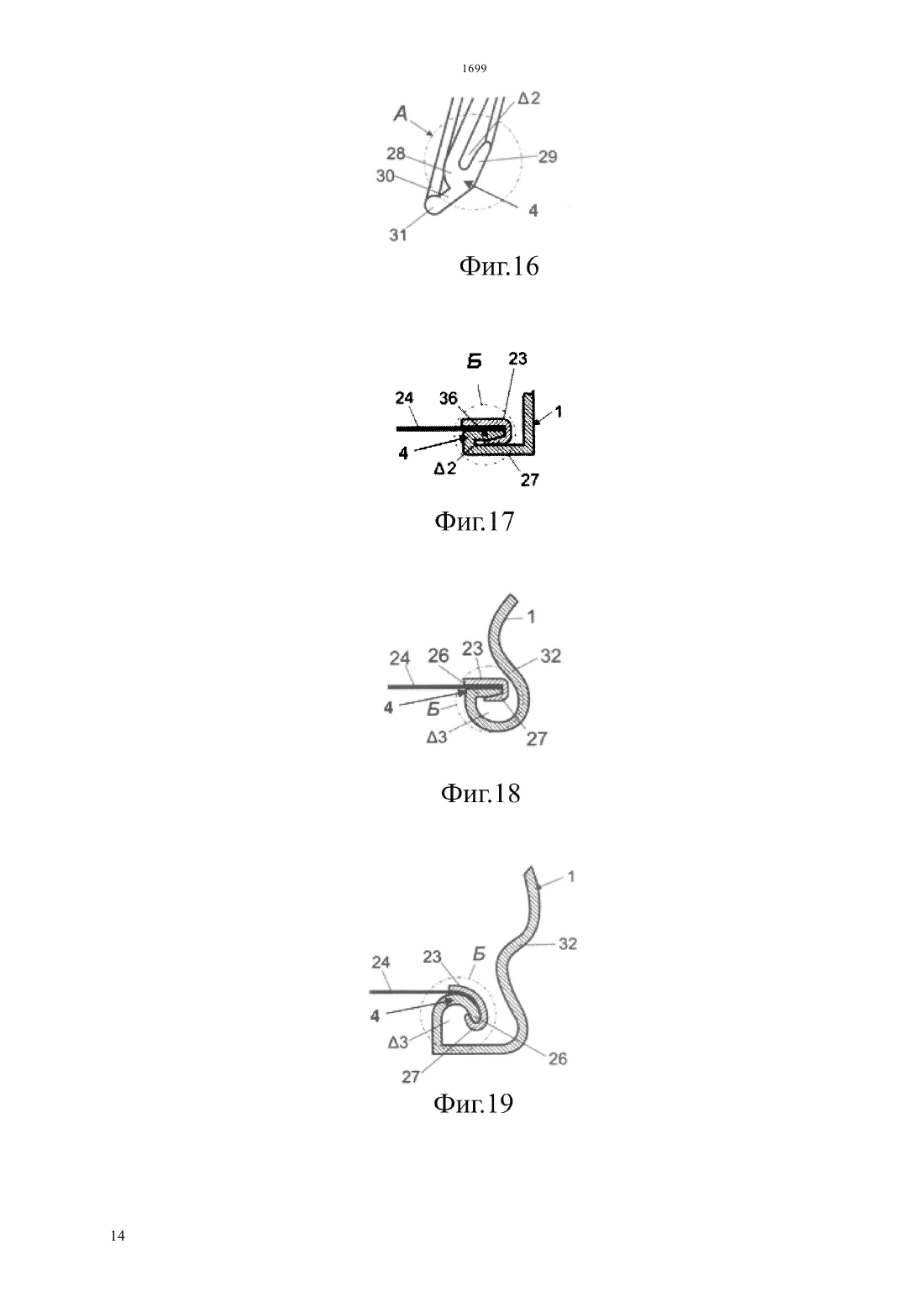

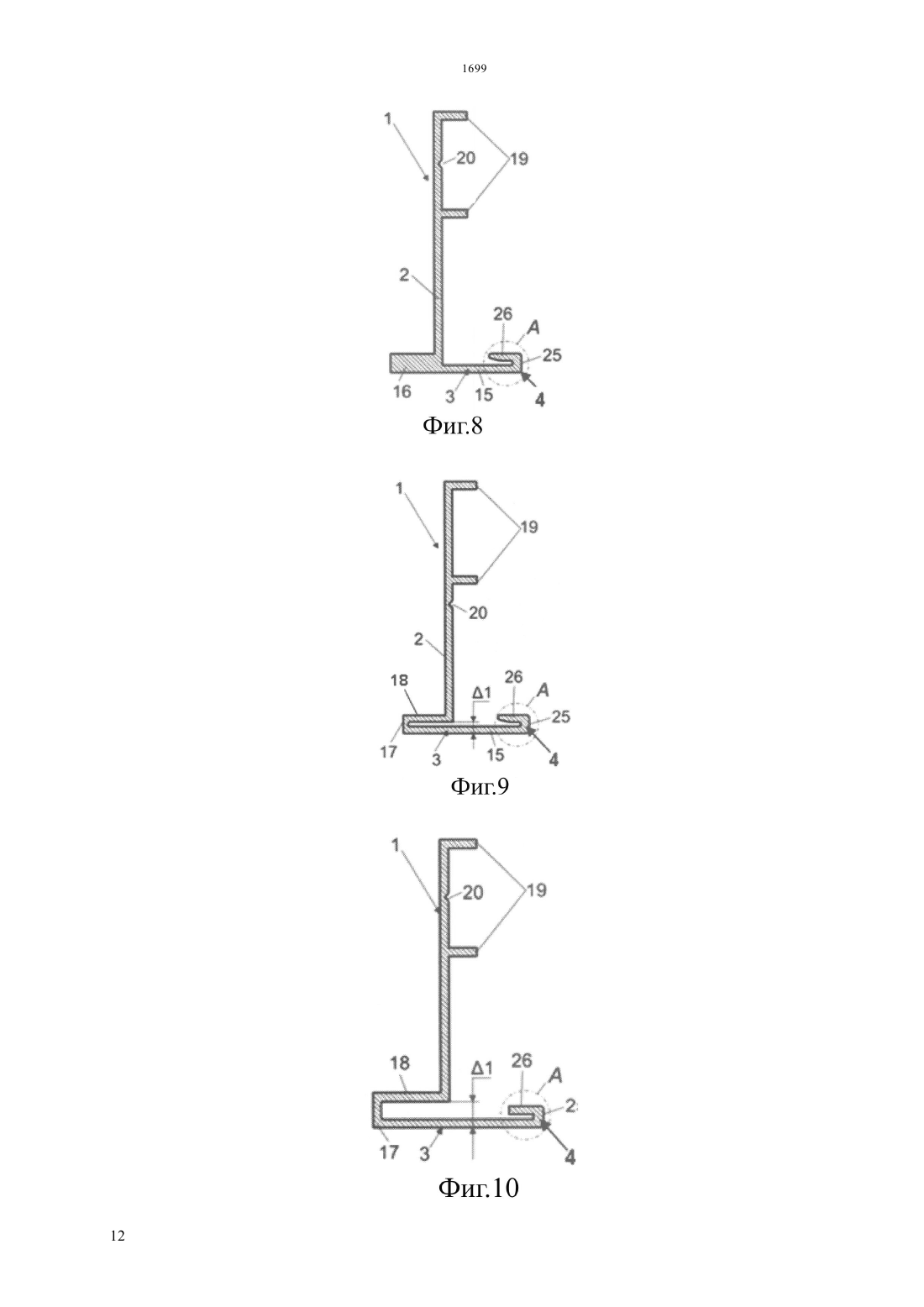

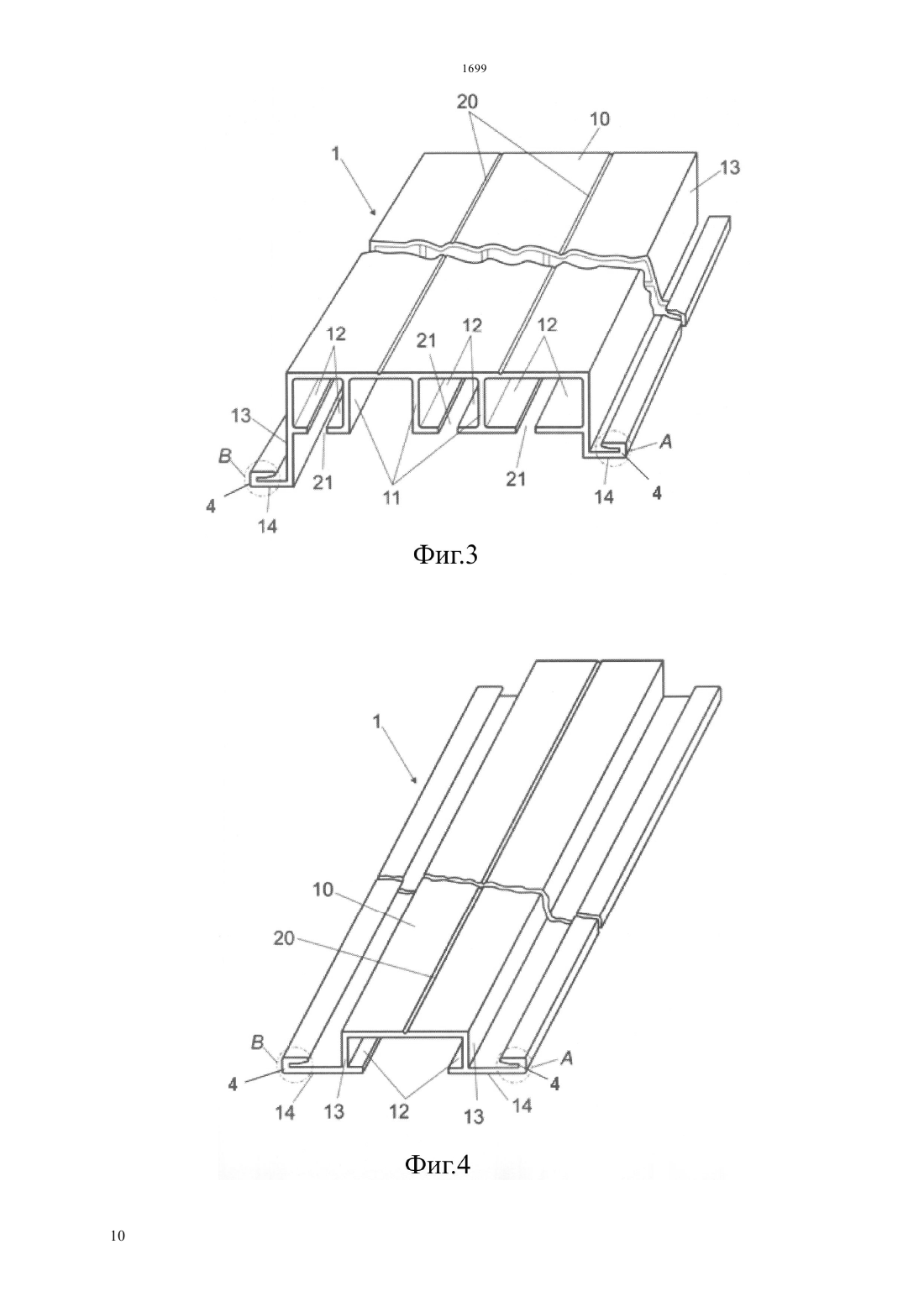

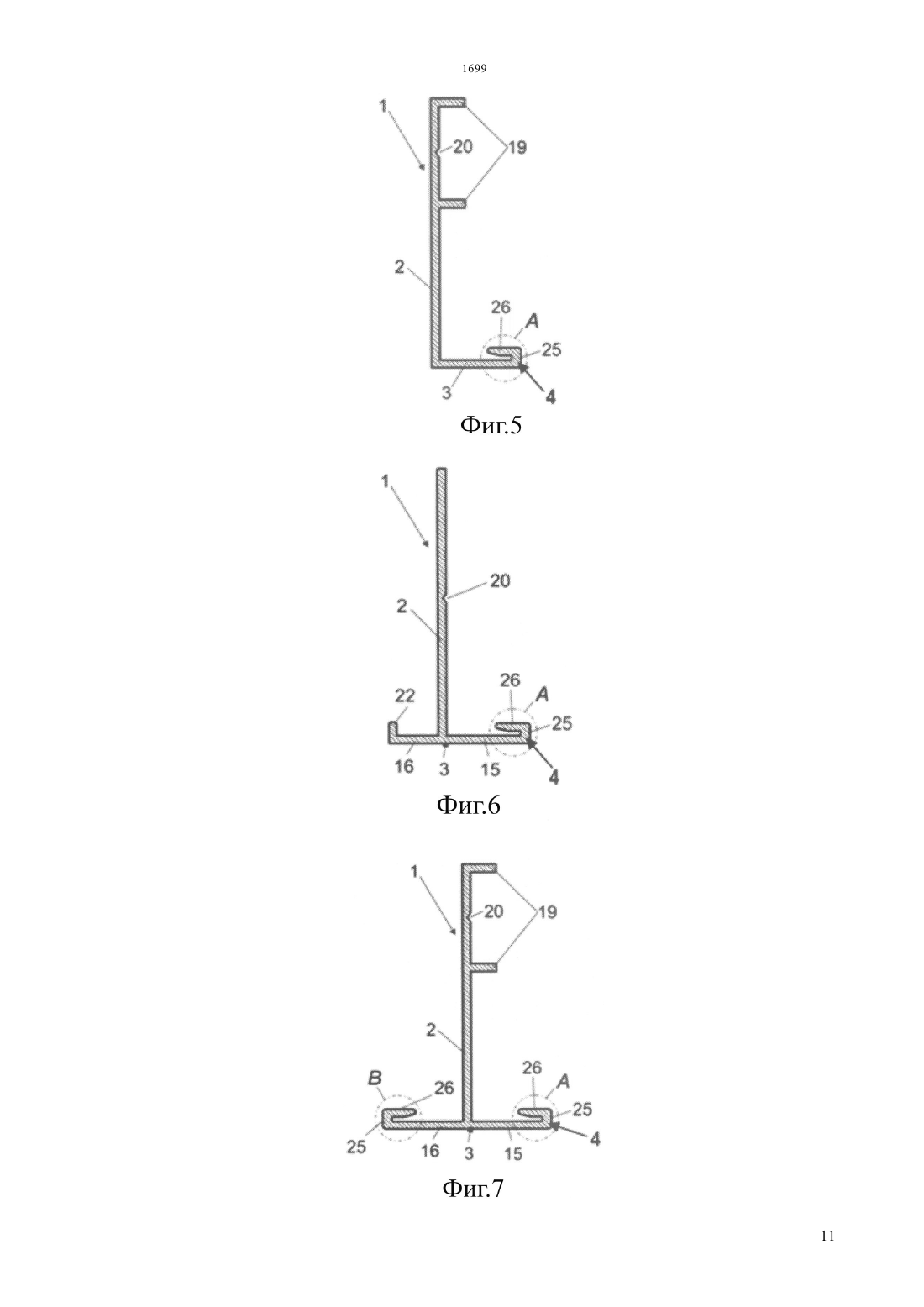

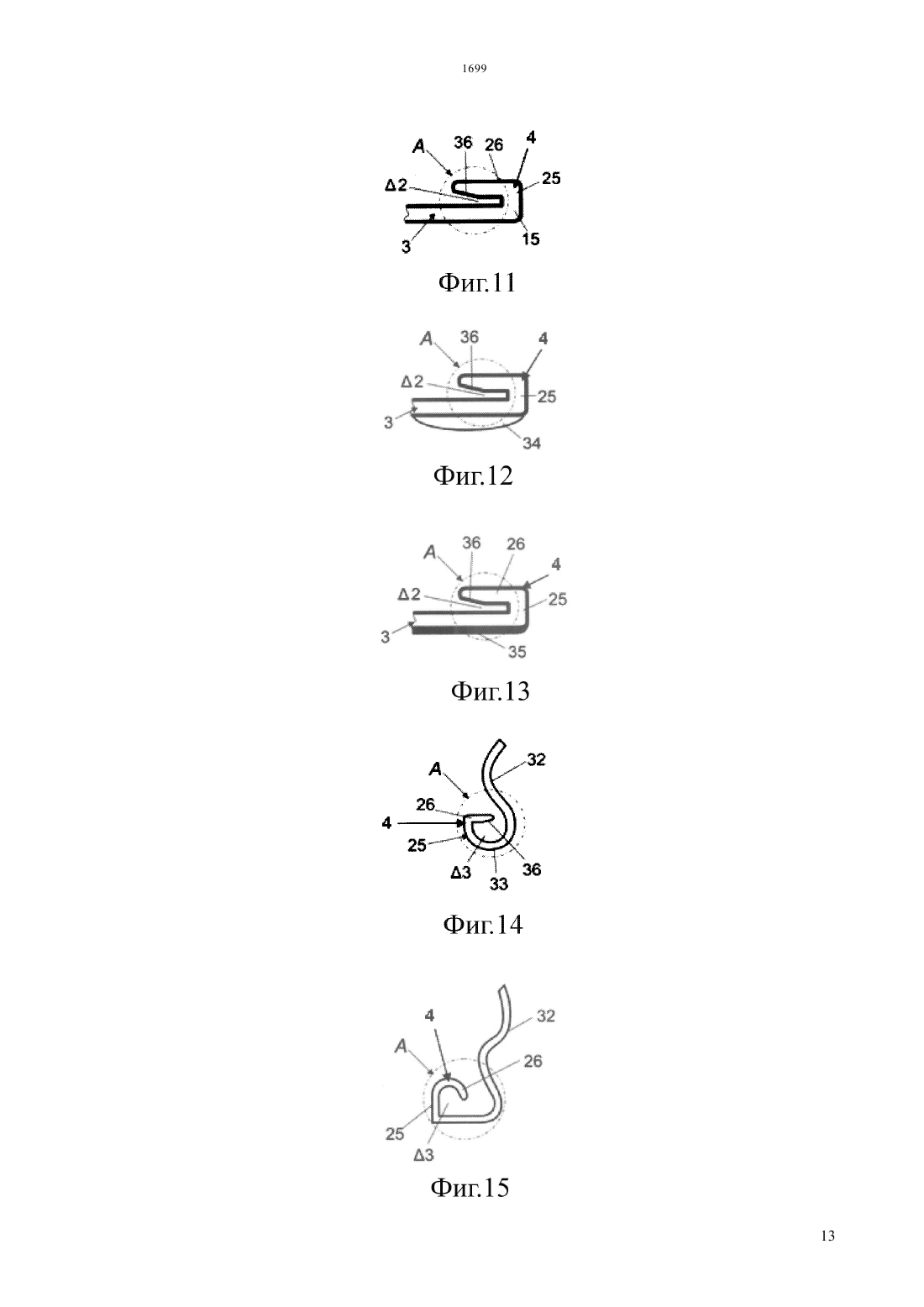

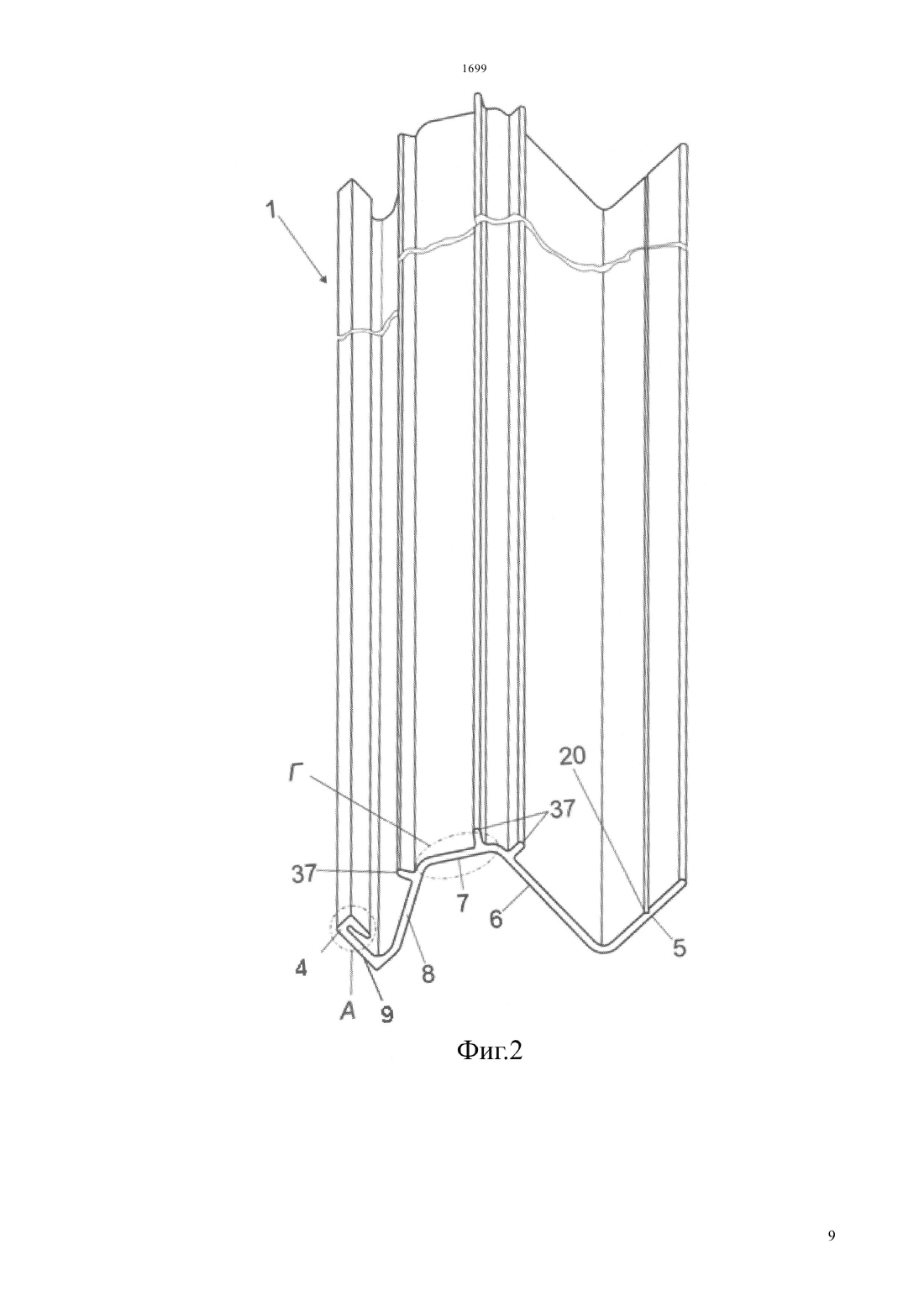

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ преимущественно плотного прилегания к его свободному концу гарпуна вместе с окаймленным в нем концом полотна натяжного потолка. Соединительный узел для монтажа натяжного потолка содержит С - образный гарпун с окаймленным в нем концом полотна натяжного потолка, вставленный в вытянутый по длине фигурный профиль, выполненный как описанное выше устройство,Варианты загиба зазор меньше чем толщина полок на свободном конце выполнен скос есть элементы декора выполнение загиба за одно целое с полкой или скрепление с полкой, которая может быть, как и часть загиба, криволинейной загиб снабжен полкой с закругленным концом или снабжен зигзагообразной полкой. Варианты устройства сформирован -образная или др. форма профилей, показанных на фигурах полезной модели есть ребра жесткости сформированы места для расположения в них других элементов оформления натяжного потолка Варианты соединительного узла зазор загиба фигурного профиля выполнен как в устройстве Собразный гарпун выполнен криволинейным и в нем выполнен паз для монтажной лопатки окаймление полотна закреплено в этом пазу.(54) УСТРОЙСТВО И СОЕДИНИТЕЛЬНЫЙ УЗЕЛ ДЛЯ МОНТАЖА НАТЯЖНОГО ПОТОЛКА(57) Полезная модель относится к области строительства. Задача - улучшение эксплуатационных качеств устройства и соединительного узла для монтажа натяжного потолка. Устройство (фиг.18) выполнено в виде вытянутого по длине фигурного профиля 1,содержащего полки, из которых сформировано место для его закрепления и место, выполненное в виде загиба 4, для крепления на нем Сообразного гарпуна 23, который может быть выполнен криволинейным и содержать конец полотна 24 натяжного потолка для формирования соединительного узла Б. Сформирован зазор 3 с возможностью расположения в нем и на свободном конце 26 свободного конца 27 гарпуна 23. Загиб выполнен с обеспечением возможности Полезная модель относится к области строительства, в частности к устройствам для монтажа натяжных потолков. Известно устройство для монтажа натяжного потолка 1, Патент 2192523, МПК Е 04 В 9/30,приоритет 04.04.2001, опубликован 10.11.2002,выполненное в виде вытянутого по длине фигурного профиля, содержащего полки, из которых сформировано место для закрепления фигурного профиля и место для крепления на нем гарпуна с окаймленным в гарпуне полотном натяжного потолка, причем место для крепления в профиле гарпуна выполнено в виде буртика на одной из полок фигурного профиля с возможностью расположения на этом буртике с прижатием к соседним сверху и сбоку полкам свободного конца гарпуна. Однако недостатком данного устройства для монтажа натяжного потолка является сложность его конструкции, а также некоторое неудобство крепления гарпуна ввиду необходимости обязательного наличия для надежности такого крепления трех полок фигурного профиля. Данный недостаток ограничивает применение в таком устройстве различных видов профилей. Известно более простое по своей конструкции,универсальнее по применению и удобнее для крепления гарпуна устройство для монтажа натяжного потолка 2, Системы профилей/.Электронный ресурс ///-.-. Дата доступа 6.07.2015, принятое за прототип полезной модели. Оно выполнено в виде вытянутого по длине фигурного профиля, содержащего полки, из которых сформировано место для закрепления фигурного профиля и место для крепления на нем гарпуна, с окаймленным в гарпуне полотном натяжного потолка. Причем место для крепления в профиле гарпуна выполнено в виде загиба,внутренними частями которого сформирован зазор с возможностью расположения в нем и на свободном конце загиба - свободного конца гарпуна в случае применения устройства. Однако недостатком устройства-прототипа Системы профилей///-.-. Дата доступа 6.07.2015 /прототип/. является то, что загиб фигурного профиля выполнен с обеспечением возможности только частичного плотного прилегания к его свободному концу гарпуна вместе с концом полотна натяжного потолка при применении устройства, что недостаточно надежно для такого крепления и малоуниверсально при использовании такого устройства, так как не позволяет выполнять его с различными видами профилей, особенно с профилями, у которых имеются криволинейные декоративные поверхности. Известен также соединительный узел для монтажа натяжного потолка по прототипу Системы профилей///-.-. Дата доступа 6.07.2015 /прототип/., содержащий вставленный в вытянутый по длине фигурный профиль С-образный гарпун с окаймленным в нем концом полотна натяжного потолка. Недостатком такого соединительного узла является его недостаточная надежность и малая его универсальность использования, что вызвано применением в нем описанного выше прототипаустройства. Поэтому задачей полезной модели является улучшение эксплуатационных качеств устройства и соединительного узла для монтажа натяжного потолка путем повышения с их помощью надежности крепления натяжного потолка и путем повышения универсальности применения устройства и соединительного узла для монтажа натяжного потолка с возможностью расширения использования в них различных видов фигурных профилей. Поставленная задача для полезной модели по устройству решается тем, что устройство для монтажа натяжного потолка, выполненное в виде вытянутого по длине фигурного профиля,содержащего полки, из которых сформировано место для его закрепления и место для крепления на нем Сообразного гарпуна вместе с окаймленным концом полотна натяжного потолка, выполненное в виде загиба, полками которого сформирован зазор с возможностью расположения в нем и на свободном конце загиба - свободного конца С-образного гарпуна в случае применения устройства, имеет отличительный признак загиб выполнен с обеспечением возможности преимущественно плотного прилегания к его свободному концу Собразного гарпуна вместе с окаймленным концом полотна натяжного потолка при применении устройства. Поставленная задача для полезной модели по соединительному узлу решается тем,что соединительный узел для монтажа натяжного потолка, содержащий вставленный в вытянутый по длине фигурный профиль С-образный гарпун с окаймленным в нем концом полотна натяжного потолка, имеет отличительный признак вытянутый по длине фигурный профиль выполнен как описанное выше по полезной модели устройство для монтажа натяжного потолка. Обеспечение выполнения загиба с возможностью преимущественно плотного прилегания к его свободному концу С-образного гарпуна вместе с окаймленным концом полотна натяжного потолка при применении устройства в соединительном узле для монтажа натяжного потолка, направлено на повышение надежности крепления натяжного потолка, а также на повышение универсальности применения устройства и соединительного узла для монтажа натяжного потолка с возможностью расширения использования в устройстве и соединительном узле различных видов фигурных профилей, в том числе и с криволинейными декоративными поверхностями, а также с различным функциональным назначением. Дополнительные отличительные признаки полезной модели для устройства- по своей величине зазор загиба, выполнен меньше чем толщина полок загиба, с обеспечением возможности перекрытия этого зазора свободным концом С-образного гарпуна в случае применения устройства- на свободном конце загиба со стороны его зазора выполнен скос- загиб выполнен с возможностью его обработки для последующего расположения на нем декоративных элементов- загиб анодирован под различные цвета- загиб выполнен за одно целое с полкой- загиб выполнен на криволинейной полке- часть загиба выполнена криволинейной- загиб снабжен полкой с закругленным концом со стороны, противоположной свободному концу загиба- загиб снабжен зигзагообразной полкой со стороны, противоположной свободному концу загиба- устройство выполнено из двух взаимноперпендикулярных верхней и нижней полок- двумя взаимно-перпендикулярными полками сформирован профиль, как показано на фиг.6- двумя взаимно-перпендикулярными полками сформирован профиль, как показано на фиг.7- двумя взаимно-перпендикулярными полками сформирован профиль, как показано на фиг.8- двумя взаимно-перпендикулярными полками сформирован профиль, как показано на фиг.9- двумя взаимно-перпендикулярными верхней и нижней полками сформирован профиль, как показано на фиг.10- на верхней полке расположены два ребра жесткости- полками сформирован профиль, как показано на фиг.2, а также сформировано место для закрепления источника пристенного освещения при применении устройства полками сформирован профиль с дополнительным местом для крепления на нем другого гарпуна с окаймленным в нем концом другого полотна натяжного потолка- полками сформирован профиль, как показано на фиг.3, в котором также выполнено место для закрепления держателей занавесей при применении устройства- полками сформирован профиль, как показано на фиг.4, в котором также выполнено место закрепления декоративной заглушки. Дополнительные отличительные признаки полезной модели для соединительного узла- зазор загиба фигурного профиля выполнен как в устройстве для монтажа натяжного потолка по своей величине зазор загиба, выполнен меньше чем толщина полок загиба, с обеспечением возможности перекрытия этого зазора свободным концом Собразного гарпуна в случае применения устройства- в части С-образного гарпуна, противоположной его свободному концу,выполнен паз,предназначенный для расположения в нем монтажной лопатки при сборке соединительного узла- окаймление полотна закреплено на гарпуне в пазу, предназначенном для расположения в нем монтажной лопатки при сборке соединительного узла, при этом фигурный профиль гарпуна выполнен, как показано на фиг.22. Сущность полезной модели поясняется иллюстрациями, где на фиг.1 показан общий вид устройства для монтажа натяжного потолка,предназначенного для крепления к стене помещения, с двумя взаимно-перпендикулярными полками, формирующими простой фигурный профиль на фиг.2 и 3 показан общий вид устройства с полками, формирующими сложный фигурный профиль,предназначенный для крепления, соответственно, к стене и к потолку помещения на фиг.4 показан общий вид устройства с полками, формирующими сложный фигурный профиль, предназначенный для крепления к удлинителю, который крепится к потолку помещения на фиг.5-10 показаны простые фигурные профили устройства с двумя взаимноперпендикулярными полками на фиг.11-16 показаны места фигурного профиля устройства с различными видами загибов на фиг.17-20 показаны варианты выполнения соединительного узла для монтажа натяжного потолка в фигурном профиле устройства по фиг.11-16 на фиг.21 показано устройство, в котором загиб фигурного профиля снабжен зигзагообразной полкой на фиг.22 выполнение соединительного узла для монтажа натяжного потолка в фигурном профиле устройства по фиг.21. Устройство для монтажа натяжного потолка(фиг.1-4) изготовлено из алюминия,или алюминиевого сплава, или пластика, и выполнено в виде вытянутого по длине фигурного профиля 1,сформированного из определенного количества полок,например,из двух взаимноперпендикулярных верхней вертикальной полки 2 и нижней горизонтальной полки 3 (фиг.1, 5-10), на свободном конце которой выполнен загиб 4. Фигурный профиль 1 (фиг.2) может быть сформирован из расположенных под разными углами наклонных полок 5-9, образующих ломаную линию. Причем на свободном конце наклонной полки 9 выполнен загиб 4, такой же, как в фигурном профиле 1 по фиг.1. Фигурный профиль 1 (фиг.3) может быть сложного коробчатого типа, сформированный расположенными под прямыми углами верхней горизонтальной полкой 10,внутренними вертикальными полками 11,внутренними горизонтальными полками 12 и боковыми полками 13, к которым примыкают нижние концевые 3 горизонтальные полки 14. Причем на свободных концах нижних концевых горизонтальных полок 14 выполнены загибы 4, такие же, как в фигурном профиле 1 по фиг.1 и фиг.2. Фигурный профиль 1 (фиг.4) может быть более простого коробчатого типа, сформированный расположенными под прямыми углами верхней горизонтальной полкой 10 и боковыми полками 13,к которым примыкают внутренние горизонтальные полки 12 и нижние концевые горизонтальные полки 14, на свободных концах которых выполнены загибы 4, такие же, как в фигурном профиле 1 по фиг.1, фиг.2 и фиг.3. Фигурный профиль 1 из двух взаимноперпендикулярных верхней вертикальной полки 2 и нижней горизонтальной полки 3 (фиг.1, 5-10) может быть -образным (фиг.1, 5) или более сложной конфигурации на основе своей -образности (фиг.610). Например, в фигурных профилях 1 (фиг.6, 7) нижняя горизонтальная полка 3 может состоять из расположенных по обе стороны верхней вертикальной полки 2 двух частей 15 и 16 одинаковой толщины, а в фигурном профиле 1(фиг.8) - часть 16 нижней горизонтальной полки 3 может быть выполнена утолщенной. В фигурных профилях 1 (фиг.9 и 10) нижняя горизонтальная полка 3 может быть соединена с верхней вертикальной полкой 2 через дополнительную вертикальную полку 17, выполненную укороченной,и дополнительную горизонтальную полку 18,выполненную более длинной, чем дополнительная вертикальная полка 17, с образованием между нижней горизонтальной полкой 3 и дополнительной горизонтальной полкой 18 зазора 1 различной величины. Например, большей у фигурного профиля 1 по фиг.10, чем у фигурного профиля 1 по фиг.9. Части 16 нижней горизонтальной полки 3 фигурного профиля 1 (фиг.6, 8) и дополнительная горизонтальная полка 18 фигурного профиля 1(фиг.9, 10) предназначены для расположения на них элементов (не показаны) подвесного потолка иного типа, чем натяжной. Например, применяемого для каркаса или плит потолка типа Армстронг 3,Патент 2521233 С 2, МПК Е 04 В 9/18,конвенционный приоритет ЕР 09157318.8 от 03.04.2009, опубликован 27.06.2014. или для несущей конструкции потолка типа 4,Потолок Грильято/.Электронный ресурс//./Дата доступа 6.07.2015. На верхней вертикальной полке 2 фигурного профиля 1 (фиг.5, 7-10) могут быть расположены два ребра жесткости 19. В фигурном профиле 1 (фиг.1-10) сформировано место для его закрепления в помещении. Это могут быть отверстия (не показаны) или канавка 20, вдоль которой при установке устройства для монтажа натяжного потолка такие отверстия могут быть образованы. Например, канавка 20 может быть выполнена на верхней вертикальной полке 2 (фиг.1,5-10), на наклонной полке 5 (фиг.2) и на верхней горизонтальной полке 10 (фиг.3 и 4). В фигурном профиле 1 (фиг.2) сформировано место между наклонными полками 6-8 и под ними для закрепления там источника пристенного освещения (не показано) при применении устройства. В фигурном профиле 1 сложного коробчатого типа (фиг.3) сформировано место в виде пазов 21 между внутренними горизонтальными полками 12 для закрепления держателей занавесей (не показаны) при применении устройства. Часть 16 нижней горизонтальной полки 3 (фиг.6) может быть снабжена буртиком 22 для удобства монтажа в устройстве элементов устройств других подвесных потолков, например, типа Армстронг Патент 2521233 С 2, МПК Е 04 В 9/18,конвенционный приоритет ЕР 09157318.8 от 03.04.2009, опубликован 27.06.2014. илиПотолок Грильято/.Электронный ресурс//./Дата доступа 6.07.2015 В фигурном профиле 1 (фиг.1 - 20) сформировано место А (фиг.1, 2, 5, 6, 8-10) для крепления там С-образного гарпуна 23 (фиг.17-20) вместе с окаймленным в нем концом полотна 24 натяжного потолка при образовании для этого соединительного узла Б. В фигурном профиль 1 (фиг.3, 4, 7) может быть сформировано также дополнительное место В для крепления на нем другого гарпуна (не показано) с окаймленным в нем концом другого полотна (не показано) натяжного потолка. Такие места А и В могут быть выполнены в виде загибов 4 свободного конца нижней горизонтальной полки 3 (фиг.1, 5-13) или свободного конца наклонной полки 9 (фиг.2), или свободных концов нижних концевых горизонтальных полок 14 (фиг.3 и 4). Причем такие загибы 4 в вариантах исполнения профиля (1, 3, 4) состоят из короткой вертикальной части 25 и свободного конца 26. При этом между нижней горизонтальной полкой 3 фигурного профиля 1 и свободным концом 26 его загиба 4 сформирован зазор 2 с возможностью расположения в нем и на свободном конце 26 загиба 4 - свободного конца 27 С-образного гарпуна 23 в случае применения устройства. Загиб 4 в месте А (фиг.16) может быть выполнен в наклонной полке 9 из ее наклонной короткой части 28 и параллельной ей удлиненной части 29. При этом такой загиб 4 может быть снабжен дополнительной наклонной полкой 30 с закругленным концом 31 со стороны,противоположной удлиненной части 29 загиба 4. Для придания декоративных свойств устройству для монтажа натяжного потолка возможно выполнение загиба 4 в месте А на криволинейной полке 32 (фиг.14, 15). При этом ее нижняя часть 33(фиг.14) или же свободный конец 26 (фиг.15) такого загиба 4 могут быть также криволинейными, и между ними может быть образован фигурный зазор 3. Также для придания декоративных свойств устройству для монтажа натяжного потолка,рекомендуется, чтобы- загиб 4 в месте А (фиг.11-16) был или На стене или потолке помещения (не показано) анодирован под различные цвета или был выполнен устройство для монтажа натяжного потолка с возможностью его обработки для последующего устанавливается любым известным способом,расположения на нем декоративных элементов, например, при помощи винтов (не показаны),например, в виде криволинейной накладки 34 ввинчиваемых, например, по канавке 20 (фиг.1-10,(фиг.12) или слоя краски 35 (фиг.13). 21) фигурного профиля 1. Для удобства сборки соединительного узла Б на Далее в нем крепят полотно 24 натяжного свободном конце 26 загиба 4 (фиг.11-14) со стороны потолка (фиг.17-20, 22). его зазора выполнен скос 36. Для этого заводят в загиб 4 места А фигурного Для придания жесткости устройству с фигурным профиля 1 гарпун 23 вместе с окаймленным в нем профилем 1 (фиг.2), а также создания зоны Г для концом полотна 24. При этом свободный конец 27 отведения тепла от располагаемого там при гарпуна 23 плотно прилегает к свободному концу 26 применении устройства источника освещения (не такого загиба вместе с окаймленным в нем концом показан), наклонные полки 6-8 снабжены ребрами полотна 24 натяжного потолка при образовании 37. соединительного узла Б. В фигурных профилях 1 (фиг.1-10) загиб 4 Причем для вариантов выполнения зацепов выполнен за одно целое с полкой. Он может также фигурных профилей 1 (фиг.11-13) свободный конец быть скреплен (не показано), например, с нижней 27 гарпуна 23 также плотно прилегает и к нижней горизонтальной полкой 3 (фиг.11-13) или с горизонтальной полке 3 (фиг.17) фигурного криволинейной полкой 32 (фиг.14, 15), например, профиля 1. Для фигурного профиля 1 по фиг.16 любым байонетным соединением. свободный конец 27 гарпуна 23 плотно прилегает к Загиб 4 в месте А (фиг.1-16) выполнен с удлиненной части 29 загиба 4 (фиг.20) и к обеспечением возможности преимущественно наклонной полке 9. плотного прилегания к его свободному концу 26 СВыполнение фигурного профиля 1 (фиг.21) с образного гарпуна 23 (фиг.17-20) вместе с загибом 4, снабженным зигзагообразной полкой 39 окаймленным в нем концом полотна 24 натяжного со стороны, противоположной свободному концу 29 потолка с образованием соединительного узла Б при загиба 4, позволит скрыть видимость гарпуна 23 применении устройства.(фиг.22), а также увеличить жесткость конструкции Возможно также выполнение (не показано) соединительного узла Б в этом случае. другой формы, отличной от показанной формы,Предлагаемые конструкции фигурного профиля дополнительного места В (фиг.3, 4, 7) для крепления 1 устройства и соединительного узла Б обладают на нем другого гарпуна (не показано) с высокой прочностью и устойчивостью к внешним окаймленным в нем концом другого полотна (не воздействиям. Их применение позволит значительно показано) натяжного потолка. сократить время, требуемое на установку натяжного В соединительном узле Б (фиг.19) на потолка, в том числе с источниками пристенного криволинейном свободном конце 26 загиба 4 освещения (не показаны), или с держателями расположен С-образный гарпун 23, выполненный занавесей (не показаны), или с декоративными также криволинейным. заглушками (не показаны) в случае монтажа В верхней части 38 (фиг.20) С-образного гарпуна двухуровневого натяжного потолка. 23, противоположной его свободному концу 27,Применение описанного выше устройства и выполнен паз 4,предназначенный для соединительного узла Б на его основе позволит расположения в нем монтажной лопатки (не сократить время работ,проводимых показана) при сборке соединительного узла. непосредственно на базовом потолке и стенах Возможно также выполнение фигурного помещения, что значительно повысит удобство и профиля 1 (фиг.21) с загибом 4, снабженным безопасность монтажных, а также демонтажных зигзагообразной полкой 39 со стороны, работ. противоположной свободному концу 29 загиба 4. Использование полезной модели будет также При этом в соединительном узле Б (фиг.22) привлекательным для создания светового и окаймление полотна 24 закреплено на гарпуне 23 в декоративного обрамления по всему периметру пазу 4, предназначенном для расположения в нем помещения и создания различных вариантов монтажной лопатки (не показана) при сборке оформления его интерьера с помощью натяжного соединительного узла Б. В этом случае фигурный потолка в комбинации с элементами других профиль гарпуна выполнен как показано на фиг.22. подвесных потолков. Формируют соединительный узел Б с применением устройства для монтажа натяжного полотна следующим образом. ПЕРЕЧЕНЬ ссылочных обозначений и наименований элементов, к которым эти обозначения относятся НАИМЕНОВАНИЕ (фигуры, на которых обозначения есть) Фигурный профиль Верхняя вертикальная полка Нижняя горизонтальная полка 5 НАИМЕНОВАНИЕ (фигуры, на которых обозначения есть) Загиб Наклонные полки Верхняя горизонтальная полка Внутренняя вертикальная полка Внутренняя горизонтальная полка Боковая полка Нижняя концевая горизонтальная полка Части нижней горизонтальной полки 3 Дополнительная вертикальная полка Дополнительная горизонтальная полка Ребро жесткости Канавка Паз между внутренними горизонтальными полками 12 фигурного профиля 1 Буртик части 16 нижней горизонтальной полки 3 С-образный гарпун Конец полотна Короткая вертикальная часть загиба 4 Свободный конец загиба 4 Свободный конец С-образного гарпуна 23 Наклонной короткая часть Удлиненная часть Дополнительная наклонная полка Закругленный конец Криволинейная полка Нижняя часть криволинейной полки 32 Криволинейная накладка Слой краски Скос на свободном конце 26 загиба 4 Ребра наклонных полок 6-8 Верхняя часть 38 С-образного гарпуна 23 Зигзагообразная полка загиба 4 Место для крепления С-образного гарпуна 23 в фигурном профиле 1 Соединительный узел Дополнительное место для крепления на фигурном профиле 1 другого гарпуна Зона для отведения тепла от располагаемого в фигурном профиле 1 источника освещения Зазор между нижней горизонтальной полкой 3 и дополнительной горизонтальной полкой 18 фигурного профиля 1 Зазор между нижней горизонтальной полкой 3 фигурного профиля 1 и свободным концом 26 его загиба 4 Фигурный зазор между нижней частью 33 и свободным концом 26 загиба 4 Паз гарпуна 23 ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для монтажа натяжного потолка,выполненное в виде вытянутого по длине фигурного профиля, содержащего полки, из которых сформировано место для его закрепления и место для крепления на нем С-образного гарпуна вместе с окаймленным концом полотна натяжного потолка,выполненное в виде загиба, полками которого сформирован зазор с возможностью расположения в нем и на свободном конце загиба - свободного конца С-образного гарпуна в случае применения устройства, отличающееся тем, что загиб выполнен с обеспечением возможности преимущественно плотного прилегания к его свободному концу С-образного гарпуна вместе с окаймленным в нем концом полотна натяжного потолка при применении устройства. 6 2. Устройство по п.1, отличающееся тем, что по своей величине зазор загиба, выполнен меньше чем толщина полок загиба, с обеспечением возможности перекрытия этого зазора свободным концом Собразного гарпуна в случае применения устройства. 3. Устройство по п.1, отличающееся тем, что на свободном конце загиба со стороны его зазора выполнен скос. 4. Устройство по п.1, отличающееся тем, что загиб выполнен с возможностью его обработки для последующего расположения на нем декоративных элементов. 5. Устройство по п.4, отличающееся тем, что загиб анодирован под различные цвета. 6. Устройство по п.1, отличающееся тем, что загиб выполнен за одно целое с полкой. 7. Устройство по п.1, отличающееся тем, что загиб скреплен с полкой, например, байонетным соединением. 8. Устройство по п.1, отличающееся тем, что загиб выполнен на криволинейной полке. 9. Устройство по п.1, отличающееся тем, что часть загиба выполнена криволинейной. 10. Устройство по п.1, отличающееся тем, что загиб снабжен полкой с закругленным концом со стороны, противоположной свободному концу загиба. 11. Устройство по п.1, отличающееся тем, что загиб снабжен зигзагообразной полкой со стороны,противоположной свободному концу загиба. 12. Устройство по п.1, отличающееся тем, что оно выполнено из двух взаимно-перпендикулярных верхней и нижней полок. 13. Устройство по п.12, отличающееся тем, что двумя взаимно-перпендикулярными полками сформирован- образный профиль. 14. Устройство по п.12, отличающееся тем, что двумя взаимно-перпендикулярными полками сформирован профиль, как показано на фиг.6 15. Устройство по п.12, отличающееся тем, что двумя взаимно-перпендикулярными полками сформирован профиль, как показано на фиг.7 16. Устройство по п.12, отличающееся тем, что двумя взаимно-перпендикулярными полками сформирован профиль, как показано на фиг.8. 17. Устройство по п.12, отличающееся тем, что двумя взаимно-перпендикулярными полками сформирован профиль, как показано на фиг.9. 18. Устройство по п.12, отличающееся тем, что двумя взаимно перпендикулярными верхней и нижней полками сформирован профиль, как показано на фиг.10. 19. Устройство по п.12, отличающееся тем, что на верхней полке расположены два ребра жесткости. 20. Устройство по п.1, отличающееся тем, что полками сформирован профиль, как показано на фиг.2, а также сформировано место для закрепления источника пристенного освещения при применении устройства. 21. Устройство по п.1, отличающееся тем, что полками сформирован профиль с дополнительным местом для крепления на нем другого гарпуна с окаймленным в нем концом другого полотна натяжного потолка. 22. Устройство по п.21 , отличающееся тем, что полками сформирован профиль, как показано на фиг.3, в котором также выполнено место для закрепления держателей занавесей при применении устройства. 23. Устройство по п.21, отличающееся тем, что полками сформирован профиль, как показано на фиг.4, в котором также выполнено место закрепления декоративной заглушки. 24. Соединительный узел для монтажа натяжного потолка, содержащий вставленный в вытянутый по длине фигурный профиль С-образный гарпун с окаймленным в нем концом полотна натяжного потолка, отличающийся тем, что вытянутый по длине фигурный профиль выполнен как устройство для монтажа натяжного потолка по п.1. 25. Узел по п.24, отличающийся тем, что зазор загиба фигурного профиля выполнен как в устройстве для монтажа натяжного потолка по п.2. 26. Узел по п.24, отличающийся тем, что Собразный гарпун выполнен криволинейным. 27. Узел по п.24, отличающийся тем, что в части С-образного гарпуна, противоположной его свободному концу, выполнен паз, предназначенный для расположения в нем монтажной лопатки при сборке соединительного узла. 28. Узел по п.27, отличающийся тем, что окаймление полотна закреплено на гарпуне в пазу,предназначенном для расположения в нем монтажной лопатки при сборке соединительного узла, при этом фигурный профиль гарпуна выполнен, как показано на фиг.22.
