Универсальный деревообрабатывающий станок

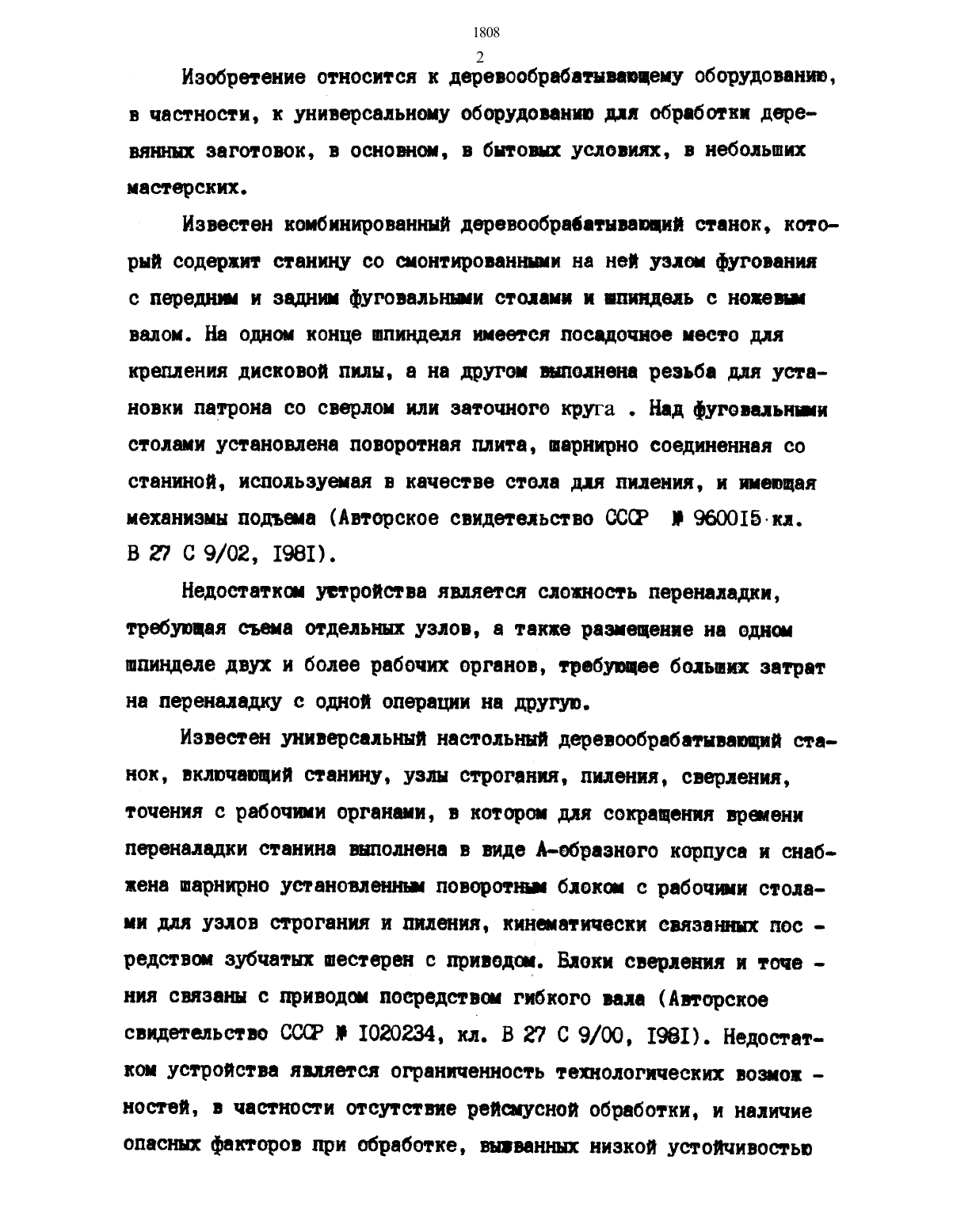

2 Изобретение относится к деревообрабатнвавщеиу оборудование, в частности, к универсальному об 0 РУдпваиив для обработки деревяннн заготовок, в осноном, в бнтовни условиях, в небольших иастерских.Известен комбинированный деревообрабатывающий станок, которми содержит станину со смонтированными на неи узлом фугования с передним и задним фуговальнми столами и ппиидель с ноиевни валом. На одном конце шпинделя мается посадочное место для крепления дисковой пилы, а на другом внолнен резьба для установки патрона со сверлом или заточного круга . Над фуговальпнми столами установлена поворотная плита, шарнирно соединенная со станиной, используемая в качестве стола для пиления, и имеющая механизмы подъема (Авторское свидетельство СССР И 960015-ил.Недостатком устройства является сложность переналадки,требующая съема отдельннш узлов, а также размещение на одном шпинделе двух и более рабочих органов, требующее больших затрат на переналадку с одной операции на другую.Известен универсальна настольнй деревообрабатнвапций станок, вклочаощии станину, узлы строгания, пиления, сверления,точения с рабочими органами, в котором для сокращения времени переналадки станина выполнена в виде А-образного корпуса и снабжена шарнирно установлении поворотная блоком с рабочими столами для узлов строгания и пиления, кинематически связанных пос родством зубчатым шестерен с приводом. Блоки сверления и точа ния связаны с приводом посредством гибкого вала (Авторское свидетельство СССР Ю 1020234, ил. В 27 С 9/00. 1981). Недостатком устройства является ограниченность технологических вомоц ностеи в частности отсутствие реисмусной обработки. и наличие опасных факторов при обработке, внваннн низкой устойчивостью3 станка и большой подвижностью узлов несущая конструкции.известен также универсальна настольный деревообрабнтнващии станок, который содержит станину, состолщтю из верхнего и нижнего столов, соединенным направляющими, на которым смонтирована с возможностью перемещения подпрулиненная каретка с поворотными блоками шпиндельнн головок, соединяемым поочередно посредствои клинореиенноя передачи о приводом(Ат 0 р 0100 Фдидетедъство 000Отанон позволяет вести операции строгания, в т.ч. реисишсное фугование пиление, сверление и точение, но при этом у кандого блока свои рабочий орган. что повышает иатериалоанкость станка, его габариты.Кроне того, различные операции требуют снятия и установки своей клиноременнои передачи, что увливаат время переналадки. Наличие открыты пильного диска и ножевого вала даже при снятой клинореиеннои передаче несет опасини фактор в получении травин.Целью изобретения является соирацаниев враиени перенаиадли.Поставленная цель достигается тек, что в универсальном деревообрабатывающем стание включающем станину, блоки строгания,пиления, сврления фрезерования, точения, верхний стол с окнами для ножевого вала и пильного диска нижний реисиусни стол и привод, на валу которого имеются акивн, блок строгания выполнен в виде поворотного полого корпуса, на верхам основании которого закреплен ноиевои вал, и имеется дополнтельное окно для ножевого вала, а в полости разиещен реисиуснни стол, причем блок пиления жестко закреплен на торцр полого корпуса, нижнее основание последнего несет привод, истории снабжен иуфтон в виде зубчатого венце,расположенного на валу привода иеиду шкивами с возможностью продольного переиещенин, при этом шкивы смонтированы на валу пос редствои подшипников и имеют радиальные шлицы для взаимодействияУгол поворота полого корпуса находится в пределах от 5 до -449 от горизонтального полоиения его верхнего осовании механизм поворота полого корпса впалнен а виде витовои пари,щарнирно соединенной с одним из блоков.Полька корпус снабжен фиксатом, закрепленным на противоположном от блока пиления конце, а станина снабжена секторной направляющей для взаиодействия фиксаторов.Ройснтснни стол снабжен механизмом-регулировании его положения по высоте, которни установлен на нижнем основании полого корпуса. Сопоставительнии анализ заявляемого ращения о прототипом показывает что предлагаемый станок отличается от известного тем, что блок строгания вполнен в виде полого иорцса е окни для ножевого вала и соединении всех блоков, в т.ч. привод в одну систму, а также наличием дополнительнни зиеиентов приводной муфты, иеханизма поворота, фиксатора положении, подъемноопсииого механизма у рейсмусного стола.Сравнение признаков предлагаемого стала, в частности, вполнение полни корпуса блока строгального узла с окном дд поиввого взла не позволило выявить в даннои области техники такси признак, а он в совокупности с верхним столом и окном для ножового вала позволяет использовать оди ноиевои вал как для фугования - образование базовым поверхностей, так и дли реисиусованиякалибровии детали.кроме того, хотя использование поворотной сиеин в пшеиии древесины известно, и оно используется для увеличении толщин реза, в предлагаемом станке указанная стопа позволяет посередно использовать строгание или пиление. при том, опускясь одм из рабочим органов, повмпает безопасность работа на верхнем столе.На фиг.1 изображен универсальнй деревообрабатявавцши станок,обции вид на фиг. 2 то же, вид сбоиу на фиг.3 то же, сечь ние А-А на фиг.4 - то же, вид иуфтн.Станок содержит станину 1, верхний откидной стол 2 с оинои 3 для ножевого вала 4, окном 5 для фальцевой и фасонной дисковнш фрез и окном 6 для пильного диска 7, причем верхний стол 2 состоит из передней подвиной части 8, поднимаемой посредствон эксцентриковнх валиков 9 и задней неподвижной части 10. На поверхности стола 2 закреплены направляющая линейка 11, подъемное ограждение 12 пильного диска 7. Под верхнии столов 2 установлен с возноиностьо поворота в пределах от 5 до -44 в полуоси 18 полый корпус 14 блока строгания, на верхнен основании 16 которого иие етсл дополнительное окно 17 для ножевого вала 4, закрепленногона этом основании. В полости 18 установлен ниний (рейсмуснй) стол 19, уста новленный в направлиющи 20 с возиожностъо подъма-опускания винтовни иеханизиои 21, закрепленным на ниинем основании 22 корпуса 14, и снабжении принмаии 23. На торце корпоа 14 жестко,посредством пластин 24 закреплен пильнни блок 25, вклвчавция пильннй вал 26, его шкив 27 и пильный диск 7. Пильный вал 25 иеет посадочное место для токарного и сверлильного патроновили установки концевых фрез, а станина 1 - отверстия 28 для установки штанги с опорным записи, подлокотника и задней бабки или сверлильного столика (на черт.не показан). К нижнему основанию корпуса 14 жестко посредством пластин 30 прикреплен привод З 1 в виде однофазного асинронного двигателя с приводной зубчатой муфтой 32, выполненной в виде зубчатого венца 33, закрепленного на валу 34 электродвигателя 31 с возиоиностьо продольного переиещении по валу 34 посредством втулки 35 и рычагов 36,связанных с резьбовым иаховиком 0, и имеющего возможность зацеплятьси с радиальными шлицами 38 шкивов 39, 40, соединенным пос родством ранней 41, 42, соответственно, со икивои 27 пильного
