Предмет трансформируемой мебели

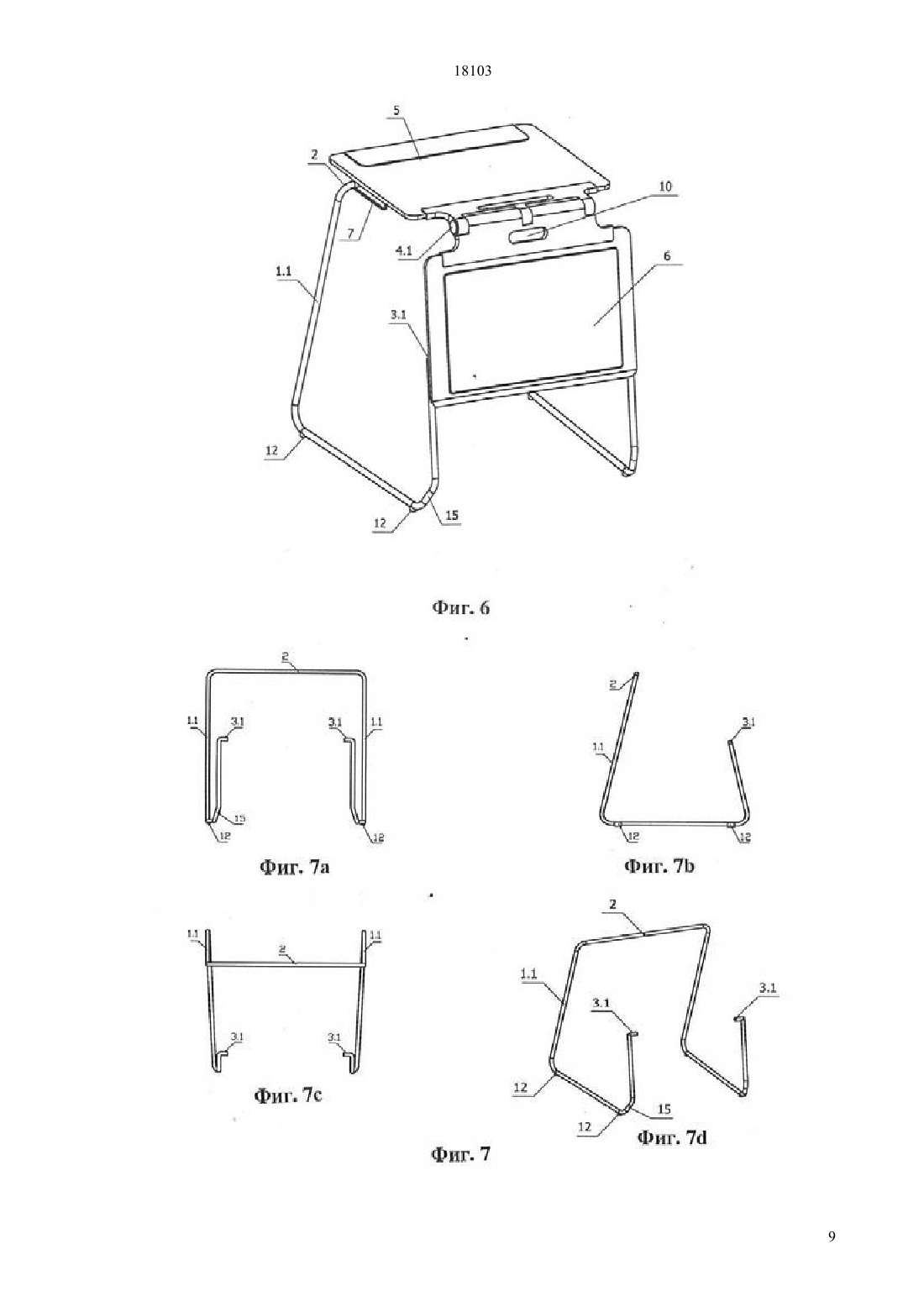

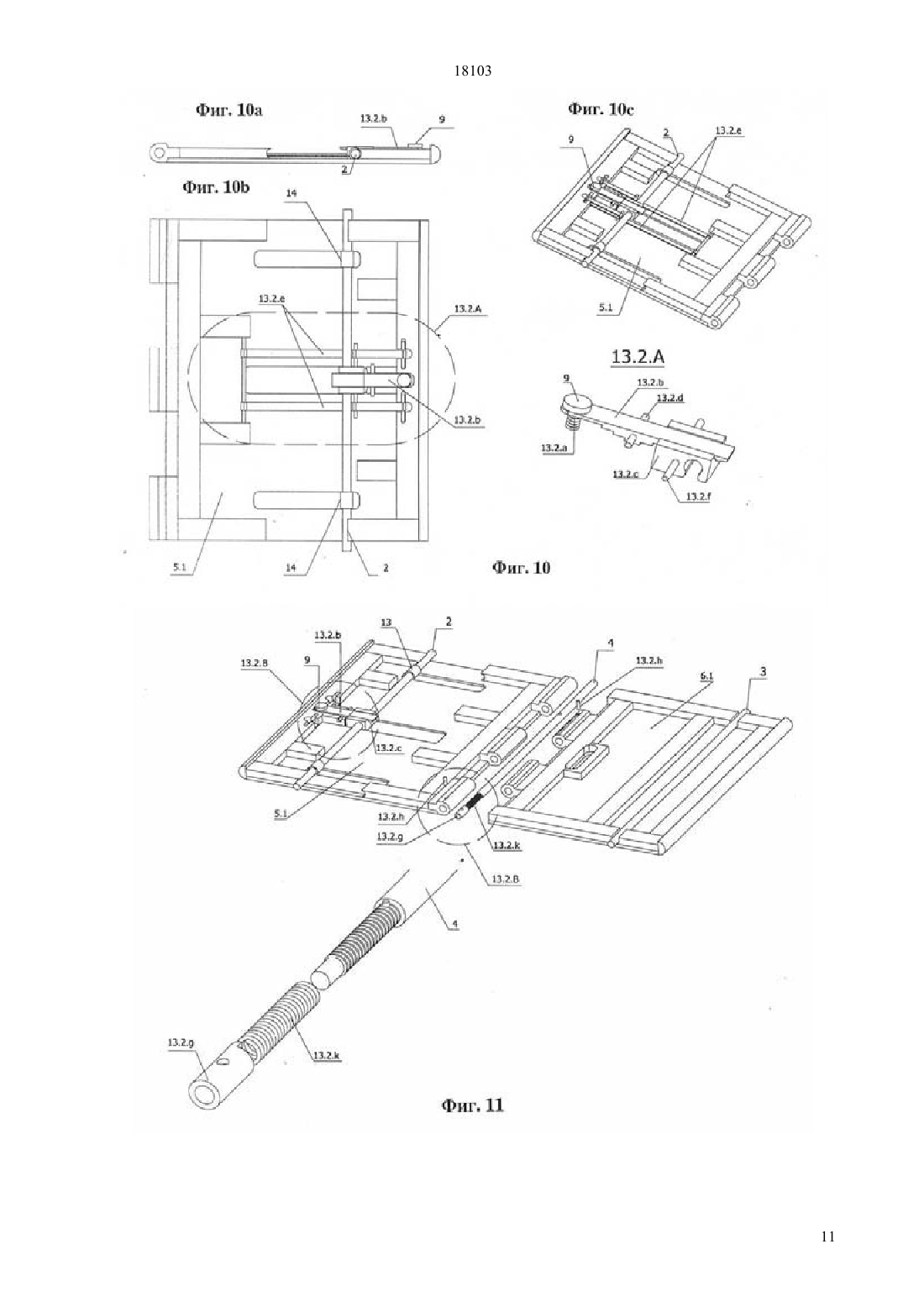

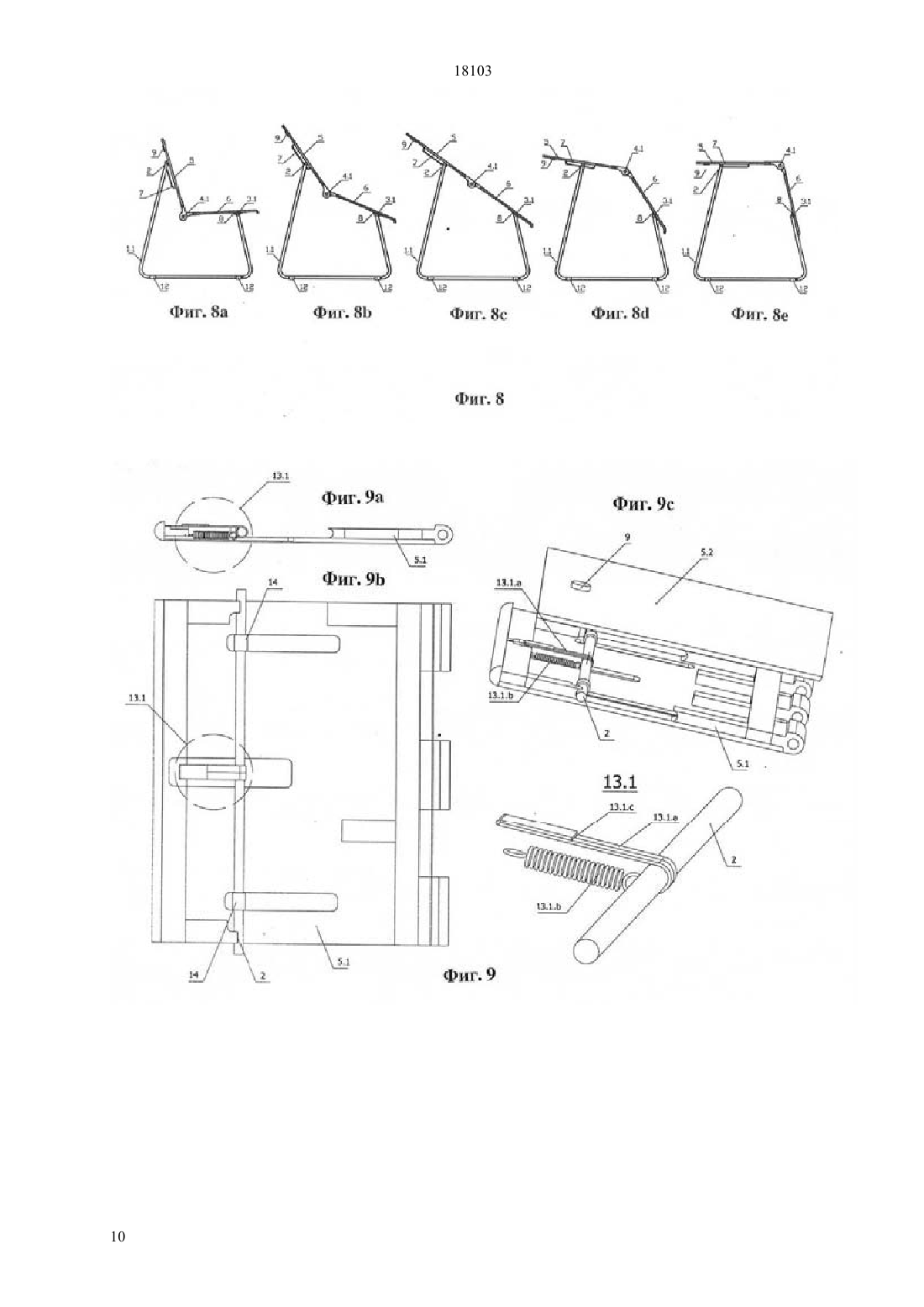

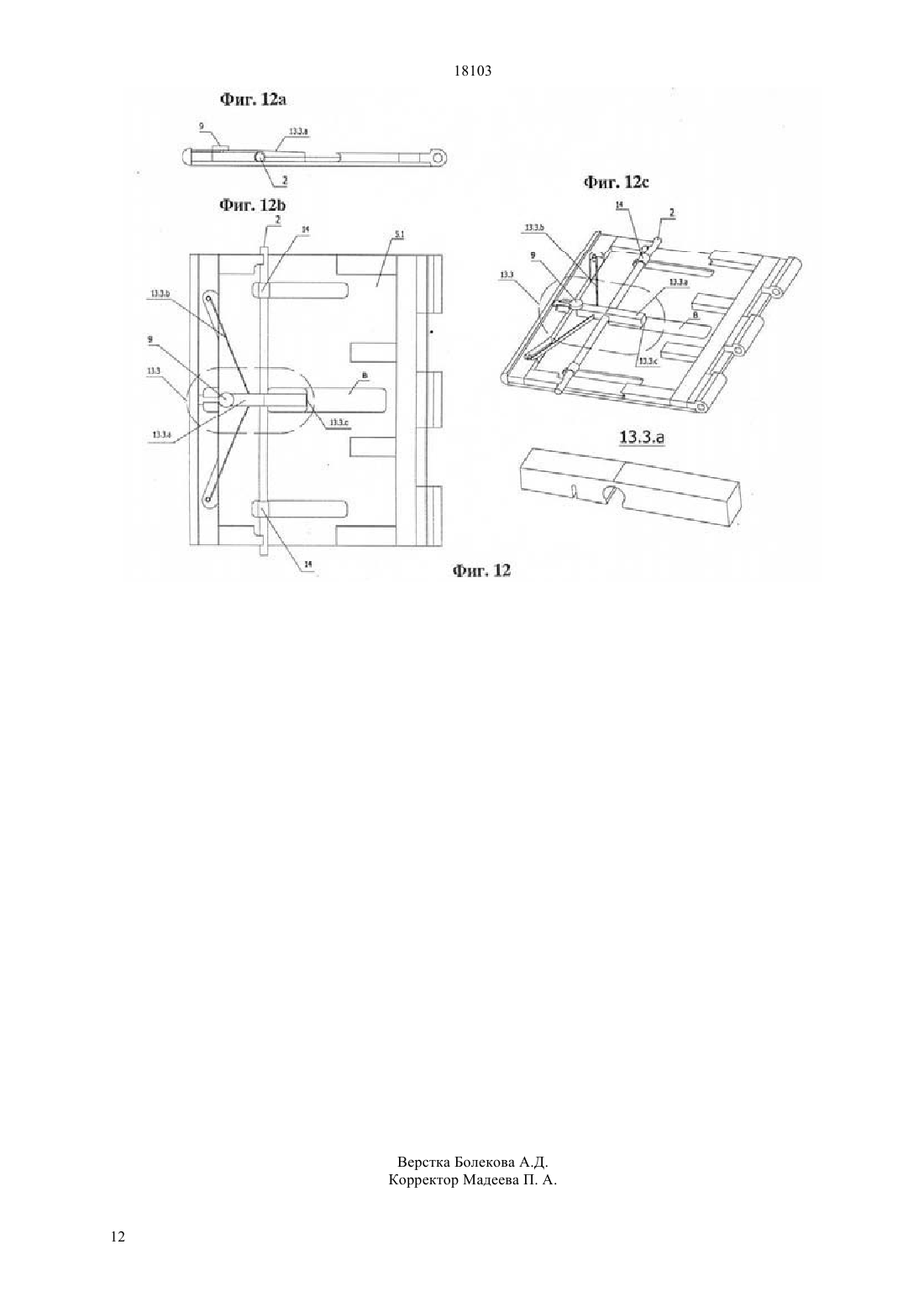

(51) 47 85/04 (2009.01) 47 13/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Данное изобретение относится к трансформируемому предмету мебели, в частности,к стулу, который трансформируется в стол и наоборот. Предмет трансформируемой мебели состоит из двух соединенных друг с другом, в основном плоских, элементов (5) и (6), которые могут перемещаться между первой позицией сиденья (6) и спинки (5), и второй позицией передней панели (6) и рабочей поверхности (5), и наоборот. Предмет трансформируемой мебели снабжен опорной конструкцией для двух, в основном плоских, элементов (5) и (6). Опорная конструкция состоит из двух соединенных боковых вертикальных элементов (1), расположенных на расстоянии друг от друга, причем два, в основном плоских элемента, расположены между этими двумя соединенными боковыми вертикальными элементами.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич 18103 Данное изобретение относится к трансформируемому предмету мебели, в частности,к стулу, который трансформируется в стол и наоборот. Изобретение применяется в мебельной промышленности,а изделие может быть использовано, например, в конференц-залах,офисах, учебных помещениях, в домах и публичных местах. Задачей изобретения является предмет мебели,в частности, стул, трансформируемый в стол и наоборот, который имеет простую конструкцию и обеспечивает устойчивость в той же мере, что и легкость и простоту трансформации. Задача изобретения достигается комбинацией признаков, указанных в п. 1 формулы изобретения. Предпочтительные варианты исполнения мебели,согласно изобретению, изложены в зависимых пунктах. В соответствии с любым из исполнений изобретения,представляется стул,трансформируемый в стол, который состоит из двух соединенных друг с другом, в основном плоских,элементов, которые трансформируются из первого положения в виде сиденья и спинки во второе положение в виде передней панели/лицевой поверхности и рабочей поверхности соответственно. Эти два, в основном плоских,элемента после трансформации из первого положения во второе и обратно оказываются по существу в той же самой плоскости. Одно предпочтительное исполнение стула представляет из себя два соединенных, в основном плоских, элемента, смонтированных на опорной конструкции, состоящей из двух связанных боковых вертикальных элементов, расположенных на расстоянии друг от друга. В пространстве,ограниченном двумя вертикальными боковыми элементами, установлены два, в основном плоских,элемента. В форме стула первый, в основном плоский, элемент мебели образует спинку, в то время как в форме стола первый, в основном плоский, элемент перемещается в другую, в основном горизонтальную, позицию, в которой он образует рабочую поверхность. В форме стула второй, в основном плоский, элемент мебели образует сиденье, в то время как в форме стола второй, в основном плоский, элемент перемещается в другую, в основном вертикальную, позицию, в которой он образует переднюю панель стола. В другом предпочтительном исполнении изобретения опорная конструкция содержит две параллельных горизонтальных оси, расположенных на разных уровнях указанные оси постоянно закреплены на двух боковых вертикальных элементах. Два, в основном плоских элемента,соединены шарнирным соединением, ось которого параллельна горизонтальным осям. Первый, в основном плоский, элемент соединен с верхней горизонтальной осью посредством паза или механизма, позволяющего, в основном плоскому,элементу совершать вращательные и поступательные движения около оси. Второй, в основном плоский, элемент соединен с нижней 2 горизонтальной осью, причем последняя проходит через первый, либо плоский элемент лежит поверх оси, либо посредством механизма, позволяющего, в основном плоскому,элементу совершать вращательные движения около оси. В альтернативном варианте второй, в основном плоский,элемент соединен с нижней горизонтальной осью посредством паза или механизма, позволяющего, в основном плоскому,элементу совершать вращательные и поступательные движения около нижней горизонтальной оси, в то время как первый, в основном плоский, элемент соединен с верхней горизонтальной осью, причем ось проходит через, в основном плоский, элемент, либо, в основном плоский, элемент лежит поверх оси, либо посредством механизма, позволяющего, в основном плоскому, элементу совершать вращательные движения около оси. Во время трансформации из стула в стол, первый, в основном плоский, элементспинка из своего вертикального или почти вертикального положения переходит в горизонтальное или почти горизонтальное положение в виде поверхности стола, в то время как второй, в основном плоский, элемент-сиденье из своего горизонтального или почти горизонтального положения переходит в вертикальное или почти вертикальное положение в виде передней панели. В форме стула первый, в основном плоский,элемент и второй, в основном плоский, элемент мебели предпочтительно образуют угол между 80 и 130, более предпочтителен угол между 100 и 105. Здесь нижняя горизонтальная ось соединяется с двумя боковыми вертикальными элементами в месте, определяющем высоту расположения относительно пола второго, в основном плоского,элемента, являющегося сиденьем. В форме стола первый, в основном плоский,элемент и второй, в основном плоский, элемент мебели предпочтительно образуют угол между 80 и 130, более предпочтителен угол между 100 и 105. Здесь верхняя горизонтальная ось соединяется с двумя боковыми вертикальными элементами в месте, определяющем высоту расположения относительно пола первого, в основном плоского,элемента, являющегося поверхностью стола. В соответствии с все еще предпочтительным исполнением, одна из горизонтальных осей может состоять из двух полуосей, закрепленных на, в основном плоском, элементе. В процессе трансформации шарнир обеспечивает плавное изменение позиции двух, в основном плоских, элементов по отношению друг к другу увеличивая угол между, в основном плоскими, элементами и наоборот. В процессе трансформации паз обеспечивает поступательное движение, в основном плоского, элемента, на котором он расположен, или который содержит механизм,соответственно,относительно соответствующей горизонтальной оси во время вращения каждого, в основном плоского, элемента вокруг соединенной с ним горизонтальной оси, а 18103 также переход, в основном плоского, элемента из вертикального или почти вертикального положения в горизонтальное или почти горизонтальное положение и наоборот. В форме стула ось шарнира находится на том же или почти том же уровне, что и нижняя горизонтальная ось. В ходе трансформации в стол, ось шарнира перемещается на тот же или почти тот же уровень, что и верхняя горизонтальная ось. Позиции верхней и нижней горизонтальных осей остаются неизменными. Два боковых вертикальных элемента могут быть опционально выполнены как рамы, имеющие закрытый или открытый контур. Вертикальные боковые элементы могут быть выполнены в виде любой другой подходящей геометрической фигуры,предпочтительно как панелеподобные боковые элементы. Боковые вертикальные элементы могут быть выполнены из металла, пластика, волокнистой панели средней плотности (-МДФ), сплошного дерева, фанеры, сплошного слоистого пластика высокого давления,или другого подходящего материала их конструкция может быть неразборной или разборной. На виде сверху два боковых вертикальных элемента могут быль предпочтительно параллельны друг другу или расположены под углом. Преимущество второй позиции в том, что она позволяет боковым элементам изделия в позиции стула проходить между боковыми элементами изделия в позиции стола, что допускает использование двух изделий как комплекта. Конструкция вертикальных элементов изделия такова, что позволяет складировать их штабелями в позиции стула и в позиции стола. Два, в основном плоских, элемента могут быть выполнены из сплошного дерева фанеры сплошного дерева и фанеры волокнистой панели средней плотности (-МДФ) МДФ и сплошного дерева сплошного , либо другого подходящего материала. В целях обеспечения комфорта при трансформации возможно изготовление ручки на одном из, в основном плоских, элементов. Стул,трансформируемый в стол,предпочтительно комплектуется фиксирующим механизмом для обеспечения стабильности в обеих позициях стула и стола, и для облегчения трансформации. Фиксирующий механизм служит позиционирующим и запорным устройством стула,трансформируемого в стол и наоборот, и может быть установлен на первом, в основном плоском,элементе, на втором, в основном плоском, элементе или на шарнирном соединении. В соответствии с первым предпочтительным исполнением, фиксирующий механизм состоит из стягивающей полосы, соединенной одним концом с пружиной и свободным вторым концом. Стягивающая полоса расположена перпендикулярно верхней горизонтальной оси,пропущена поверх оси и удерживает ее. Другой конец пружины соединен с телом первого, в основном плоского, элемента. Стягивающая полоса имеет блокирующую ступень. В первом, в основном плоском,элементе оборудованы блокирующий элемент и кнопка-размыкатель,расположенная в специальном углублении в крышке над ступенью стягивающей полосы. В соответствии со вторым предпочтительным исполнением, фиксирующий механизм состоит из запирающего штифта, пружины, расположенной под кнопкой, подвижного элемента, который имеет отверстие для верхней горизонтальной оси. Ось проходит через подвижный элемент, к которому присоединены две эластичные ленты. Другим своим концом эластичные ленты соединены с телом, в основном плоского, элемента. Пружина удерживает запирающий штифт в постоянно запертом положении. В соответствии с третьим предпочтительным исполнением фиксирующего механизма, он состоит из тех же элементов, что и второе исполнение, где,однако, эластичные ленты заменены винтовой пружиной. Одним концом винтовая пружина соединена с осью шарнира, а другим концом она прикреплена к телу, в основном плоского, элемента посредством втулки и штифта. Ось шарнира прикреплена к телу второго, в основном плоского,элемента. Винтовая пружина сжата таким образом,чтобы удерживать изделие в позиции стола. При трансформации в позицию стула преодолевается сопротивление пружины. При трансформации в позицию стола пружина помогает движению. Четвертое исполнение фиксирующего механизма в соответствии с изобретением состоит из штифта, через который проходит верхняя горизонтальная ось. Штифт блокируется блокирующей ступенью эластичная лента,соединенная с телом, в основном плоского,элемента, проходит через штифт. Преимущества мебели в соответствии с изобретением имеют множество аспектов. В соответствии с упомянутыми выше предпочтительными исполнениями,опорная конструкция проста, легка, прочна и устойчива. Оси опорной конструкции участвуют в процессе трансформации и облегчают его. В результате предмет мебели имеет простую конструкцию и обеспечивает устойчивость в конечных позициях стула или стола. Трансформация из стула в стол и наоборот может быть достигнута простым и быстрым движением без развинчивания или свинчивания чего-либо. Конструкция мебели в виде стула, который трансформируется в стол, объект изобретения, использует простые шарниры и оси,что обеспечивает дешевое и быстрое производство. Из-за своей простой и легкой конструкции и легкой трансформации предмет мебели имеет широкую область применения, например, в конференц-залах,офисах, учебных комнатах, дома, в публичных местах и так далее, а также в качестве игрушек. Другим преимуществом изобретения является то, что изделие может быть выполнено из любых подходящих видов материалов, используемых в мебельной промышленности. Далее изобретение,его функции и преимущества подробно разъяснены на 3 18103 предпочтительных исполнениях со ссылками на сопровождающие чертежи. На чертежах фиг. 1- перспективный вид первого исполнения трансформируемой мебели в соответствии с изобретением в форме стула фиг. 2 - перспективный вид первого исполнения трансформируемой мебели,показанной на фиг. 1, трансформированного в стол фиг. 3 показывает различные виды опорной конструкции мебели в соответствии с фиг. 1 и 2 фиг. 3 а - вид спереди опорной конструкции фиг. 3 - вид сбоку опорной конструкции Фиг. 3 с - вид сверху опорной конструкции фиг. 3 - перспективный вид опорной конструкции фиг. 4 - вид сбоку мебели в соответствии с фиг. 1 и 2, показывающий трансформацию из стула в стол (фиг. 4 а-4 е) фиг. 5 - перспективный вид второго исполнения трансформируемой мебели в соответствии с изобретением в форме стула фиг. 6 - перспективный вид второго исполнения трансформируемой мебели, показанной на фиг. 5, трансформированного в стол фиг. 7 показывает различные виды опорной конструкции мебели в соответствии с фиг. 5 и 6 фиг. 7 а - вид спереди опорной конструкции фиг. 7 - вид сбоку опорной конструкции фиг. 7 с - вид сверху опорной конструкции фиг. 7 - перспективный вид опорной конструкции фиг. 8 - вид сбоку мебели в соответствии с фиг. 5 и 6, показывающий трансформацию из стула в стол (фиг. 8 а-8 е) фиг. 9 показывает первое исполнение фиксирующего механизма, используемого в трансформируемой мебели согласно изобретению фиг. 9 а - вид сбоку фиксирующего механизма фиг. 9 - вид сверху фиксирующего механизма фиг. 9 с - перспективный вид фиксирующего механизма фиг. 10 показывает второе исполнение фиксирующего механизма, используемого в трансформируемой мебели согласно изобретению фиг. 10 а - вид сбоку фиксирующего механизма фиг. 10 - вид сверху фиксирующего механизма фиг. 10 с - перспективный вид фиксирующего механизма с отдельным увеличенным видом фиксирующего механизма фиг. 11 иллюстрирует принципы монтажа мебели, содержащей фиксирующий механизм в соответствии со вторым исполнением фиг. 12 показывает третье исполнение фиксирующего механизма, используемого в трансформируемой мебели согласно изобретению фиг. 12 а - вид сбоку фиксирующего механизма фиг. 12 - вид сверху фиксирующего механизма фиг. 12 с - перспективный вид фиксирующего механизма с отдельным увеличенным видом фиксирующего механизма. 4 Детальное описание предпочтительных исполнений Как показано на фиг. 1, стул состоит из опорной конструкции, включающей два боковых вертикальных элемента, соединенных двумя горизонтальными осями, расположенными на разных уровнях, а именно верхней горизонтальной осью 2 и нижней горизонтальной осью 3. Два боковых элемента 1 расположены под углом друг к другу. Боковые вертикальные элементы выполнены в виде рамы из металлических трубок в форме трапеции, если смотреть сбоку, стоящей на паре ножек 12. В верхней части трубчатой рамы находятся подлокотники 11, выполненные из пластикового материала. В нижней передней части рамы из металлических трубок имеется специальное закругление 15, которое позволяет складировать изделие штабелями. Два, в основном плоских, элемента, первый, в основном плоский,элемент 5 и второй, в основном плоский, элемент 6,соединенные шарниром 4, расположены в пространстве,ограниченном боковыми вертикальными элементами 1. Верхняя горизонтальная ось 2 и нижняя горизонтальная ось 3 параллельны друг другу и относительно оси шарнира 4. Верхняя горизонтальная ось 2 проходит через торец, в основном плоского, элемента 5,который может вращаться вокруг оси. В позиции стула первый, в основном плоский, элемент 5 служит спинкой, а в позиции стола он служит рабочей поверхностью. Нижняя горизонтальная ось 3 проходит через торец, в основном плоского,элемента 6, который может вращаться вокруг этой оси. В позиции стула второй, в основном плоский,элемент 6 является сиденьем, а в позиции стола он является передней панелью. Торец первого, в основном плоского,элемента 5,который удерживает верхнюю горизонтальную ось 2, имеет паз 7, который позволяет совершать поступательное и вращательное движение около оси 2. Стул содержит фиксирующий механизм, расположенный в первом, в основном плоском, элементе 5,закрытый крышкой, на которой смонтирована кнопка 9. Второй, в основном плоский, элемент 6 имеет ручку 10, расположенную возле шарнира. Вариант представлен на фиг. 1-4. В другом исполнении изобретения, показанном на фиг. 5-8, боковые вертикальные элементы 1.1 опорной конструкции выполнены в виде открытой рамы (фиг. 7), у которой один конец соединен с верхней горизонтальной осью 2, а другой - с нижней горизонтальной осью 3.1, выполненной в виде двух полуосей и смонтированной на втором, в основном плоском, элементе 6. Один вариант фиксирующего механизма 13,показанный на фиг. 9, состоит из стягивающей полосы 13.1.а, соединенной одним концом с пружиной 13.1. второй конец свободен. Стягивающая полоса 13.1.а расположена перпендикулярно верхней горизонтальной оси 2,пропущена поверх нее и удерживает ее. Другой конец пружины 13.1. соединен с телом 5.1 первого, в основном плоского, элемента 5. 18103 Стягивающая полоса 13.1.а имеет блокирующую ступень 13.1 На крышке 5.2 первого, в основном плоского, элемента 5 оборудованы блокирующий элемент, не показанный на рисунках, и кнопкаразмыкатель 9, расположенная в специальном углублении в крышке 5.2 над ступенью стягивающей полосы. При использовании фиксирующего механизма стул размыкается нажатием кнопки 9,посредством чего блокирующая ступень 13.1. стягивающей полосы 13.1.а разблокируется из блокирующего элемента, и трансформация начинается. Направляющие части 14 позиционируют ось 2 по отношению к первому,в основном плоскому, элементу 5. Второй вариант исполнения фиксирующего механизма, показанный на фиг. 10, состоит из запирающего штифта 13.2.Ь, пружины 13.2.а,расположенной под кнопкой 9, подвижного элемента 13.2.с, который имеет отверстие для верхней горизонтальной оси 2 ось 13.2., имеющая две эластичных ленты 13.2.е, проходит через подвижный элемент. Другим своим концом эластичные ленты соединены с телом 5.1. Пружина 13.2.а удерживает запирающий штифт 13.2. в постоянно запертом положении. Размыкание имеет место после нажатия кнопки 9, в результате чего запирающий штифт 13.2. поворачивается вокруг оси 13.2., разблокирует подвижный элемент 13.2.,и трансформация начинается. Эластичная лента 13.2.е тянет, в основном плоский, элемент 5 к оси 2 и облегчает движение до тех пор, пока не будет достигнуто конечное положение, стол или стул. Когда конечная позиция достигнута, в основном плоский, элемент 5 блокируется в этой позиции автоматически. Третий вариант фиксирующего механизма,показанный на фиг. 11, состоит из тех же элементов, что и второй вариант, но эластичные ленты 13.2.е заменены спиральной пружиной 13.2 Одним концом спиральная пружина 13.2. соединена с осью 4 шарнира, а другим концом она прикреплена к телу 5.1 посредством втулки 13.2. и штифта 13.2 Ось 4 прикреплена к телу 6.1 второго, в основном плоского, элемента 6. Спиральная пружина 13.2. сжата таким образом,чтобы удерживать изделие в позиции стола. При трансформации в позицию стула преодолевается сопротивление пружины. При трансформации в позицию стола пружина помогает движению. Четвертый вариант фиксирующего механизма,показанный на фиг. 12, состоит из стержня 13.3.а,через который проходит верхняя горизонтальная ось 2. Стержень 13.3.а блокируется блокирующей ступенью 13.3.с эластичная лента 13.3. проходит через стержень 13.3.а. Эластичная лента поворачивает стержень вокруг верхней горизонтальной оси 2, и стержень 13.3.а блокируется в блокирующую ступень 13.3.с. Эластичная лента 13.3. удерживает стержень 13.3.а в постоянно заблокированном положении. Размыкание имеет место после нажатия кнопки 9,посредством чего стержень 13.3.а преодолевает блокирующую ступень 13.3. и скользит вдоль плоской поверхности В. Эластичная лента 13.3. тянет, в основном плоский, элемент 5 к оси 2 и облегчает движение до тех пор, пока не будет достигнуто конечное положение, стол или стул. Когда конечная позиция достигнута, в основном плоский, элемент 5 блокируется в этой позиции автоматически. При трансформации из стула в стол, в соответствии с изобретением, фиг. 4 (фиг. 4 а -фиг. 4 е) и фиг. 8 (фиг. 8 а-фиг. 8 е), кнопка 9 нажата и удерживается до тех пор, пока не начнется трансформация затем она отпускается. Второй, в основном плоский, элемент 6 поднимается в верхнюю конечную позицию с помощью ручки 10. Здесь второй, в основном плоский, элемент 6 поворачивается вокруг нижней горизонтальной оси 3 до тех пор, пока не достигнет почти вертикального положения передней панели в то же время первый, в основном плоский, элемент 5 при помощи паза 7 двигается по отношению к верхней горизонтальной оси 2, одновременно поворачиваясь вокруг нее, и достигает конечной горизонтальной позиции рабочей поверхности стола. После окончания трансформации фиксирующий механизм автоматически блокирует в этой позиции первый, в основном плоский, элемент 5. При трансформации из стола в стул кнопка 9 нажата и удерживается до тех пор, пока не начнется трансформация затем она отпускается. С помощью ручки 10 второй, в основном плоский, элемент 6 поворачивается вокруг нижней горизонтальной оси 3, пока не достигнет горизонтального положения сиденья. После окончания трансформации фиксирующий механизм автоматически блокирует в этой позиции первый, в основном плоский,элемент 5. В процессе трансформации паз 7 обеспечивает движение первого, в основном плоского, элемента 5 по отношению к верхней горизонтальной оси 2, а также вращение вокруг нее, в то время как второй,в основном плоский, элемент 6 поворачивается вокруг нижней горизонтальной оси 3 шарнир обеспечивает наклон, в основном плоских,элементов друг к другу и сохранение расстояния между ними, или наоборот. Стул, трансформируемый в стол, может быть использован в конференц-залах, офисах, учебных комнатах, дома, в публичных местах и т. д., он предоставляет в распоряжение необходимое число столов и стульев, в зависимости от конкретных нужд. Он подходит для использования дома и на маленьких террасах. Выполненный в виде небольшой модели, он может быть использован как игрушка. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет трансформируемой мебели,состоящий из двух пластин (5, 6), соединенных друг с другом горизонтальным шарниром (4), причем пластины выполнены с возможностью вращения вокруг горизонтальных осей (2, 3), расположенных на разных уровнях параллельно шарниру (4) таким 5 18103 образом, что пластины могут трансформироваться из первой позиции сиденья (6) и спинки (5) во вторую позицию передней панели (6) и рабочей поверхности стола (5) соответственно. 2. Предмет трансформируемой мебели по п. 1,отличающийся опорной конструкцией для двух пластин (5, 6), состоящей из двух боковых вертикальных элементов (1), соединенных друг с другом на расстоянии друг от друга таким образом,что две пластины расположены между двумя упомянутыми соединенными боковыми вертикальными элементами. 3. Предмет трансформируемой мебели по п. 2,отличающийся тем, что два упомянутых соединенных боковых вертикальных элемента (1) выполнены в виде закрытых рам из трубок с подлокотниками,(11) верхней части соответствующей рамы, либо в виде открытой рамы из трубок без подлокотников. 4. Предмет трансформируемой мебели по п. 2,отличающийся тем, что два упомянутых соединенных боковых вертикальных элемента (1) выполнены в виде сплошных вертикальных боковых элементов (1). 5. Предмет трансформируемой мебели по одному из пп.1-4, отличающийся тем, что пластина (5),служащая спинкой и рабочей поверхностью,соединена с верхней горизонтальной осью (2) посредством паза (7), который позволяет совершать вращательные и поступательные движения плоскости около оси. 6. Предмет трансформируемой мебели по п. 5,отличающийся тем, что нижняя горизонтальная ось (3) проходит через пластину (6), служащую сиденьем и передней панелью. 7. Предмет трансформируемой мебели по одному из пп. 1-6, отличающийся фиксирующим механизмом для фиксирования углового положения между указанными пластинами (5, 6). 8. Предмет трансформируемой мебели по п. 7,отличающийся тем, что фиксирующий механизм расположен в одной из указанных пластин (5, 6). 9. Предмет трансформируемой мебели по п. 7,отличающийся тем, что фиксирующий механизм расположен в шарнире (4).
