Полимеризующаяся композиция для покрытия ногтей

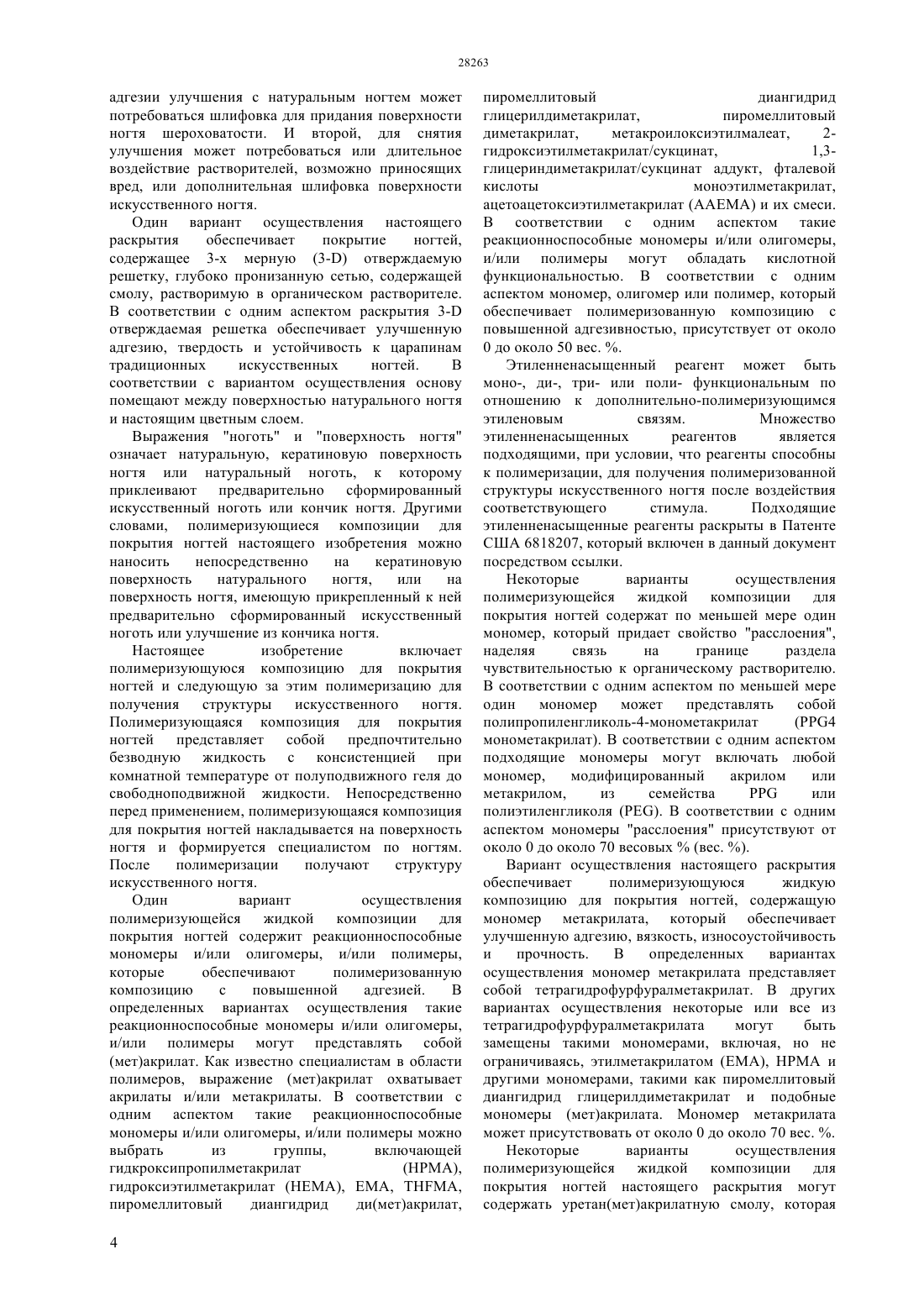

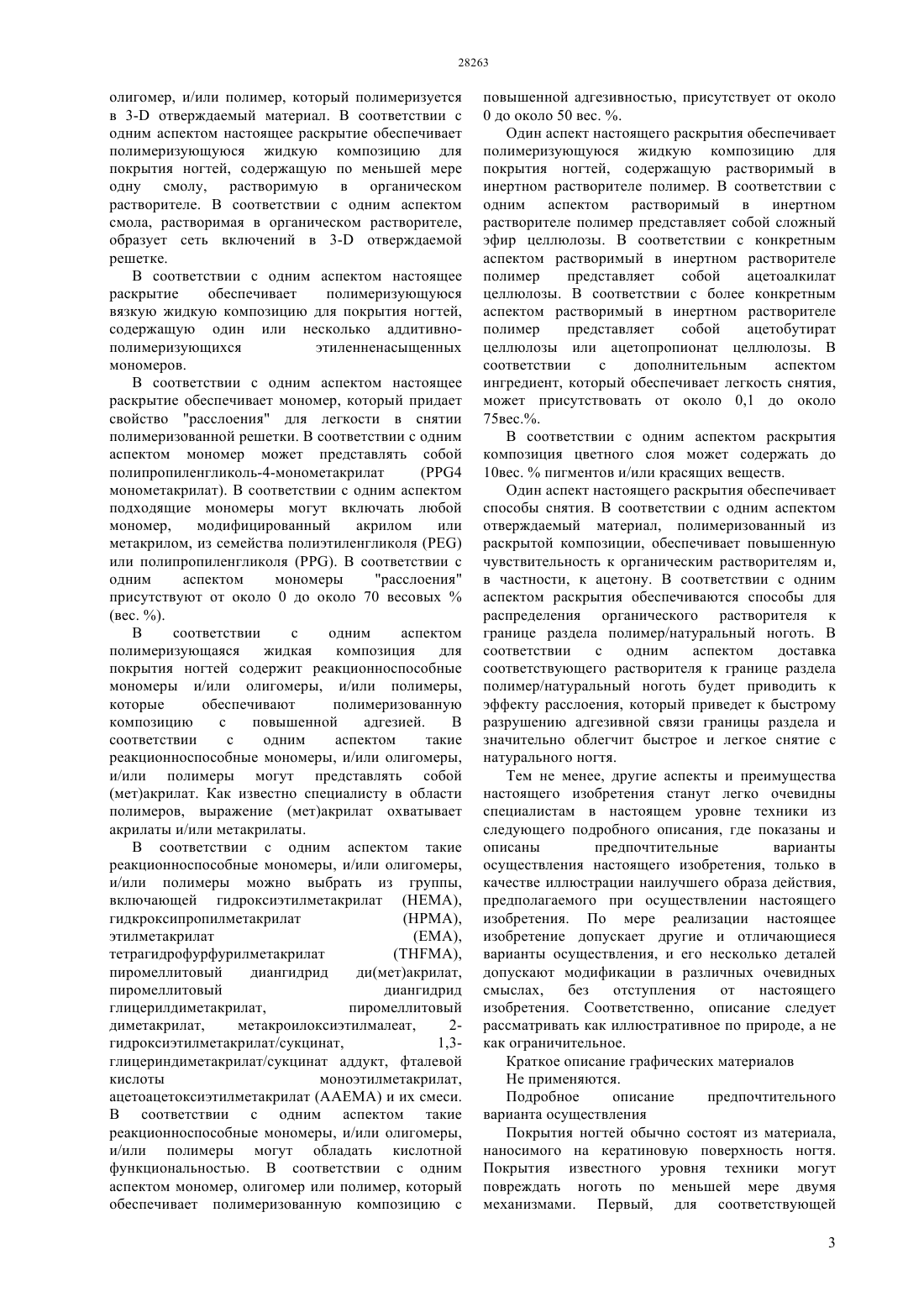

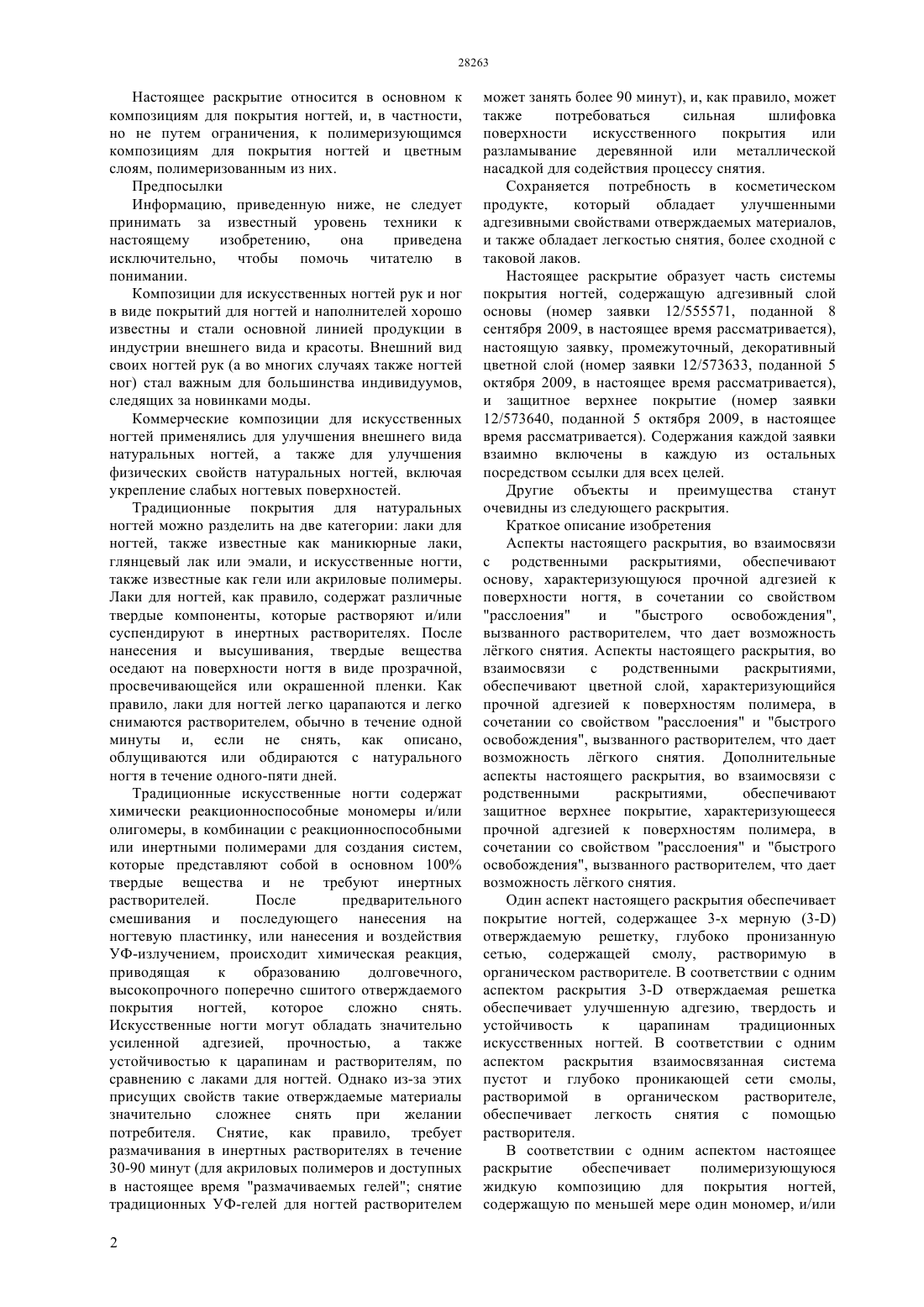

(51) 08 251/02 (2006.01) 45 31/00 (2006.01) 61 8/91 (2006.01) 61 3/02 (2006.01) 09 4/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Данная задача решается за счет обеспечения полимеризующейся композиции для покрытия ногтей, содержащей по меньшей мере один аддитивнополимеризующийся этиленненасыщенный мономер, по меньшей мере один полимер,растворимый в инертном растворителе, по меньшей мере один инертный растворитель, и по меньшей мере один реакционноспособный уретан(мет)акрилат. После воздействия ускорителя полимеризации данная полимеризующаяся композиция для покрытия ногтей отверждается до акриловой отверждаемой решетки, имеющей пустоты, ограниченные ею. Благодаря данной полимеризующейся композиции для покрытия ногтей обеспечивается улучшенная адгезия, твердость и устойчивость к царапинам за счет образования акриловой отверждаемой решетки,а также обеспечивается повышенная адгезивность,эластичность и прочность за счет присутствия реакционноспособного уретан(мет)акрилата. Кроме того,улучшенная адгезия,вязкость,износоустойчивость обеспечиваются за счет наличия в данной полимеризующейся композиции для покрытия ногтей аддитивнополимеризующегося этиленненасыщенного мономера метакрилата.(54) ПОЛИМЕРИЗУЮЩАЯСЯ КОМПОЗИЦИЯ ДЛЯ ПОКРЫТИЯ НОГТЕЙ(57) Настоящее изобретение относится в основном к композициям для покрытия ногтей, и, в частности,но не путем ограничения, к полимеризующимся композициям для покрытия ногтей и цветным слоям, полимеризованным из них. Задачей данного изобретения является обеспечение полимеризующейся композиции для покрытия ногтей, которая обладает улучшенными адгезивными свойствами, а также обладает легкостью снятия, более сходной с таковой лаков. Настоящее раскрытие относится в основном к композициям для покрытия ногтей, и, в частности,но не путем ограничения, к полимеризующимся композициям для покрытия ногтей и цветным слоям, полимеризованным из них. Предпосылки Информацию, приведенную ниже, не следует принимать за известный уровень техники к настоящему изобретению,она приведена исключительно, чтобы помочь читателю в понимании. Композиции для искусственных ногтей рук и ног в виде покрытий для ногтей и наполнителей хорошо известны и стали основной линией продукции в индустрии внешнего вида и красоты. Внешний вид своих ногтей рук (а во многих случаях также ногтей ног) стал важным для большинства индивидуумов,следящих за новинками моды. Коммерческие композиции для искусственных ногтей применялись для улучшения внешнего вида натуральных ногтей, а также для улучшения физических свойств натуральных ногтей, включая укрепление слабых ногтевых поверхностей. Традиционные покрытия для натуральных ногтей можно разделить на две категории лаки для ногтей, также известные как маникюрные лаки,глянцевый лак или эмали, и искусственные ногти,также известные как гели или акриловые полимеры. Лаки для ногтей, как правило, содержат различные твердые компоненты, которые растворяют и/или суспендируют в инертных растворителях. После нанесения и высушивания, твердые вещества оседают на поверхности ногтя в виде прозрачной,просвечивающейся или окрашенной пленки. Как правило, лаки для ногтей легко царапаются и легко снимаются растворителем, обычно в течение одной минуты и, если не снять, как описано,облущиваются или обдираются с натурального ногтя в течение одного-пяти дней. Традиционные искусственные ногти содержат химически реакционноспособные мономеры и/или олигомеры, в комбинации с реакционноспособными или инертными полимерами для создания систем,которые представляют собой в основном 100 твердые вещества и не требуют инертных растворителей. После предварительного смешивания и последующего нанесения на ногтевую пластинку, или нанесения и воздействия УФ-излучением, происходит химическая реакция,приводящая к образованию долговечного,высокопрочного поперечно сшитого отверждаемого покрытия ногтей,которое сложно снять. Искусственные ногти могут обладать значительно усиленной адгезией, прочностью, а также устойчивостью к царапинам и растворителям, по сравнению с лаками для ногтей. Однако из-за этих присущих свойств такие отверждаемые материалы значительно сложнее снять при желании потребителя. Снятие, как правило, требует размачивания в инертных растворителях в течение 30-90 минут (для акриловых полимеров и доступных в настоящее время размачиваемых гелей снятие традиционных УФ-гелей для ногтей растворителем 2 может занять более 90 минут), и, как правило, может также потребоваться сильная шлифовка поверхности искусственного покрытия или разламывание деревянной или металлической насадкой для содействия процессу снятия. Сохраняется потребность в косметическом продукте,который обладает улучшенными адгезивными свойствами отверждаемых материалов,и также обладает легкостью снятия, более сходной с таковой лаков. Настоящее раскрытие образует часть системы покрытия ногтей, содержащую адгезивный слой основы (номер заявки 12/555571, поданной 8 сентября 2009, в настоящее время рассматривается),настоящую заявку, промежуточный, декоративный цветной слой (номер заявки 12/573633, поданной 5 октября 2009, в настоящее время рассматривается),и защитное верхнее покрытие (номер заявки 12/573640, поданной 5 октября 2009, в настоящее время рассматривается). Содержания каждой заявки взаимно включены в каждую из остальных посредством ссылки для всех целей. Другие объекты и преимущества станут очевидны из следующего раскрытия. Краткое описание изобретения Аспекты настоящего раскрытия, во взаимосвязи с родственными раскрытиями, обеспечивают основу, характеризующуюся прочной адгезией к поверхности ногтя, в сочетании со свойством расслоения и быстрого освобождения,вызванного растворителем, что дает возможность лгкого снятия. Аспекты настоящего раскрытия, во взаимосвязи с родственными раскрытиями,обеспечивают цветной слой, характеризующийся прочной адгезией к поверхностям полимера, в сочетании со свойством расслоения и быстрого освобождения, вызванного растворителем, что дает возможность лгкого снятия. Дополнительные аспекты настоящего раскрытия, во взаимосвязи с родственными раскрытиями,обеспечивают защитное верхнее покрытие, характеризующееся прочной адгезией к поверхностям полимера, в сочетании со свойством расслоения и быстрого освобождения, вызванного растворителем, что дает возможность лгкого снятия. Один аспект настоящего раскрытия обеспечивает покрытие ногтей, содержащее 3-х мерную (3-) отверждаемую решетку, глубоко пронизанную сетью, содержащей смолу, растворимую в органическом растворителе. В соответствии с одним аспектом раскрытия 3- отверждаемая решетка обеспечивает улучшенную адгезию, твердость и устойчивость к царапинам традиционных искусственных ногтей. В соответствии с одним аспектом раскрытия взаимосвязанная система пустот и глубоко проникающей сети смолы,растворимой в органическом растворителе,обеспечивает легкость снятия с помощью растворителя. В соответствии с одним аспектом настоящее раскрытие обеспечивает полимеризующуюся жидкую композицию для покрытия ногтей,содержащую по меньшей мере один мономер, и/или олигомер, и/или полимер, который полимеризуется в 3- отверждаемый материал. В соответствии с одним аспектом настоящее раскрытие обеспечивает полимеризующуюся жидкую композицию для покрытия ногтей, содержащую по меньшей мере одну смолу, растворимую в органическом растворителе. В соответствии с одним аспектом смола, растворимая в органическом растворителе,образует сеть включений в 3- отверждаемой решетке. В соответствии с одним аспектом настоящее раскрытие обеспечивает полимеризующуюся вязкую жидкую композицию для покрытия ногтей,содержащую один или несколько аддитивнополимеризующихся этиленненасыщенных мономеров. В соответствии с одним аспектом настоящее раскрытие обеспечивает мономер, который придает свойство расслоения для легкости в снятии полимеризованной решетки. В соответствии с одним аспектом мономер может представлять собой полипропиленгликоль-4-монометакрилат(4 монометакрилат). В соответствии с одним аспектом подходящие мономеры могут включать любой мономер,модифицированный акрилом или метакрилом, из семейства полиэтиленгликоляили полипропиленгликоля . В соответствии с одним аспектом мономеры расслоения присутствуют от около 0 до около 70 весовых(вес. ). В соответствии с одним аспектом полимеризующаяся жидкая композиция для покрытия ногтей содержит реакционноспособные мономеры и/или олигомеры, и/или полимеры,которые обеспечивают полимеризованную композицию с повышенной адгезией. В соответствии с одним аспектом такие реакционноспособные мономеры, и/или олигомеры,и/или полимеры могут представлять собой(мет)акрилат. Как известно специалисту в области полимеров, выражение (мет)акрилат охватывает акрилаты и/или метакрилаты. В соответствии с одним аспектом такие реакционноспособные мономеры, и/или олигомеры,и/или полимеры можно выбрать из группы,включающей гидроксиэтилметакрилат (НЕМА),гидкроксипропилметакрилат,пиромеллитовый диангидрид ди(мет)акрилат,пиромеллитовый диангидрид глицерилдиметакрилат,пиромеллитовый диметакрилат,метакроилоксиэтилмалеат,2 гидроксиэтилметакрилат/сукцинат,1,3 глицериндиметакрилат/сукцинат аддукт, фталевой кислоты моноэтилметакрилат,ацетоацетоксиэтилметакрилат (ААЕМА) и их смеси. В соответствии с одним аспектом такие реакционноспособные мономеры, и/или олигомеры,и/или полимеры могут обладать кислотной функциональностью. В соответствии с одним аспектом мономер, олигомер или полимер, который обеспечивает полимеризованную композицию с повышенной адгезивностью, присутствует от около 0 до около 50 вес. . Один аспект настоящего раскрытия обеспечивает полимеризующуюся жидкую композицию для покрытия ногтей, содержащую растворимый в инертном растворителе полимер. В соответствии с одним аспектом растворимый в инертном растворителе полимер представляет собой сложный эфир целлюлозы. В соответствии с конкретным аспектом растворимый в инертном растворителе полимер представляет собой ацетоалкилат целлюлозы. В соответствии с более конкретным аспектом растворимый в инертном растворителе полимер представляет собой ацетобутират целлюлозы или ацетопропионат целлюлозы. В соответствии с дополнительным аспектом ингредиент, который обеспечивает легкость снятия,может присутствовать от около 0,1 до около 75 вес В соответствии с одним аспектом раскрытия композиция цветного слоя может содержать до 10 вес.пигментов и/или красящих веществ. Один аспект настоящего раскрытия обеспечивает способы снятия. В соответствии с одним аспектом отверждаемый материал, полимеризованный из раскрытой композиции, обеспечивает повышенную чувствительность к органическим растворителям и,в частности, к ацетону. В соответствии с одним аспектом раскрытия обеспечиваются способы для распределения органического растворителя к границе раздела полимер/натуральный ноготь. В соответствии с одним аспектом доставка соответствующего растворителя к границе раздела полимер/натуральный ноготь будет приводить к эффекту расслоения, который приведет к быстрому разрушению адгезивной связи границы раздела и значительно облегчит быстрое и легкое снятие с натурального ногтя. Тем не менее, другие аспекты и преимущества настоящего изобретения станут легко очевидны специалистам в настоящем уровне техники из следующего подробного описания, где показаны и описаны предпочтительные варианты осуществления настоящего изобретения, только в качестве иллюстрации наилучшего образа действия,предполагаемого при осуществлении настоящего изобретения. По мере реализации настоящее изобретение допускает другие и отличающиеся варианты осуществления, и его несколько деталей допускают модификации в различных очевидных смыслах,без отступления от настоящего изобретения. Соответственно, описание следует рассматривать как иллюстративное по природе, а не как ограничительное. Краткое описание графических материалов Не применяются. Подробное описание предпочтительного варианта осуществления Покрытия ногтей обычно состоят из материала,наносимого на кератиновую поверхность ногтя. Покрытия известного уровня техники могут повреждать ноготь по меньшей мере двумя механизмами. Первый, для соответствующей 3 адгезии улучшения с натуральным ногтем может потребоваться шлифовка для придания поверхности ногтя шероховатости. И второй, для снятия улучшения может потребоваться или длительное воздействие растворителей, возможно приносящих вред, или дополнительная шлифовка поверхности искусственного ногтя. Один вариант осуществления настоящего раскрытия обеспечивает покрытие ногтей,содержащее 3-х мерную (3-) отверждаемую решетку, глубоко пронизанную сетью, содержащей смолу, растворимую в органическом растворителе. В соответствии с одним аспектом раскрытия 3 отверждаемая решетка обеспечивает улучшенную адгезию, твердость и устойчивость к царапинам традиционных искусственных ногтей. В соответствии с вариантом осуществления основу помещают между поверхностью натурального ногтя и настоящим цветным слоем. Выражения ноготь и поверхность ногтя означает натуральную, кератиновую поверхность ногтя или натуральный ноготь, к которому приклеивают предварительно сформированный искусственный ноготь или кончик ногтя. Другими словами, полимеризующиеся композиции для покрытия ногтей настоящего изобретения можно наносить непосредственно на кератиновую поверхность натурального ногтя,или на поверхность ногтя, имеющую прикрепленный к ней предварительно сформированный искусственный ноготь или улучшение из кончика ногтя. Настоящее изобретение включает полимеризующуюся композицию для покрытия ногтей и следующую за этим полимеризацию для получения структуры искусственного ногтя. Полимеризующаяся композиция для покрытия ногтей представляет собой предпочтительно безводную жидкость с консистенцией при комнатной температуре от полуподвижного геля до свободноподвижной жидкости. Непосредственно перед применением, полимеризующаяся композиция для покрытия ногтей накладывается на поверхность ногтя и формируется специалистом по ногтям. После полимеризации получают структуру искусственного ногтя. Один вариант осуществления полимеризующейся жидкой композиции для покрытия ногтей содержит реакционноспособные мономеры и/или олигомеры, и/или полимеры,которые обеспечивают полимеризованную композицию с повышенной адгезией. В определенных вариантах осуществления такие реакционноспособные мономеры и/или олигомеры,и/или полимеры могут представлять собой(мет)акрилат. Как известно специалистам в области полимеров, выражение (мет)акрилат охватывает акрилаты и/или метакрилаты. В соответствии с одним аспектом такие реакционноспособные мономеры и/или олигомеры, и/или полимеры можно выбрать из группы,включающей гидкроксипропилметакрилат пиромеллитовый диангидрид глицерилдиметакрилат,пиромеллитовый диметакрилат,метакроилоксиэтилмалеат,2 гидроксиэтилметакрилат/сукцинат,1,3 глицериндиметакрилат/сукцинат аддукт, фталевой кислоты моноэтилметакрилат,ацетоацетоксиэтилметакрилат (ААЕМА) и их смеси. В соответствии с одним аспектом такие реакционноспособные мономеры и/или олигомеры,и/или полимеры могут обладать кислотной функциональностью. В соответствии с одним аспектом мономер, олигомер или полимер, который обеспечивает полимеризованную композицию с повышенной адгезивностью, присутствует от около 0 до около 50 вес. . Этиленненасыщенный реагент может быть моно-, ди-, три- или поли- функциональным по отношению к дополнительно-полимеризующимся этиленовым связям. Множество этиленненасыщенных реагентов является подходящими, при условии, что реагенты способны к полимеризации, для получения полимеризованной структуры искусственного ногтя после воздействия соответствующего стимула. Подходящие этиленненасыщенные реагенты раскрыты в Патенте США 6818207, который включен в данный документ посредством ссылки. Некоторые варианты осуществления полимеризующейся жидкой композиции для покрытия ногтей содержат по меньшей мере один мономер, который придает свойство расслоения,наделяя связь на границе раздела чувствительностью к органическому растворителю. В соответствии с одним аспектом по меньшей мере один мономер может представлять собой полипропиленгликоль-4-монометакрилат(4 монометакрилат). В соответствии с одним аспектом подходящие мономеры могут включать любой мономер,модифицированный акрилом или метакрилом,из семейства или полиэтиленгликоля . В соответствии с одним аспектом мономеры расслоения присутствуют от около 0 до около 70 весовых(вес. ). Вариант осуществления настоящего раскрытия обеспечивает полимеризующуюся жидкую композицию для покрытия ногтей, содержащую мономер метакрилата, который обеспечивает улучшенную адгезию, вязкость, износоустойчивость и прочность. В определенных вариантах осуществления мономер метакрилата представляет собой тетрагидрофурфуралметакрилат. В других вариантах осуществления некоторые или все из тетрагидрофурфуралметакрилата могут быть замещены такими мономерами, включая, но не ограничиваясь, этилметакрилатом (ЕМА), НРМА и другими мономерами, такими как пиромеллитовый диангидрид глицерилдиметакрилат и подобные мономеры (мет)акрилата. Мономер метакрилата может присутствовать от около 0 до около 70 вес. . Некоторые варианты осуществления полимеризующейся жидкой композиции для покрытия ногтей настоящего раскрытия могут содержать уретан(мет)акрилатную смолу, которая может придавать эластичность и твердость полимеризованному продукту. В определенных вариантах осуществления уретанметакрилаты предпочтительны. Мономер уретан(мет)акрилата может присутствовать от около 0 до около 50 вес. . В определенных вариантах осуществления уретан(мет)акрилат может иметь молекулярный вес(грамм/моль) от около 100 до около 20000. В определенных вариантах осуществления уретан(мет)акрилат может иметь молекулярный вес от около 300 до около 15000. В определенных вариантах осуществления уретан(мет)акрилат может иметь молекулярный вес от около 500 до около 13000. В определенных вариантах осуществления уретан(мет)акрилат может иметь молекулярный вес от около 500 до около 6000. В определенных вариантах осуществления раскрытия 3- отверждаемая решетка глубоко пронизана сетью пустот,оставленных передвижением инертного растворителя. Во время процесса отверждения, домены смолы, растворимой в инертном органическом растворителе, образуют в сшитом полимере матрицу. При желании снять покрытие ногтя, полимер подвергают воздействию растворителя, который проникает в сеть пустот в доменах смолы, растворимой в растворителе. Растворение смолы делает возможным дополнительное проникновение растворителя во внутреннюю часть отверждаемого материала, а также к границе раздела основа/цветной слой. Некоторые варианты осуществления полимеризующейся жидкой композиции для покрытия ногтей настоящего раскрытия могут содержать растворимый в инертном растворителе полимер. В соответствии с одним аспектом растворимый в инертном растворителе полимер представляет собой сложный эфир целлюлозы. В соответствии с конкретным аспектом растворимый в инертном растворителе полимер представляет собой ацетоалкилат целлюлозы. В соответствии с более конкретным аспектом растворимый в инертном растворителе полимер представляет собой ацетобутират целлюлозы или ацетопропионат целлюлозы. Полимер, растворимый в инертном растворителе, может представлять собой смесь любого приемлемого полимера, растворимого в инертного растворителе. В соответствии с дополнительным аспектом полимер, растворимый в инертном растворителе, может присутствовать от около 0,1 до около 75 вес. . В соответствии с определенными вариантами осуществления цветной слой, кроме того содержит по меньшей мере один реологический модификатор. В определенных вариантах осуществления реологический модификатор присутствует до 10 вес В определенных вариантах осуществления реологическое средство может присутствовать для обеспечения тиксотропного свойства композиции,содействуя взвешенному состоянию пигментных частиц. В определенных вариантах осуществления реологическое средство может представлять собой коллоидальную двуокись кремния. В определенных вариантах осуществления реологическое средство может представлять собой полиамид. Полимеризующиеся композиции для покрытия ногтей настоящего изобретения могут содержать от около 0,001-5 по весу пластификатора. Пластификатор является причиной того, что полимеризованная структура ногтя имеет улучшенную эластичность и уменьшенную ломкость. Подходящие пластификаторы могут представлять собой сложные эфиры, низколетучие растворители или неионные материалы, такие как неионные органические поверхностно-активные вещества или силиконы. Подходящие сложные эфиры включают таковые,имеющие общую структуру -, где представляет радикал карбоновой кислоты и гдепредставляет собой спиртовой остаток. Предпочтительноипредставляют собой алифатические радикалы, имеющие 6-30 атомов углерода, и могут быть насыщенными или ненасыщенными. Примеры подходящих сложных эфиров представляют собой таковые, изложенные на страницах 1558-1564 , седьмое издание, 1997,которое включено в данный документ посредством ссылки. В предпочтительных полимеризующихся композициях для покрытия ногтей настоящего изобретения пластификатор представляет собой сложный эфир формулы -, гдеипредставляют собой независимо друг от друга С 6-30 алкил с прямой или разветвленной цепью. Подходящий пластификатор представляет собой изостеарилизононаноат. Другие подходящие пластификаторы раскрыты в патенте США 6818207,который включен в данный документ посредством ссылки. В соответствии с определенными вариантами осуществления окрашенный слой дополнительно содержит по меньшей мере одно УФстабилизирующее средство. В определенных вариантах осуществления УФ-стабилизатор присутствует до 2 вес. . Полимеризующиеся композиции для покрытия ногтей настоящего изобретения могут содержать один или несколько УФ-поглотителей, которые содействуют уменьшению пожелтения, часто наблюдающегося на искусственных ногтях. УФпоглотители обладают способностью превращать падающее УФ-излучение в менее повреждающее инфракрасное излучение (тепло) или видимый свет. Рекомендованное количество УФ-поглотителя составляет 0,001-5 по весу от общей композиции. Подходящие УФ-поглотители включают гидроксибензотриазольные соединения и бензофеноновые соединения, такие как раскрытые в патенте США 6818207, включенном в данный документ посредством ссылки. Возможно, желательно было бы включить один или несколько регуляторов полимеризации. Регулятор полимеризации содействует предотвращению слишком быстрой полимеризации мономера композиции. Гидрохинон и подобные материалы являются подходящими регуляторами 5 полимеризации. Предложенные диапазоны регуляторов полимеризации составляют от около 0,0001-5 по весу от общей композиции. Подходящие регуляторы полимеризации раскрыты в патенте США 6818207, включенном в данный документ посредством ссылки. Не ограничиваясь теорией,настоящие изобретатели облегчили снятие покрытия ногтя путем облегчения входа растворителя во внутреннюю часть покрытия. Традиционные полимеризованные покрытия ногтей ослабляются шлифовкой поверхности,с последующим длительным(30-90 минут) воздействием органических растворителей. Растворитель медленно просачивается во внешнюю поверхность и края отверждаемого материала и, в конце концов,раздувает покрытие. Раздувание, в конце концов,ослабляет целостную матричную структуру, а также разрывает адгезию с поверхностью ногтя. Даже слабо прикрепленное покрытие ногтей может потребовать шлифовки для улучшения проникновения растворителя и быстрого снятия. Однако,медленная скорость,с которой растворитель диффундирует через отверждаемый материал, ограничивает скорость раздувания. Настоящее изобретение обеспечивает 3 отверждаемый материал, глубоко пронизанный сетью растворимых в растворителе каналов и включений. Под воздействием органического растворителя сложный эфир целлюлозы или другой полимер, растворимый в инертном органическом растворителе, растворяется и выщелачивается из покрытия. Результатом является серия доступных для растворителя каналов, изрешетивших всю толщу отверждаемого материала. При этих условиях растворитель может разъедать внутреннюю часть отверждаемого материала, не ограничиваясь больше медленной скоростью диффузии. Некоторые варианты осуществления раскрытой полимеризующейся композиции для покрытия ногтей могут представлять собой вязкие гели или жидкости. Гелевые или жидкие варианты осуществления могут полимеризоваться под воздействием энергии излучения, такого как тепловое, видимое, УФ или излучение электронным пучком. Жидкие или гелевые варианты осуществления наносят на ногти, и им можно придать форму желаемой конфигурации. На покрытые ногти воздействуют энергией излучения,и происходит полимеризация. Патентоспособная полимеризующаяся композиция для покрытия ногтей может полимеризоваться под действием актиничного излучения. Актиничное излучение может представлять собой видимое, ультрафиолетовое(УФ) или излучение электронным пучком. УФизлучение может характеризоваться длиной волны,или группой длин волн, как правило, но не ограничиваясь, от около 320 до около 420 нанометров. После нанесения жидкой композиции на поверхность, в частности поверхность основы,жидкость отверждают. Жидкая композиция 6 содержит этиленненасыщенные (мет)акрилаты,которые можно отверждать свободнорадикальным способом полимеризации, инициируемым УФ. Специалисты в области полимеризации могут легко определить подходящие фотоинициаторы для применения с настоящим изобретением. Нижеупомянутые представляют собой неограничивающие характерные фотоинициаторы,которые подходят для целей настоящего изобретения. Неограничивающий подходящий фотоинициатор представляет собой 2,4,6 триметилбензоилдифенилфосфористое производное. Подходящее производное представляет собой этил 2,4,6-триметилбензоилдифенилфосфинат, которое можно получить под торговым названием- ( , , ). Другое неограничивающее подходящее производное представляет собой 2,4,6 триметилбензоилдифенилфосфин оксид, который можно получить под торговым названием или какТРО . Фотоинициатор 2,4,6 триметилбензоилдифенилфосфинат может присутствовать от около 0 до около 20 вес. . Неограничивающий подходящий фотоинициатор представляет собой гидроксициклогексилфенилкетон, который можно получить под торговым названием 184, и который может присутствовать от около 0 до около 20 вес. . Неограничивающий подходящий фотоинициатор представляет собой бензилдиметилкеталь ,который можно получить под торговым названием(,, ,) и который может присутствовать от около 0 до около 20 вес. . Некоторые варианты осуществления раскрытого цветного слоя могут содержать до 10 вес.пигментов и/или красящих веществ. Варианты осуществления связанных раскрытий основы и верхнего покрытия могут содержать до 1 вес.пигментов и/или красящих веществ. Высокие концентрации пигментов и/или красящих веществ могут поглощать ультрафиолетовое излучение. Поэтому для компенсации некоторые варианты осуществления настоящего раскрытия могут содержать более высокие концентрации фотоинициатора, до 20 вес. . Традиционный отверждаемый материал покрытия ногтей содержит 100 твердых частиц и не содержит инертного растворителя. Полимеризующаяся жидкая композиция для покрытия ногтей настоящего раскрытия также содержит по меньшей мере один инертный растворитель. Подходящий инертный растворитель является легко летучим при комнатной температуре и хороший растворитель для оставшихся ингредиентов. После нанесения инертный растворитель легко улетучивается, оставляя области увеличенной пористости. Эти пористые области позже облегчают поступление растворителя для снятия, который может представлять собой ацетон. Подходящие инертные растворители включают,но не ограничиваясь, кетоны, алкилацетаты, спирты,алканы, алкены и их смеси. Подходящие инертные растворители можно выбрать из группы,включающей ацетон, этилацетат, бутилацетат,изопропиловый спирт, этанол, метилэтилкетон,толуол, гексан и их смеси. Особенно подходящий инертный растворитель представляет собой ацетон. Как правило, инертный растворитель или смесь инертных растворителей содержатся до около 70 весовых процентов. Некоторые варианты осуществления состава могут необязательно содержать мономеры(мет)акрилата и/или полимеры для того, чтобы точно регулировать свойства адгезии и снятия. Неограничивающие примеры таких (мет)акрилатов включают моно или поли(мет)акрилаты, НРМА,НЕМА,пиромеллитовый диангидрид ди(мет)акрилат,пиромеллитовый диангидрид глицерилдиметакрилат,пиромеллитовый диметакрилат,метакроилоксиэтилмалеат,2 гидроксиэтилметакрилат/сукцинат,1,3 глицериндиметакрилат/сукцинат аддукт, фталевой кислоты моноэтилметакрилат, этилметакрилат,тетрагидрофурфурилметакрилат, бутилметакрилат,изобутилметакрилат, -4 диметакрилат,монометакрилат, триметилолпропантриметакрилат,гидроксиэтилметакрилат,изопропилидендифенилбисглицидилметакрилат,лаурилметакрилат,циклогексилметакрилат,гексилметакрилат,уретанметакрилат,гидкроксипропилметакрилат,триэтиленгликольдиметакрилат,этиленгликольдиметакрилат,тетраэтиленгликольдиметакрилат,триметилолпропантриметакрилат,неопентилгликольдиметакрилат,ацетоацетоксиэтилметакрилат (ААЕМА) и их смеси. Некоторые варианты осуществления состава могут необязательно содержать смолы, такие как, но не ограничиваясь, поливинилбутиральные и/или тозиламидформальдегидные смолы. Такие смолы могут также действовать как плнкообразователи,активаторы адгезии, а также они способствуют снятию. Эти смолы могут также относиться к категории растворимых в растворителе смол,которые могут удаляться, создавая каналы для поглощения и миграции растворителя. Некоторые варианты осуществления состава могут необязательно содержать пластификаторы,такие как, но не ограничиваясь, диизобутиладипат. Пластификаторы действуют для уменьшения эффектов хрупкости впоследствии образуемого полимера после воздействия УФ солнечного света и воздуха. Также обнаружено, что пластификаторы слегка сокращают время снятия. Пластификаторы могут присутствовать от около 0 до около 25 вес. . Специалистам в области полимеров будет понятно,что включение пластификаторов выше определенного предела нежелательно, потому что они могут ухудшать целостность и прочность покрытий. Неполимеризованный цветной слой может иметь консистенцию жидкости или геля. Неполимеризованный цветной слой можно наносить на полимеризованную поверхность основы. В одном варианте осуществления полимеризованная основа может представлять собой вариант осуществления совместного рассмотрения (0175350376694). Полимеризованную основу можно наносить на поверхность ногтя, и она может контактировать с цветным слоем. Систему поверхность ногтя-основа-цветной слой можно подвергать воздействию УФ-излучения. Основа и цветной слой можно полимеризовать, тем самым прикрепляя цветной слой к поверхности ногтя. В одном варианте осуществления цветной слой можно снять с поверхности натурального ногтя без шлифовки поверхности искусственного ногтя. По сравнению с традиционными покрытиями ногтей настоящее раскрытие связывает основное преимущество с тем, что оно дает возможность прочному цветному слою сцепляться с натуральным ногтем на периоды свыше двух недель без разрушения покрытия. В отличие от традиционных покрытий, настоящее раскрытие относится к УФ гелевой системе, которая является безвредной для натурального ногтя. Процесс нанесения не требует абразивной обработки натурального ногтя. И процесс снятия требует, самое большее, легкого прикосновения деревянной палочкой. Более того, по сравнению с традиционными системами настоящее раскрытие относится к более быстро снимаемой системе покрытия ногтей, достигающей снятия за 20 секунд отдельно для основы до 20 минут для всей системы. Полимеризованная основа настоящего изобретения может сцепляться с кератиновой поверхностью ногтя посредством водородных связей. Основу и цветной слой можно снять с поверхности ногтя с помощью органических растворителей. Неограничивающие растворители включают ацетон, бутилацетат, изопропиловый спирт, этанол, этилацетат, метилэтилкетон и их смеси. Пример 1 Тест на химическую стойкость Для сравнения химической стойкости состав верхнего покрытия в соответствии с настоящим раскрытием сравнили с коммерческим лаковым составом верхнего покрытия и коммерческим составом верхнего покрытия улучшенного типа. Мы применяли традиционное МЕК двойное испытание на истирание, за исключением того, что ацетон заменили метилэтилкетоном. На стеклянных предметных стеклах подготовили тонкие пленки каждого состава. Каждую пленку сформировали до толщины 5 мил во влажном состоянии. Коммерческий состав улучшенного типа и состав настоящего раскрытия отверждали воздействием УФ-света с помощью лампы . Очень тонкий,неполимеризованный липкий верхний слой протерли до сухости с помощью 99 вес.изопропанола. Лаковый состав не отверждали, но высушили в условиях окружающей среды. Все образцы подвергли старению в условиях света и 7 температуры окружающей среды в течение 24 часов. После старения каждый образец отдельно стирали с помощью ватных дисков, смоченных в 99 вес.ацетоне. Лаковый состав полностью сняли двумя циклами стирания. Состав настоящего изобретения потускнел через два цикла стирания, но остался целым в течение по меньшей мере 150 циклов стирания. Улучшенный состав остался блестящим и целым в течение по меньшей мере 200 циклов стирания. Пример 2 Определение тврдости по карандашу Для испытания стойкости к царапинам, мы регистрировали самый низкий Н номер карандаша, который оставлял вмятину на тестируемых образцах, подготовленных, как приведено в Примере 1. Мы также регистрировали самый низкий Н номер карандаша, способный царапать испытуемые пленки. На лаковом составе оставляли вмятины и царапины карандаши 3 Н и 4 Н,соответственно. На формуле настоящего раскрытия оставляли вмятины и царапины карандаши 3 Н и 6 Н,соответственно. На улучшенной формуле оставили вмятины карандашом 4 Н, и не смогли оставить царапин даже самым твердым карандашом (6 Н). Это испытание показало, что настоящее раскрытие имеет значительно лучшую стойкость к царапинам,нежели формула лака для ногтей. Промышленная полезность Данное изобретение имеет промышленную применимость в обеспечении композиций и способов для улучшения адгезии покрытий ногтей к натуральными ногтям без необходимости в шлифовке натурального ногтя. Настоящее изобретение также обеспечивает способы снятия покрытия ногтей без необходимости шлифовки натурального ногтя или продленного времени снятия размачиванием в растворителе. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Полимеризующаяся композиция для покрытия ногтей, содержащая по меньшей мере один аддитивнополимеризующийся этиленненасыщенный мономер по меньшей мере один полимер, растворимый в инертном растворителе по меньшей мере один инертный растворитель и по меньшей мере один реакционноспособный уретан(мет)акрилат,отличающаяся тем, что после воздействия ускорителя полимеризации указанная полимеризующаяся композиция отверждается до акриловой отверждаемой решетки, имеющей пустоты, ограниченные ею. 2. Полимеризующаяся композиция по п.1,отличающаяся тем, что дополнительно содержит по меньшей мере один реакционноспособный уретан(мет)акрилат и по меньшей мере один пластификатор, имеющий общую структуру -, где - представляет радикал карбоновой кислоты, и где представляет собой спиртовой остаток, а также где 8 ипредставляют собой жирнокислотные радикалы, которые имеют 6-30 атомов углерода и могут быть насыщенными или ненасыщенными, и,где указанное покрытие для ногтей содержит достаточное количество полимера, растворимого в инертном растворителе, и инертного растворителя так, что при отверждении до образования акрилового отверждаемого материала на поверхности ногтя, акриловый отверждаемый материал может быть удален с поверхности ногтя в течении 20 минут под воздействием органического растворителя 3. Полимеризующаяся композиция по п.1,отличающаяся тем, что указанный по меньшей мере один аддитивнополимеризующийся этиленненасыщенный мономер выбран из группы,содержащей гидроксиэтилметакрилат , этилметакрилат, тетрагидрофурфурилметакрилат ,пиромеллитовый диангидрид ди(мет)акрилат,пиромеллитовый диангидрид глицерилдиметакрилат,пиромеллитовый диметакрилат,метакроилоксиэтилмалеат,2 гидроксиэтилметакрилат/сукцинат,1,3 глицериндиметакрилат/сукцинат аддукт, фталевой кислоты моноэтилметакрилат,ацетоацетоксиэтилметакрилати их смеси и композиция дополнительно содержит по меньшей мере один реакционноспособный (мет)акрилатный мономер,который содержит гидроксипропилметакрилат . 4. Полимеризующаяся композиция по п.1,отличающаяся тем, что указанный по меньшей мере один аддитивнополимеризующийся этиленненасыщенный мономер выбран из группы,содержащей гидроксиэтилметакрилат , этилметакрилат, тетрагидрофурфурилметакрилат ,пиромеллитовый диангидрид ди(мет)акрилат,пиромеллитовый диангидрид глицерилдиметакрилат,пиромеллитовый диметакрилат,метакроилоксиэтилмалеат,2 гидроксиэтилметакрилат/сукцинат,1,3 глицериндиметакрилат/сукцинат аддукт, фталевой кислоты моноэтилметакрилат,ацетоацетоксиэтилметакрилати их смеси и композиция дополнительно содержит по меньшей мере один реакционноспособный(мет)акрилатный мономер, который содержит гидроксиэтилметакрилат . 5. Полимеризующаяся композиция по п.1,отличающаяся тем, что указанный по меньшей мере одним аддитивнополимеризующийся этиленненасыщенный мономер представляет собой гидроксипропилметакрилат и композиция дополнительно содержит по меньшей мере один реакционноспособный(мет)акрилатный мономер, который содержит гидроксиэтилметакрилат . 6. Полимеризующаяся композиция по любому из п.п.1-3, отличающаяся тем, что аддитивно 28263 полимеризующийся этиленненасыщенный мономер выбран из группы,включающей полипропиленгликольмонометакрилаты,полиэтиленгликольмонометакрилаты и их смеси. 7. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что указанный ускоритель полимеризации выбран из группы, включающей теплопроводность и/или излучение, видимое излучение, УФ излучение,излучение электронным пучком, амины, пероксиды и их комбинации. 8. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что указанный по меньшей мере один инертный,растворимый в растворителе полимер представляет собой сложный эфир целлюлозы. 9. Полимеризующаяся композиция по п.8,отличающаяся тем, что указанный сложный эфир целлюлозы представляет собой ацетоалкилат целлюлозы. 10. Полимеризующаяся композиция по п.9,отличающаяся тем, что указанный ацетоалкилат целлюлозы выбран из группы, включающей ацетобутират целлюлозы,ацетопропионат целлюлозы и их смеси. 11. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что указанный по меньшей мере один инертный,растворимый в растворителе полимер составляет от около 5 до около 70 вес. . 12. Полимеризующаяся композиция по п.11,отличающаяся тем, что указанный по меньшей мере один инертный, растворимый в растворителе полимер составляет от около 10 до около 60 вес. . 13. Полимеризующаяся композиция по п.11,отличающаяся тем, что указанный по меньшей мере один инертный, растворимый в растворителе полимер составляет от около 20 до около 50 вес. . 14. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что дополнительно содержит активирующий адгезию(мет)акрилат. 15. Полимеризующаяся композиция по п.14,отличающаяся тем, что указанный активирующий адгезию(мет)акрилат выбран из группы,включающей тетрагидрофурфуралметакрилат,этилметакрилат,гидроксипропилметакрилат,пиромеллитовый диангидрид глицерилдиметакрилат и их смеси. 16. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что дополнительно содержит пиромеллитовый глицерилдиметакрилат. 17. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что дополнительно содержит по меньшей мере один краситель. 18. Полимеризующаяся композиция по п.17,отличающаяся тем, что указанный по меньшей мере один краситель присутствует до около 10 вес 19. Полимеризующаяся композиция по п.17,отличающаяся тем, что указанный по меньшей мере один краситель выбран из группы,включающей пигменты и красящие вещества. 20. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что дополнительно содержит по меньшей мере одно реологическое средство. 21. Полимеризующаяся композиция по п.20, где указанное по меньшей мере одно реологическое средство представляет собой коллоидальную двуокись кремния. 22. Полимеризующаяся композиция по п.21,отличающаяся тем, что поверхность указанной коллоидальной двуокиси кремния модифицирована полидиметилсилоксаном. 23. Полимеризующаяся композиция по п.20,отличающаяся тем, что указанное по меньшей мере одно реологическое средство представляет собой полиамид. 24. Полимеризующаяся композиция по п.20,отличающаяся тем, что указанное по меньшей мере одно реологическое средство составляет до около 10 вес. . 25. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что указанный по меньшей мере один уретан(мет)акрилат имеет молекулярный вес(грамм/моль) от около 100 до около 20000. 26. Полимеризующаяся композиция по п.25,отличающаяся тем, что указанный по меньшей мере один уретан (мет)акрилат имеет молекулярный вес от около 200 до около 10000. 27. Полимеризующаяся композиция по п.25,отличающаяся тем, что указанный по меньшей мере один уретан(мет)акрилат имеет молекулярный вес от около 300 до около 5000. 28. Полимеризующаяся композиция по п.25,отличающаяся тем, что указанный по меньшей мере один уретан(мет)акрилат имеет молекулярный вес от около 300 до около 1000. 29. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что указанный по меньшей мере один инертный растворитель выбран из группы, включающей кетоны, алкилацетаты, спирты, алканы, алкены и их смеси. 30. Полимеризующаяся композиция по п.29,отличающаяся тем, что указанный по меньшей мере один инертный растворитель выбран из группы,включающей ацетон,этилацетат,бутилацетат,изопропиловый спирт,этанол,метилэтилкетон, толуол, гексан и их смеси. 31. Полимеризующаяся композиция по п.29,отличающаяся тем, что указанный по меньшей мере один инертный растворитель представляет собой ацетон. 32. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что указанный по меньшей мере один инертный растворитель составляет до около 70 вес. . 33. Полимеризующаяся композиция по любому из предыдущих пунктов, отличающаяся тем, что дополнительно содержит по меньшей мере один фотоинициатор. 9 34. Полимеризующаяся композиция по п.33,отличающаяся тем, что указанный по меньшей мере один фотоинициатор выбран из группы,включающей бензоилфенилфосфинаты,циклогексилфенилкетоны, бензилкетали и их смеси. 35. Полимеризующаяся композиция по п.33,отличающаяся тем, что указанный по меньшей мере один фотоинициатор выбран из группы, включающей 2,4,6 триметилбензоилдифенилфосфинат,гидроксициклогексилфенилкетон,бензилдиметилкеталь и их смеси. 36. Полимеризующаяся композиция по п.33,отличающаяся тем, что указанный по меньшей мере один фотоинициатор составляет до около 20 вес. .
