Способ и инструмент для изготовления отверстий в сплошном материале

Номер предварительного патента: 1378

Опубликовано: 15.12.1994

Автор: Ионов Владимир Андреевич

МПК: B23B 51/04

Метки: твёрдых, изготовления, отверстий, материалах, хрупких, инструмент

Формула / Реферат:

Изобретение относится к режущим инструментам для кольцевого сверления. Для обеспечения выноса керна и шлама при глубоком сверлении, и, как следствие, уменьшения износа торца сверла, улучшения охлаждения рабочей части, в инструменте для изготовления отверстий в твердых и хрупких материалах с режущей частью, выполненной из алмазоносного цилиндрического стержня и снабженной продольным пазом, глубина которого со стороны рабочего торца больше...

Номер предварительного патента: 20206

Опубликовано: 17.11.2008

Авторы: Итыбаева Галия Тулеубаевна, Дудак Николай Степанович, Тастенов Ерлан Кайроллинович, Касенов Асылбек Жумабекович, Мусина Жанара Керейовна

МПК: B23B 51/10, B23D 43/06, B23D 43/04...

Метки: твердого, цилиндрических, зенкер-протяжка, обработки, пластинками, сплава, отверстий

Формула / Реферат:

Изобретение относится к металлорежущим инструментам и представляет собой зенкер-протяжку с пластинками твёрдого сплава для высокопроизводительной обработки цилиндри-ческих отверстий; применяется для обработки деталей типа втулок, гильз, колец и др. по 7-8 квалитетам точности. Инструмент имеет признаки синтеза: в продольном направлении имеет признаки протяжки с винтовыми зубьями (передний хвостовик, шейку или кольцевую канавку после хвостовика,...

Номер предварительного патента: 2224

Опубликовано: 15.09.1995

Автор: Дагис Зигфрид Станиславович

МПК: B24D 15/00

Метки: кромок, дагиса, отверстий, обработки, фасок, инструмент

Формула / Реферат:

Изобретение относится к области обработай металлов, в частности устьев отверстий. Изобретение позволяет упростить существующий инструмент, повысить его надежность и улучшить качество обработки поверхностей, повысить производительность труда. Это достигается тем, что хвостовик инструмента, стержень и игла, центрирующая абразивный элемент, выполнены как одно целое, стержень снабжен упорами, передающими крутящей момент и одновременно фиксирующими...

Номер предварительного патента: 20210

Опубликовано: 17.11.2008

Авторы: Итыбаева Галия Тулеубаевна, Касенов Асылбек Жумабекович, Дудак Николай Степанович, Мусина Жанара Керейовна, Тастенов Ерлан Кайроллинович

МПК: B23D 43/06, B23D 43/04, B23D 77/02...

Метки: отверстий, развертка-протяжка, обработки, пластинками, твердого, цилиндрических, сплава

Формула / Реферат:

Изобретение относится к металлорежущим инструментам и представляет собой развертку-протяжку с пластинками твёрдого сплава, в котором соединены признаки развёртки с пластинками твердого сплава и протяжки, для обработки цилиндрических отверстий в деталях типа гильз, втулок, колец и. т.д. в серийном, крупносерийном и массовом производствах по 7-8 квалитетам точности.Технический результат изобретения заключается в повышении качества обработки...

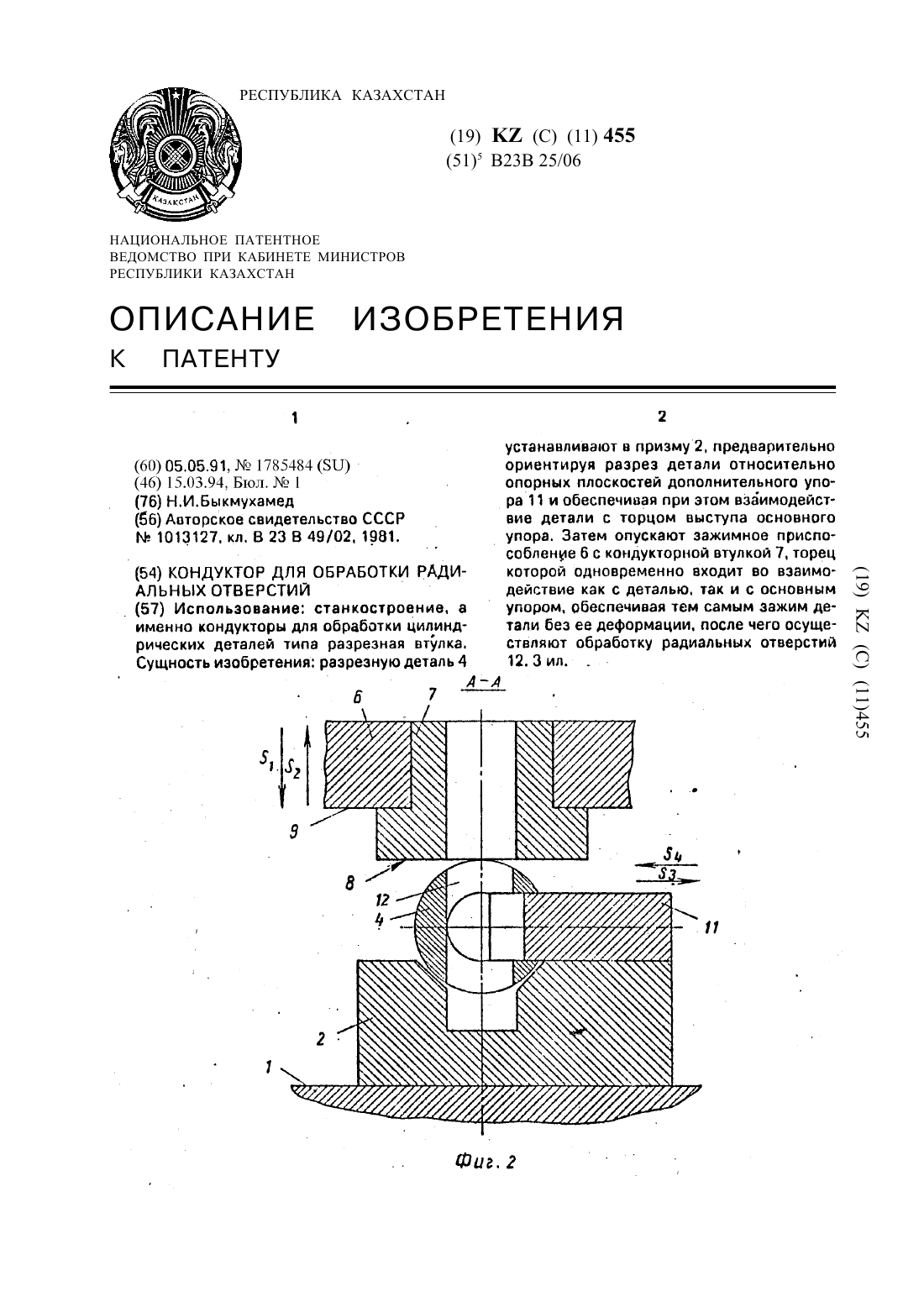

Номер патента: 455

Опубликовано: 15.03.1994

Автор: Быкмухамед Николай Иванович

МПК: B23B 49/02

Метки: радиальных, кондуктор, отверстий, обработки

Формула / Реферат:

Использование: станкостроение, а именно кондукторы для обработки цилиндрических деталей типа разрезная втулка. Сущность изобретения: разрезную деталь 4 устанавливают в призму 2. предварительно ориентируя разрез детали относительно опорных плоскостей дополнительного упора 11 и обеспечивая при этом взаимодействие детали с торцом выступа основного упора. Затем опускают зажимное приспособление 6 с кондукторной втулкой 7. торец которой одновременно...
