Буровой колонковый снаряд
Номер предварительного патента: 16698
Опубликовано: 15.12.2005
Авторы: Федоров Борис Владимирович, Кудайкулов Серик Кимельевич, Суворов Виктор Алексеевич, Касенов Алмабек, Айтимов Болат Ерсапаевич
Формула / Реферат
Изобретение относится к снарядам колонкового бурения со съемным керноприемником и предназначено для повышения выхода керна в трещиноватых породах при одновременном повышении производительности проходки скважин.
Для достижения этой цели съемный керноприемник снаряда оснащен эжекторно-вибрационным
узлом, непосредственно сопрягающимся с его верхним торцом. Эжекторно-вибрационный узел включает кольцевую втулку с радиальными каналами,
сопрягающуюся с двумя переходниками, образующими при их сопряжении внутреннюю приемную
камеру. Внутреннее пространство втулки сообщается с кольцевым пространством между керноприемником и бурильными трубами и приемной камерой,
в которой соосно размещены сопло и камера смешения, которая в свою очередь сообщается с пространством между керноприемником и бурильной
трубой посредством полости, выполненной в переходнике, непосредственно примыкающим к керноприемнику. В упомянутой полости размещен подпружиненный ударник, взаимодействующий с потоком промывочной жидкости и торцом керноприемника. Кольцевой зазор между керноприемником
и бурильной трубой перекрыт шайбой, сопрягающейся с керноприемником на скользящей посадке.
Указанная шайба размещена (по высоте) ниже радиальных каналов кольцевой втулки, сообщающих
внутреннее пространство последней с зазором между керноприемником и бурильной трубой, и выше
полости переходника, в которой размещен подпружиненный ударник.
МПК / Метки
МПК: E21B 10/02
Метки: снаряд, колонковый, буровой
Код ссылки
<a href="https://kz.patents.su/0-pp16698-burovojj-kolonkovyjj-snaryad.html" rel="bookmark" title="База патентов Казахстана">Буровой колонковый снаряд</a>
Буровой колонковый снаряд
Номер предварительного патента: 12961
Опубликовано: 15.04.2003
Автор: Шалбаев Женис Сарыбасович
МПК: E21D 1/06
Метки: колонковый, снаряд, буровой
Формула / Реферат:
Изобретение относится к горной промышленности и может быть использовано для колонкового бурения скважин большого диаметра в крепких породах. Технический результат изобретения - введение в одновременную работу по разрушению кольцевого забоя большой группы ударных долот, расположенных в кольцевом пространстве между корпусом и керноприемной трубой колонкового снаряда, что повышает производительность проходки скважины - достигается тем, что в...
Колонковый снаряд для бурения скважин
Номер предварительного патента: 1429
Опубликовано: 15.12.1994
Автор: Медведев Михаил Федорович
МПК: E21B 7/24
Метки: бурения, скважин, колонковый, снаряд
Формула / Реферат:
Изобретение относится к геологоразведочному бурению, а именно к колонковым снарядам для бурения скважин с отборов керна в сложных геологических условиях, характеризующихся частыми самозаклиниваниями керна.. Для обеспечения возможности генерирования вибраций более высокой частоты и, как следствие, повышения выхода керна, в колонковом снаряде для бурения cкважин с отбором керна в сложных геологических условиях, содержащем породоразрушающий...

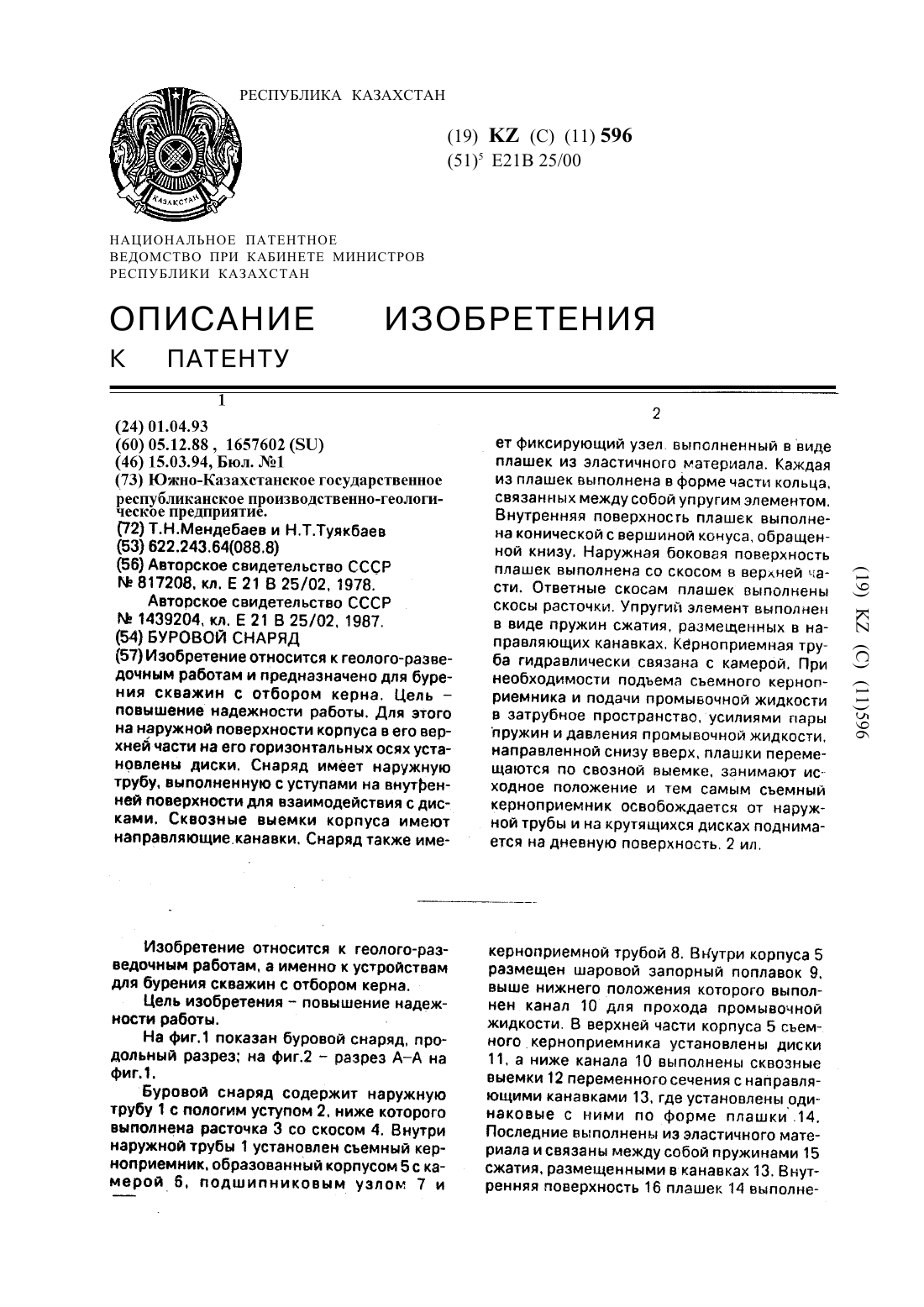

Буровой снаряд
Номер патента: 596
Опубликовано: 15.03.1994
Авторы: Туякбаев Ныгмет Туякбаевич, Мендебаев Токтамыс Нусипкулович
МПК: E21B 25/00
Формула / Реферат:
Изобретение относится к геолого-разведочным работам и предназначено для бурения скважин с отбором керна. Цель - повышение надежности работы. Для этого на наружной поверхности корпуса в его верхней части на его горизонтальных осях установлены диски. Снаряд имеет наружную трубу, выполненную с уступами на внутренней поверхности для взаимодействия с дисками. Сквозные выемки корпуса имеют направляющие.канавки. Снаряд также имеет фиксирующий узел,...

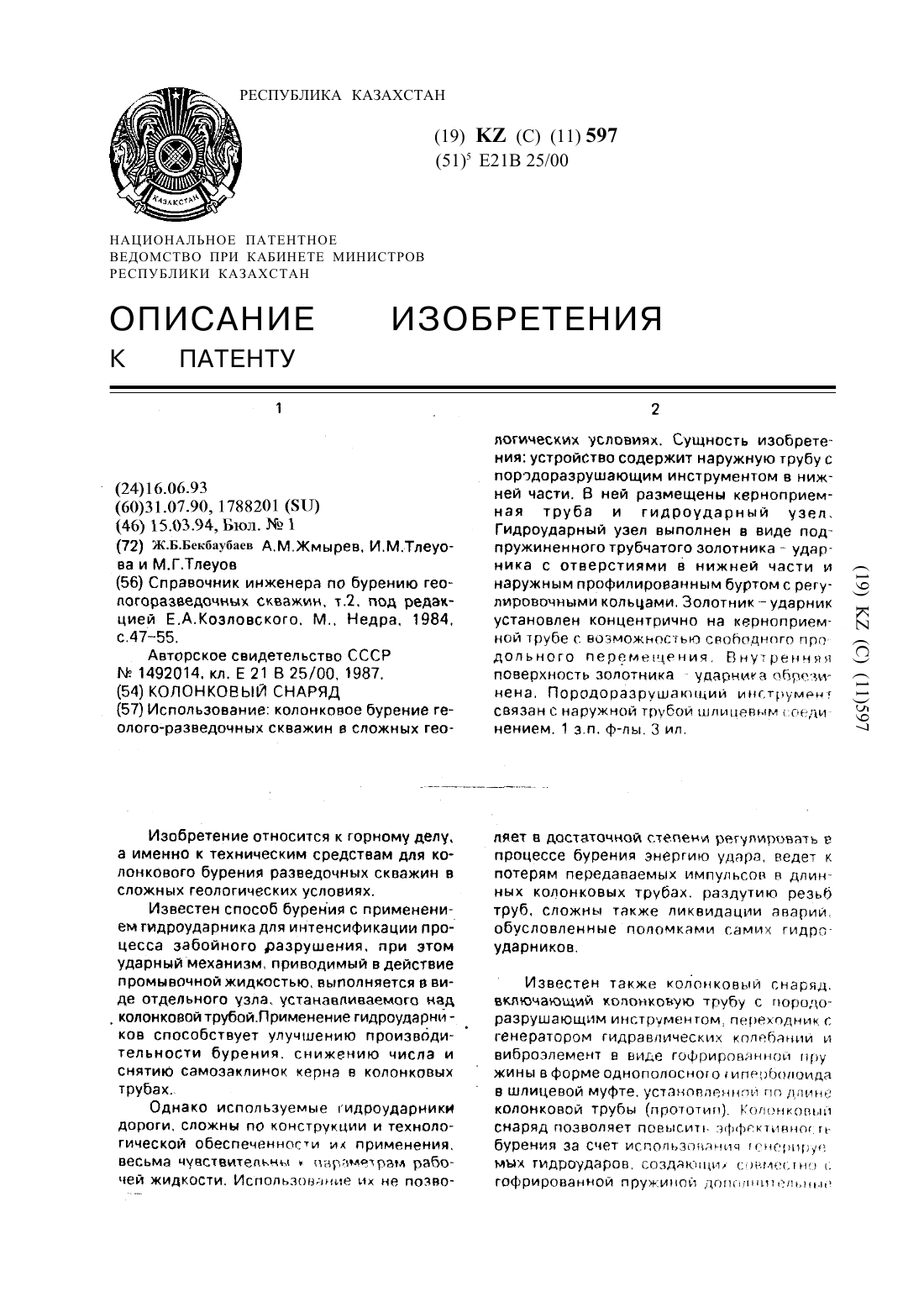

Колонковый снаряд
